直列四缸发动机总成结构三维数模

在商用车动力配套、小型工程机械动力单元、教学实训台架搭建的场景中，直列四缸动力单元的结构匹配度始终占据较高的应用比例，这类动力结构的布局紧凑性、做功平顺性、维护便捷性，使其成为中小排量动力需求场景的首选构型。本次呈现的直列四缸发动机总成结构，在建模阶段优先还原了实际装机状态下的部件装配关系，没有过度追求非核心区域的细节冗余，而是把建模重心放在了动力传递路径、缸体配合边界、活塞运动副的装配逻辑上，能够直接用于动力舱布局校核、教学演示拆解、装配工艺模拟等实际工程环节。

从实际用途来看，这类直列四缸结构可覆盖1.6L-2.5L排量区间的动力输出需求，既可以作为轻型载货车辆的前置动力单元，也能适配小型滑移装载机、固定式发电机组等非道路设备的动力源，其直列布局的结构特性，让进排气歧管的布置空间更充裕，冷却水道的走向设计更易实现均匀散热，相比V型布局的同排量机型，整机宽度尺寸可缩减15%-20%，对于动力舱横向空间有限的设备来说，这个尺寸优势能够大幅降低整车布局的设计难度。

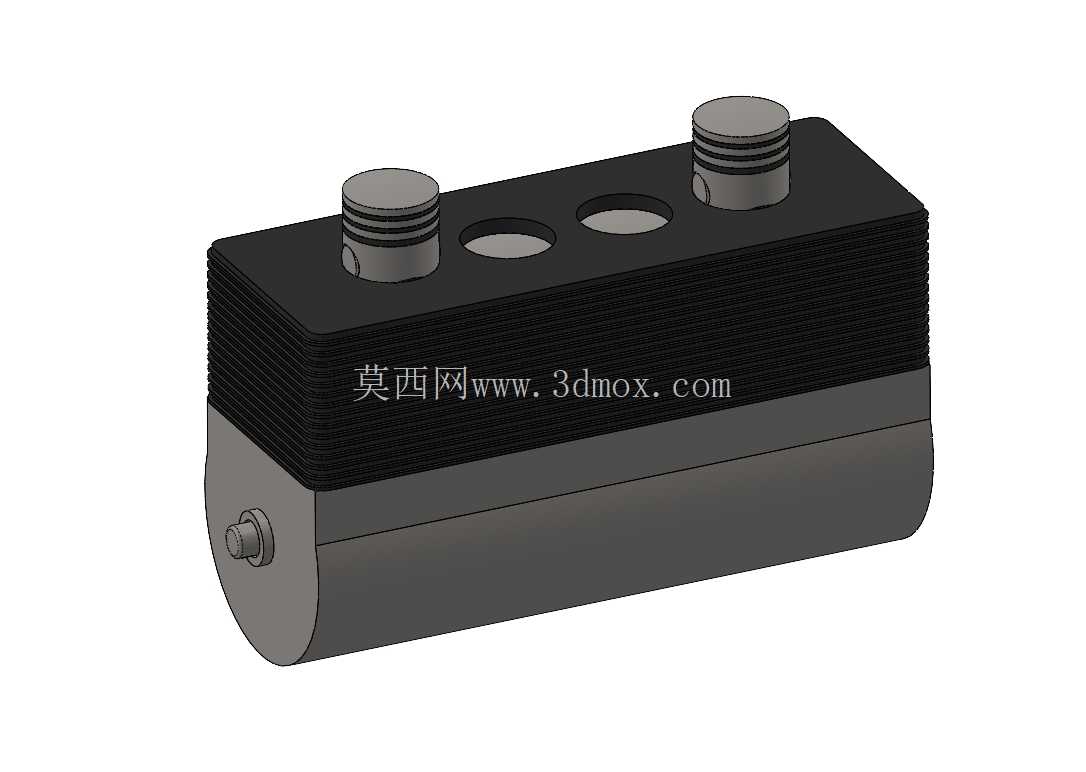

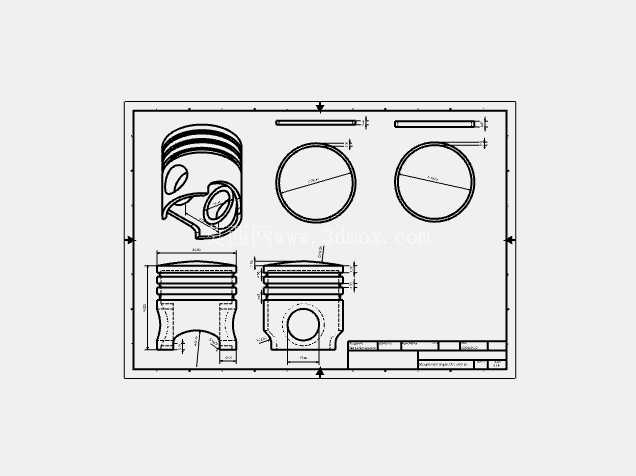

在功能特性的还原上，模型完整呈现了活塞组件、缸体主体、曲轴输出端的核心配合关系：活塞顶部的环槽结构按照实际气环、油环的装配位置做了等比例还原，活塞销的装配孔位保留了正确的偏心设计，避免做功行程中活塞对缸壁的侧向敲击；缸体上部的四个燃烧室开孔位置严格按照直列等距排布，相邻缸心距的尺寸参考了量产同类型机型的通用设计值，保证缸壁厚度满足常规承压需求；下部的曲轴腔体采用整体式结构设计，曲轴输出端的轴颈位置预留了标准的连接法兰边界，可直接匹配飞轮、离合器等后续传动部件的装配接口。

设计思路上，建模过程没有照搬现有成熟机型的全部细节，而是针对三维装配验证的核心需求做了合理简化：去掉了缸体外部非受力的附属安装支架、线束固定卡扣等不影响核心结构表达的细节，把建模精度集中在运动副的配合间隙、部件间的安装干涉检查层面。比如活塞与缸壁的配合间隙按照常温装配的标准值预留了建模公差，曲轴主轴颈与缸体主轴承座的同轴度在建模时做了基准统一，保证后续做运动仿真时不会出现装配错位导致的运动干涉。这种简化思路既降低了模型的数据量，提升了大装配体下的运行流畅度，又不会影响核心结构的验证准确性，非常适合前期方案阶段的布局校核工作。

从外形尺寸与安装边界来看，模型还原的整机长度参考同排量机型的通用尺寸控制在合理区间，整机高度从曲轴油底壳安装面到缸盖顶部的尺寸满足前置前驱车型的引擎盖高度限制要求，宽度方向不包含进排气歧管等外附件的本体尺寸，能够适配多数紧凑型动力舱的横向空间。安装边界上，缸体两侧的机脚安装位按照三点支撑的通用布局做了位置还原，前侧的水泵、发电机安装面预留了标准的螺栓孔位分布，后侧的变速箱连接法兰面保留了正确的止口尺寸，后续做整机配套设计时，可以直接基于这些边界尺寸开展外围部件的布局设计，不需要重新测量核心安装点位的位置参数。

在实际工程应用中，这类核心结构数模还可以用于拆解教学的演示环节，通过拆分活塞、缸体、曲轴等独立部件，能够直观展示四冲程发动机的做功顺序与动力传递路径，相比二维图纸的平面表达，三维结构的可视性更强，能够帮助刚接触动力结构的设计人员快速理解各部件的配合逻辑。同时在做改装方案设计时，也可以基于这个基础数模调整缸径、行程等核心参数，快速衍生出不同排量的变型机结构，缩短前期方案的建模周期。需要注意的是，这个模型聚焦核心运动组件的结构表达，没有包含配气机构、燃油供给系统、冷却润滑系统的外围附件，在做完整整机设计时，还需要基于核心缸体结构补充外围系统的部件布局，保证整机功能的完整性。
