直列四缸内燃机曲柄连杆机构结构展示

这套结构模型还原了直列四缸内燃机核心的曲柄连杆传动部分，是往复式内燃机实现热能向机械能转换的核心载体，广泛应用于乘用车、轻型商用车、小型工程机械、固定动力机组等搭载四冲程汽油或柴油发动机的场景中。从实际工况来看，这套机构承担着将活塞承受的燃气爆发压力传递给曲轴，最终将活塞的往复直线运动转化为曲轴旋转运动输出扭矩的核心作用，是发动机动力输出路径上最关键的机械结构。

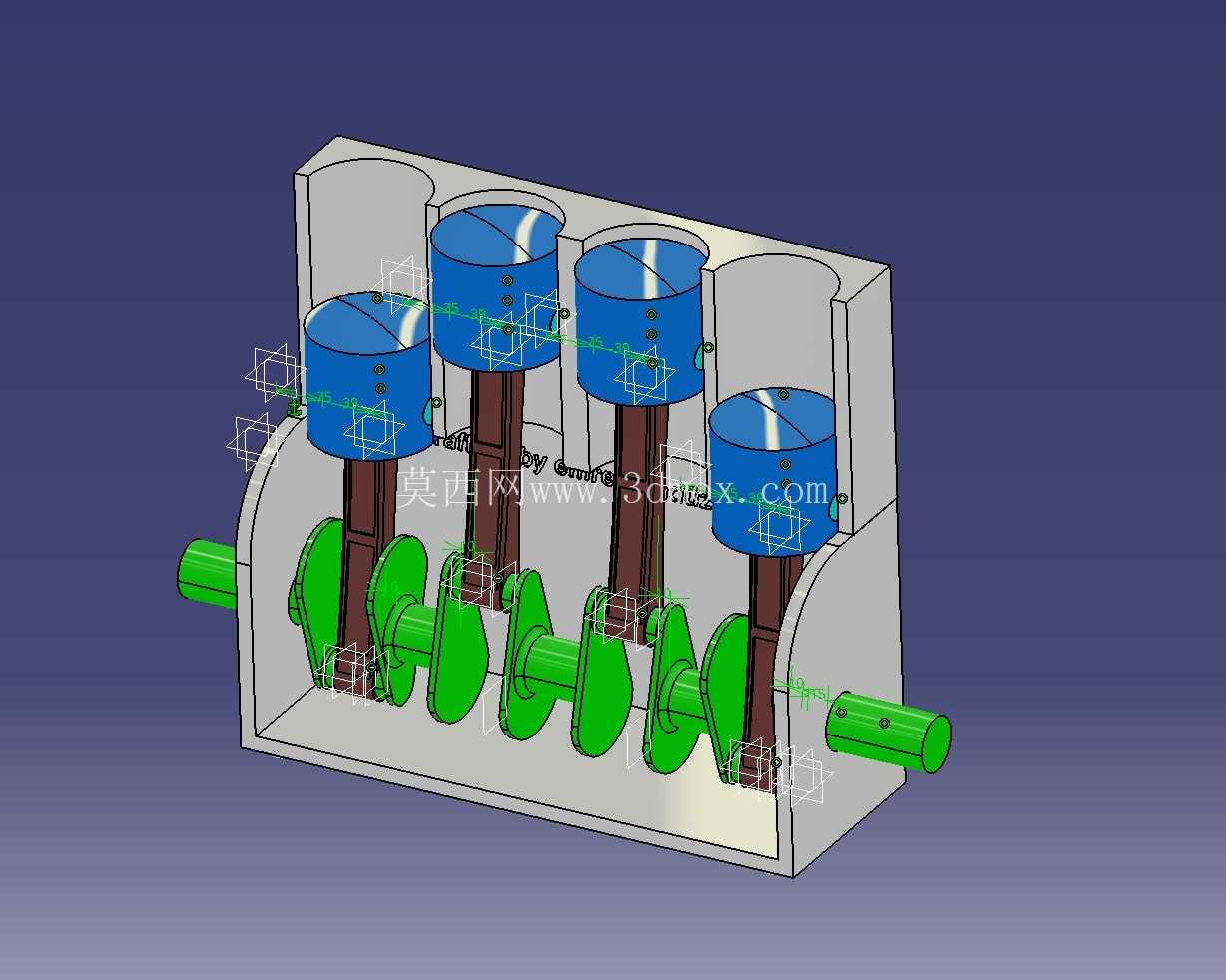

设计层面首先考虑的是各缸做功间隔的均匀性，直列四缸的曲柄销采用错角布置，相邻缸曲柄夹角为180度，能够保证四个气缸按照1-3-4-2或者1-2-4-3的做功顺序交替输出动力，让曲轴运转的扭矩波动控制在合理区间，减少整机振动。模型中可以清晰看到四个活塞分别通过活塞销与连杆小头连接，连杆大头采用剖分式结构与曲轴的连杆轴颈配合，曲轴的主轴颈支撑在缸体的主轴承座上，输出端延伸出缸体用于连接飞轮或者动力输入部件，这种布置方式能够让连杆在活塞上下运动过程中完成摆动，顺畅传递动力的同时避免运动干涉。

从安装边界来看，这套机构的整体外形适配常规直列四缸发动机的缸体腔室，缸心距按照常规小排量动力的尺寸设计，活塞行程与缸径的比例符合高转速民用动力的设计取向，曲轴的轴向定位设置在中间主轴承位置，能够平衡曲轴受热膨胀后的轴向窜动余量。活塞部分的裙部设计预留了与缸壁的配合间隙，活塞销座处的加强结构能够承受燃气爆发时的高频冲击载荷，连杆杆身采用工字形截面，在保证结构强度的前提下尽可能降低往复运动质量，减少高转速下的惯性力负载。

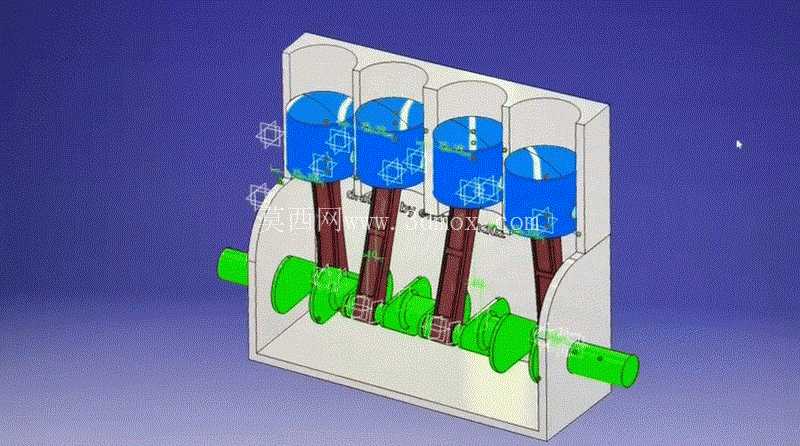

实际应用中，这套机构的运动匹配直接决定了发动机的动力输出平顺性、可靠性与使用寿命，设计时需要反复校核活塞在上止点、下止点位置时连杆的摆角范围，避免连杆与缸套下部、曲轴平衡块发生运动干涉；曲轴的平衡块设计需要匹配活塞连杆组的往复惯性力与旋转惯性力，让曲轴在额定转速范围内运转时的不平衡量控制在许用值以内，降低轴承的冲击载荷。模型中展示的曲轴前端输出轴结构，预留了安装正时齿轮、皮带轮的安装位，后端则预留了飞轮连接的法兰结构，与实际量产发动机的接口尺寸保持一致，能够直观呈现整套机构的装配关系与运动逻辑，对于理解内燃机动力传递路径、开展曲柄连杆机构的结构设计校核、教学演示都有实际参考价值。在进行相关结构设计时，还需要考虑活塞环的安装位置、连杆大头的拆装空间、主轴承盖的锁紧方式等细节，这些在模型中都通过分色展示做了清晰区分，蓝色的活塞部分、棕色的连杆部分、绿色的曲轴部分与灰色的缸体支撑结构形成明确的视觉区分，能够快速识别各部件的装配层级与运动关系，不需要拆解就能观察到内部的传动逻辑。
