车载导航出风口固定适配支架结构

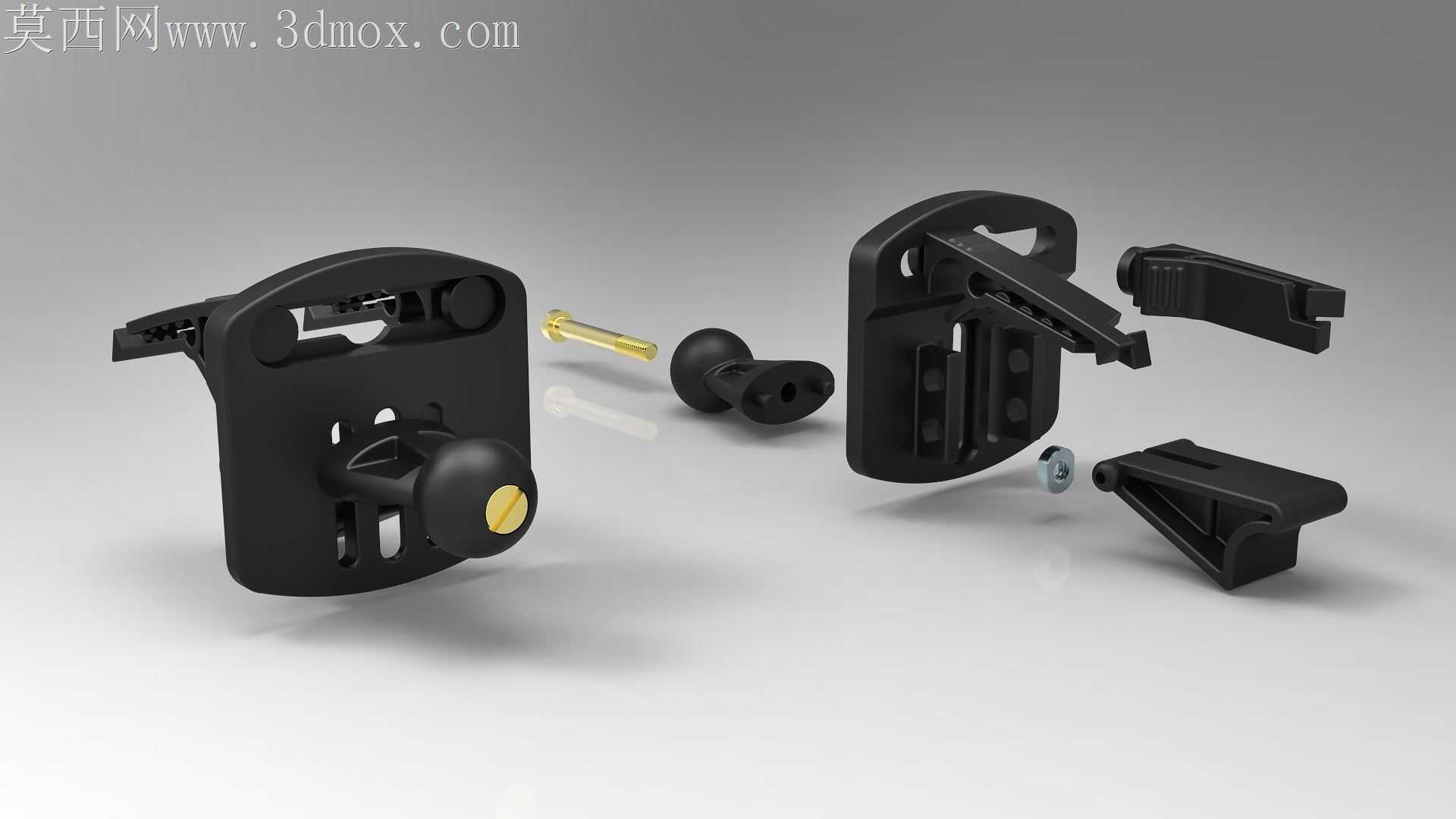

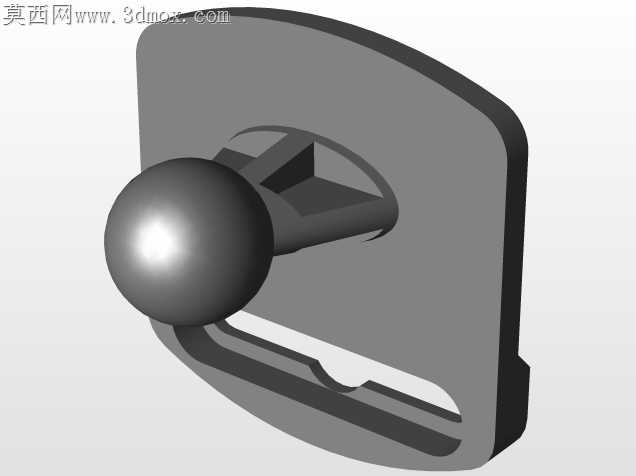

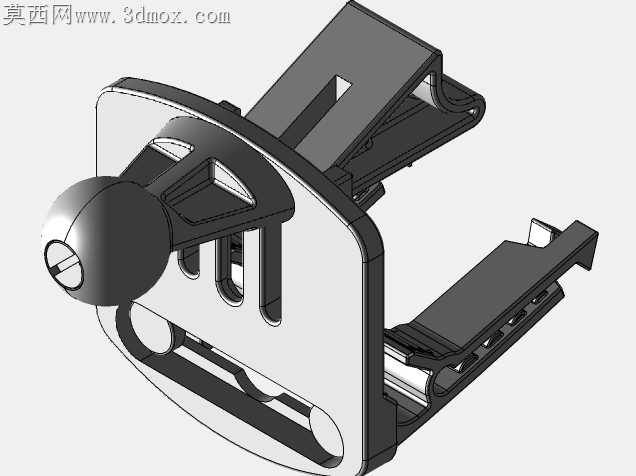

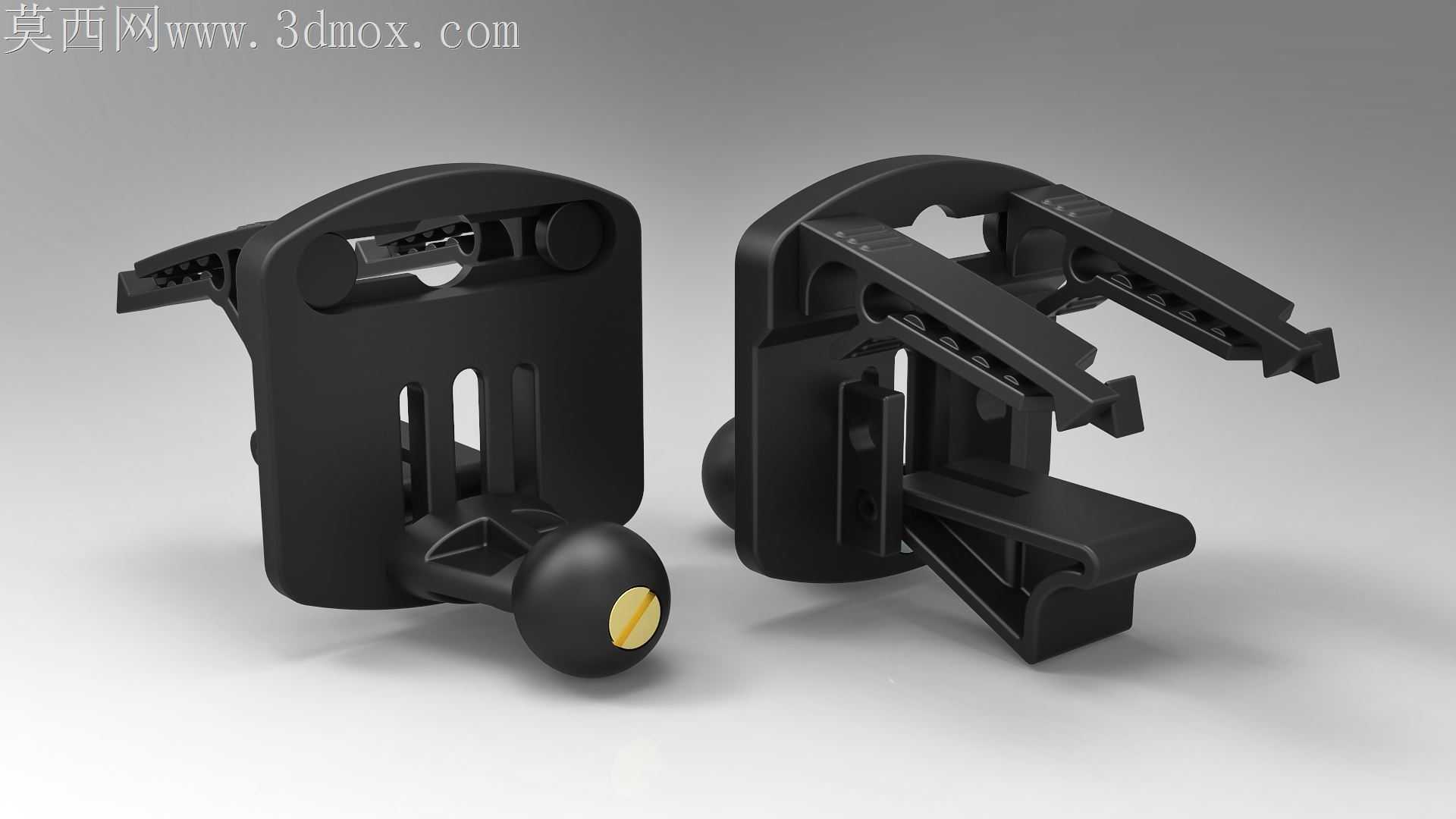

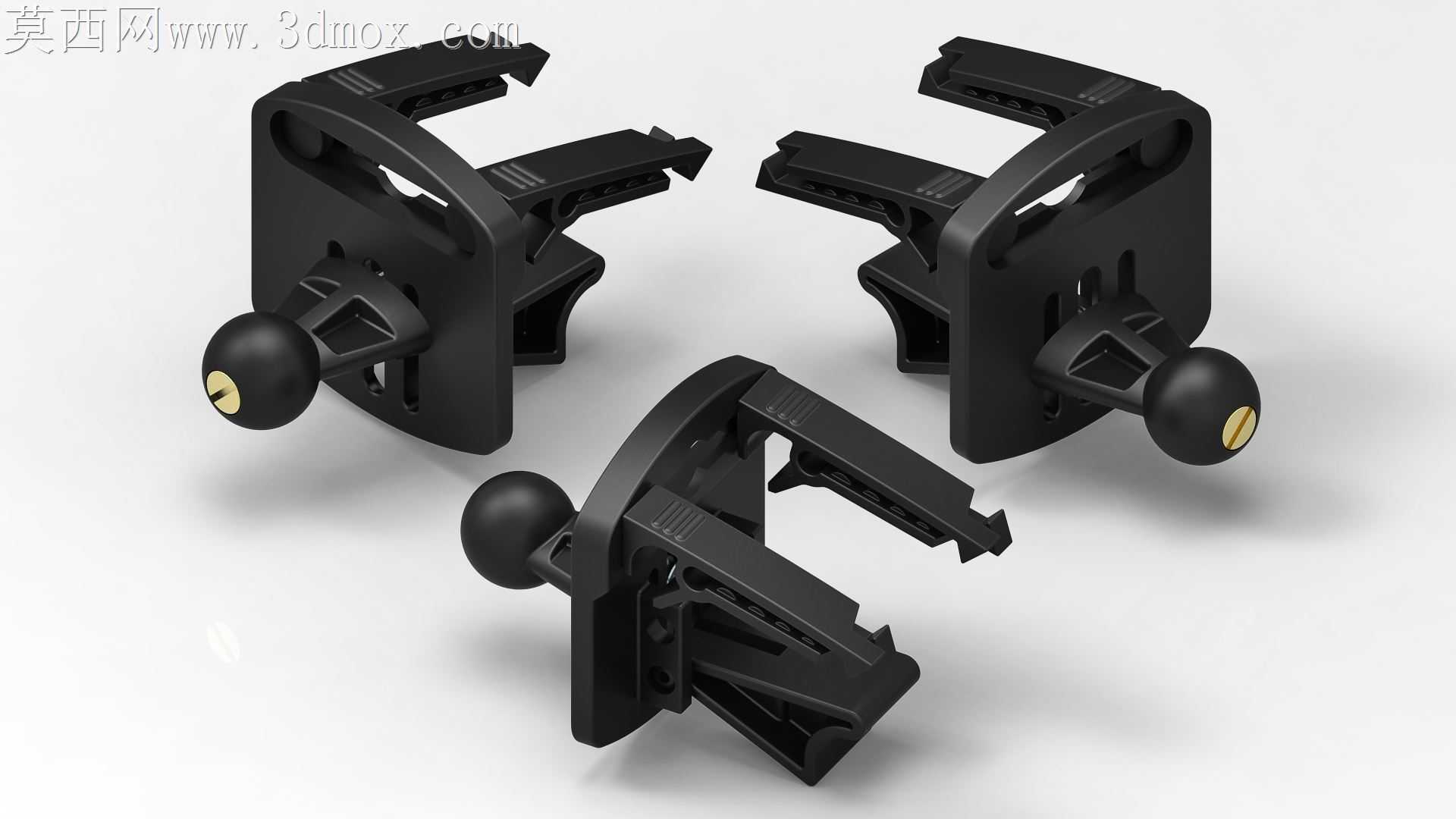

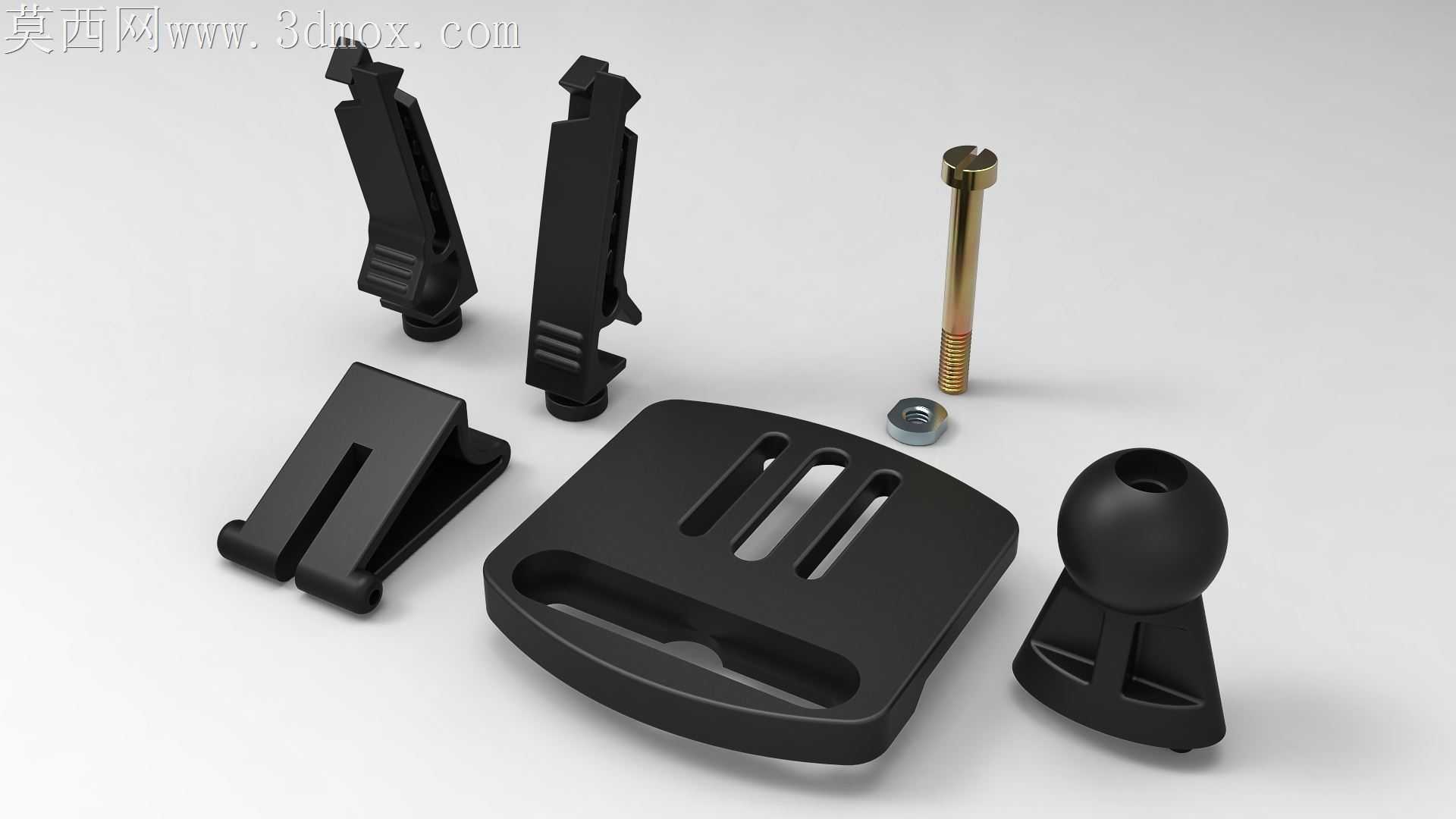

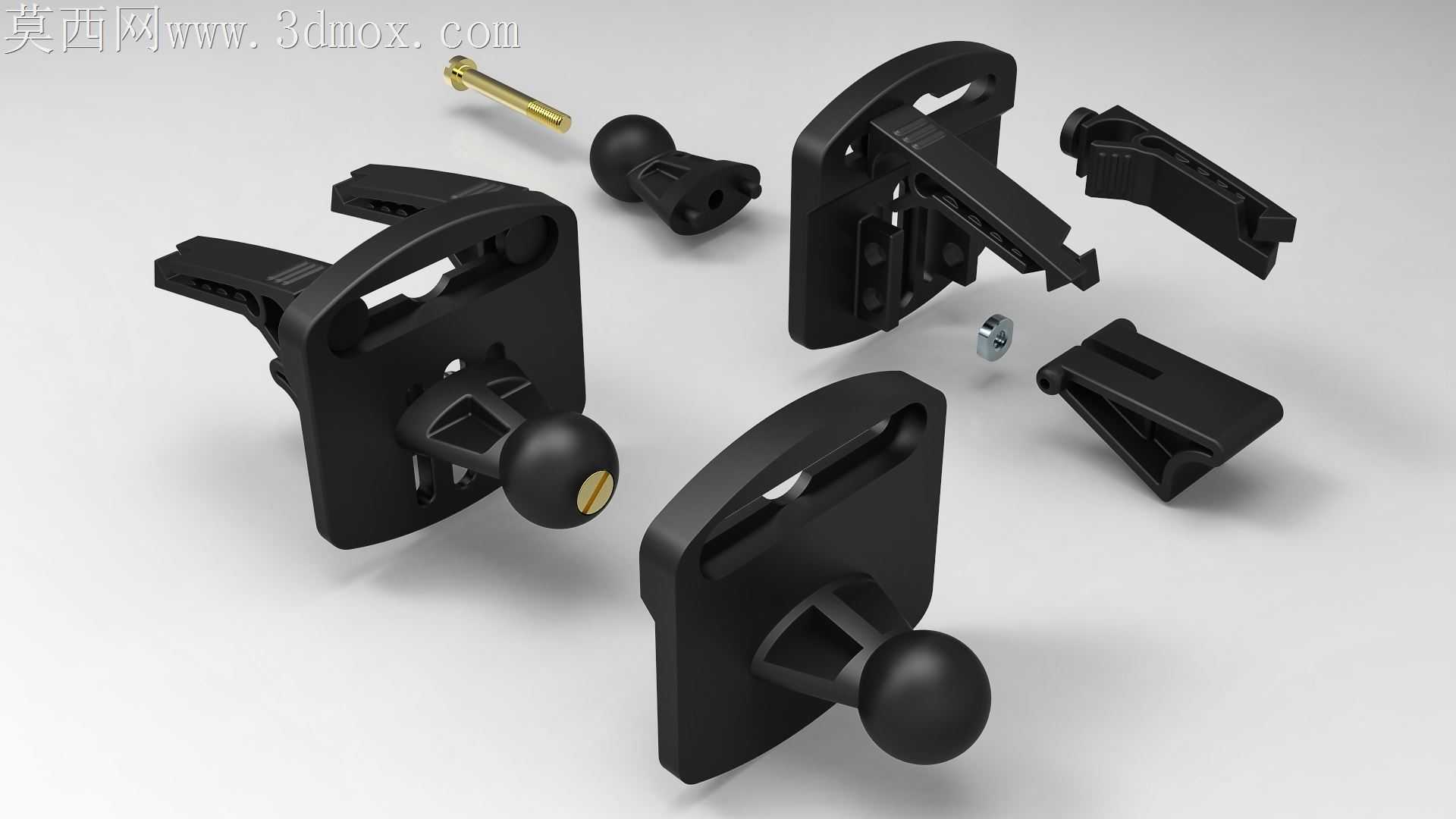

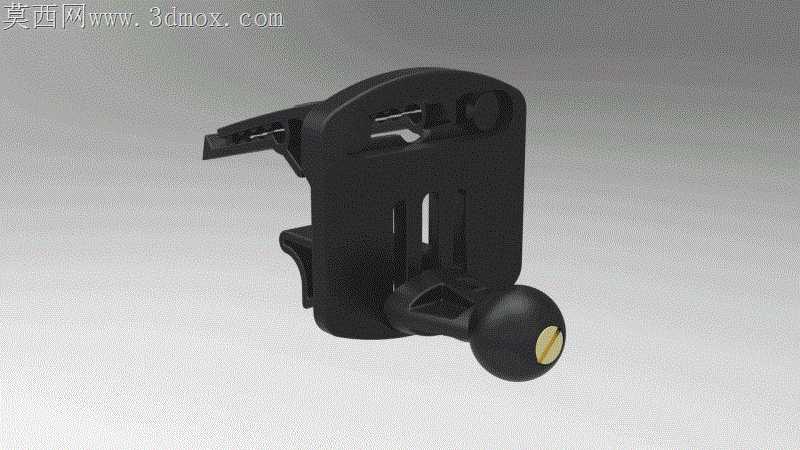

车载出风口夹持类配件最容易被忽略的痛点，是长期受空调冷热风交替吹拂后的形变松脱，以及颠簸路段下的夹持力衰减问题。这款导航适配结构在卡扣臂的受力段做了渐变壁厚处理，靠近出风口叶片的卡爪位置壁厚比臂身薄0.8mm，卡入叶片时能产生可控的弹性形变，不会因为硬度过高刮花出风口饰条，臂身靠近基座的位置做了加厚加筋，车辆经过减速带、非铺装路面产生的高频振动，会顺着加厚的筋位传导到基座的球头连接处，不会在卡扣臂位置形成应力集中导致断裂。球头基座和卡扣主体的连接位置没有采用常见的螺丝锁附结构，而是做了嵌入式的球碗包裹设计，球头表面预留了0.15mm的过盈量，装配时靠塑胶件本身的弹性形变把球头压入球碗，既省去了额外的紧固件成本，也避免了螺丝长期振动松脱导致导航角度下垂的问题。球头顶端的金属装饰嵌件不是单纯的装饰作用，嵌件背面做了倒扣结构，压入塑胶基座后能把球头的受力层从软质塑胶面转移到金属嵌件上，反复调整导航角度的时候，球头不会因为和球碗反复摩擦产生磨损虚位。卡扣臂内侧的锯齿状防滑齿没有做满整个卡爪面，只在接触叶片的三个受力点做了凸起齿纹，齿纹的边缘做了R0.3的圆角处理，既能咬住出风口叶片不打滑，也不会因为齿纹过于尖锐割伤叶片表面的软质包覆层。基座背面的镂空槽不是为了省料，是为了给空调风留出流通通道，夏天吹冷风的时候不会因为支架完全挡住出风口，导致局部区域凝露滴水打湿导航设备。两个对称布置的卡扣臂之间预留了12-22mm的调节行程，能适配市面上绝大多数横向、竖向布置的出风口叶片，臂身的限位凸台会在最大张开位置卡住基座内壁，不会因为用力过大把卡扣臂整个拉脱出来。球头的尺寸采用了行业通用的17mm标准球径，不用额外做转接结构就能匹配绝大多数市售导航支架的夹持座，后期用户更换不同尺寸的导航设备时，不用整套更换出风口固定底座。塑胶件的分型面选在了卡扣臂的侧面棱线位置，注塑生产的时候不会在外观面留下明显的合模线，后续也不用额外做打磨披锋的工序，能直接做哑光晒纹处理，和车内内饰的质感保持统一。
