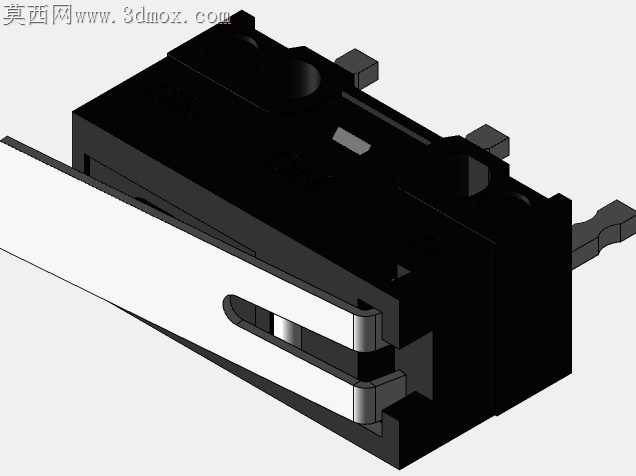

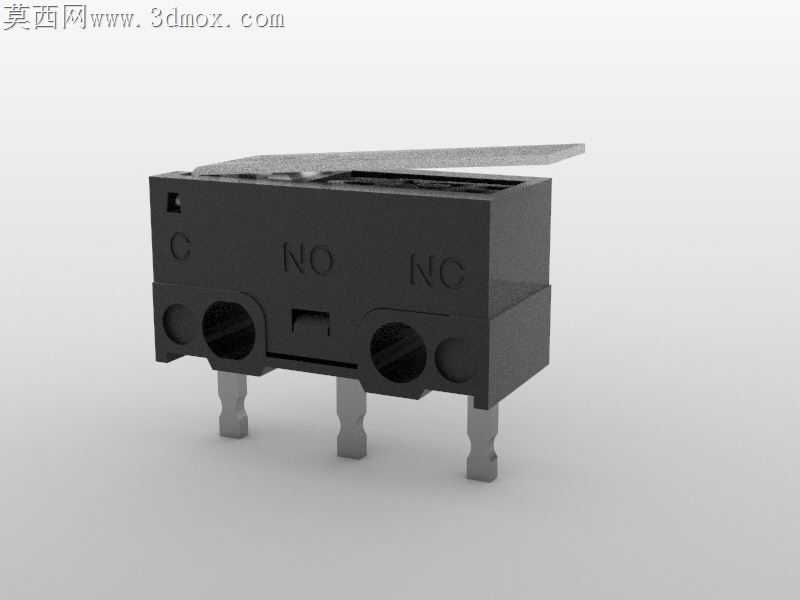

超小型杆式单刀双掷过孔微动开关

这款超小型杆式单刀双掷过孔微动开关，是电子控制回路中极为常用的基础触发元件，广泛应用在消费电子、工业控制、汽车电子、智能家居等诸多领域的信号检测与回路切换场景中，比如家电的门盖开合检测、小型设备的行程限位、外设按键触发、工控装置的位置反馈等场景都能见到这类元件的身影，它承担着将机械位移信号转化为电信号通断切换的核心作用，是小功率控制回路里实现精准触发、状态反馈的关键部件。

从功能特性来看，这款微动开关采用单刀双掷的触点结构，自带常开、常闭两组触点回路，能够在触发动作发生时同步实现两路回路的状态切换，既可以满足触发后接通工作回路的需求，也能同步切断待机回路，适配多样化的控制逻辑需求。加长的杠杆式触发摆臂能够放大外部的触发行程，仅需要很小的按压力度作用在摆臂端部，就能带动内部触点完成快速通断，触发灵敏度高，动作响应干脆，能够有效降低触发所需的外部作用力，适配轻触触发的应用场景。直插式过孔引脚设计，能够直接穿过PCB板的对应安装孔进行波峰焊或者手工焊接，焊接固定后连接强度高，抗振动性能好，能够在有小幅振动的设备环境中保持触点连接稳定，避免出现接触不良、信号误触发的问题。

在设计思路上，这款开关整体采用紧凑化的结构布局，外壳选用高强度耐磨工程塑料注塑成型，能够为内部的触点、弹片结构提供可靠的防护，隔绝日常使用中的灰尘、杂物侵入，同时具备不错的绝缘性能，避免引脚之间出现爬电、短路的风险。内部的触点采用导电性能优异的合金材质，配合弹性稳定的弹片结构，能够保证长期使用过程中触点接触电阻稳定，动作寿命长，不会因为频繁触发出现触点氧化、接触失效的问题。外壳上预留的两个圆形安装孔，既可以配合螺丝进行面板固定式安装，也可以在PCB焊接后提供额外的固定点位，进一步提升安装后的结构稳定性，摆臂采用薄型金属弹片材质，具备合适的弹性余量，既能够保证触发时的力反馈清晰，也不会因为长期反复按压出现塑性变形，保证触发行程的一致性。

从安装边界与尺寸参数来看，这款开关主体尺寸为高6.6mm、长12.8mm、宽5.8mm，整体体积极为小巧，能够适配空间紧凑的设备内部安装需求，不会占用过多的PCB板上空间，非常适合便携式小型电子设备、高密度排布的控制板使用。三个引脚的间距符合通用PCB设计的标准间距，在进行PCB Layout时不需要额外调整孔位规则，能够直接适配常规的过孔焊盘设计，降低电路板的设计难度。安装时需要注意预留摆臂的动作行程空间，避免周边结构件干涉摆臂的按压与回弹，保证触发动作能够顺畅完成，焊接时需要控制焊接温度与时长，避免高温损伤外壳或者内部弹片结构，影响开关的使用寿命与触发手感。
