四缸发动机曲柄连杆机构装配结构

这套四缸发动机核心机构的三维结构，完整还原了直列四缸动力单元曲柄连杆模块的装配逻辑，是内燃机动力输出核心部分的具象化呈现。从实际应用场景来看，这类结构广泛搭载于民用乘用车、轻型商用车、小型工程机械以及固定动力机组中，是将燃料燃烧产生的热能转化为旋转机械能的核心载体，其结构合理性直接决定了动力输出的平顺性、机械效率与运行可靠性。

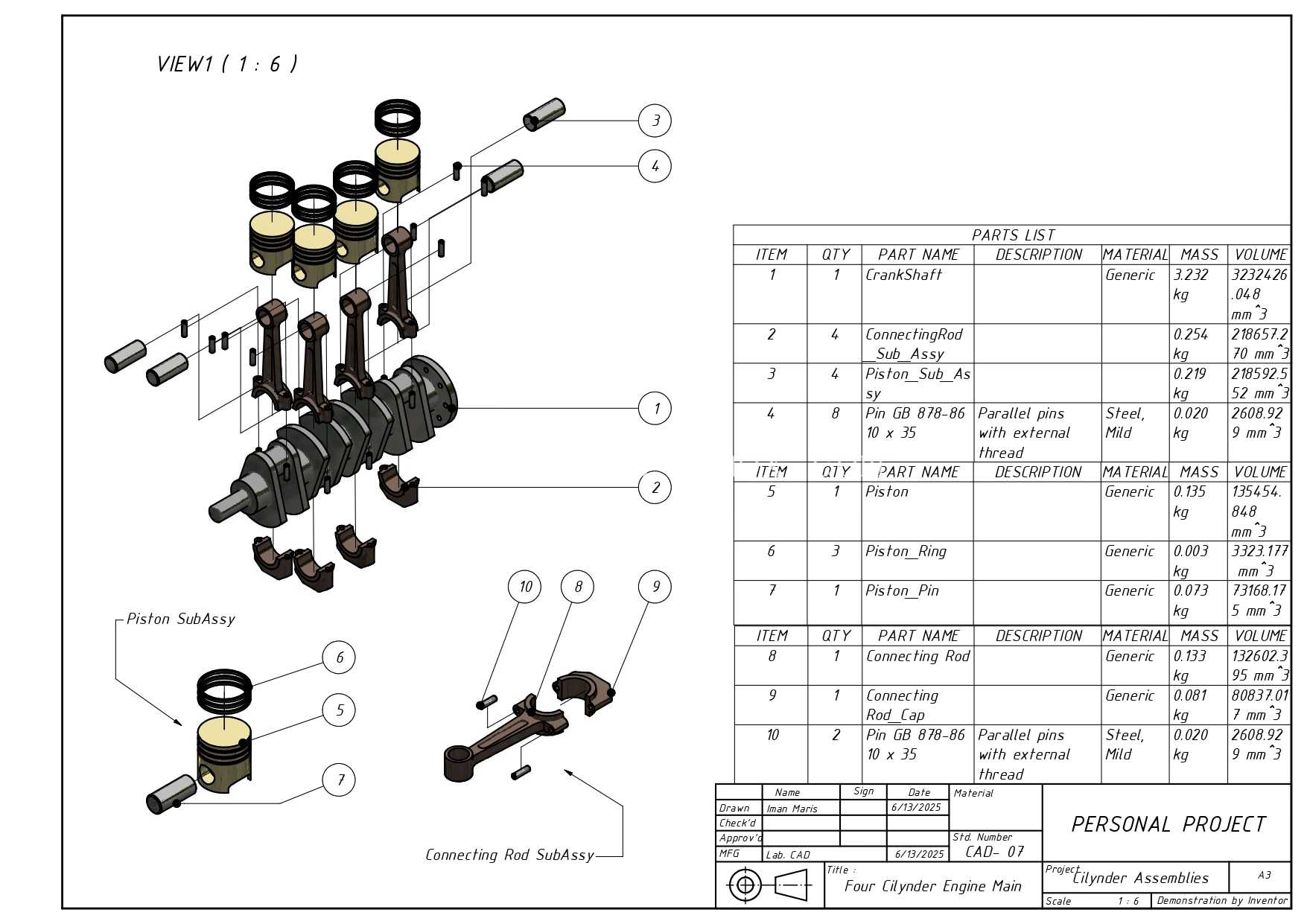

从功能特性层面拆解，整套结构包含曲轴总成、活塞分总成、连杆分总成三大核心模块，配合活塞销、活塞环、连杆轴瓦等连接密封零件，实现四个气缸按照预设点火顺序交替做功时的动力传递。活塞在气缸套内做上下往复直线运动，通过活塞销将爆发力传递给连杆，连杆将往复运动转化为曲轴的旋转运动，最终通过曲轴后端的飞轮端将动力输出给传动系统。设计过程中，四缸直列布局的点火间隔角设置为180度曲轴转角，能够保证曲轴每旋转两周有四个做功冲程交替进行，相比三缸、双缸结构，动力输出的中断间隔更短，旋转惯量的波动更小，不需要额外加装大质量平衡轴就能获得不错的运转平顺性，这也是当前小排量动力单元广泛采用直列四缸布局的核心原因。

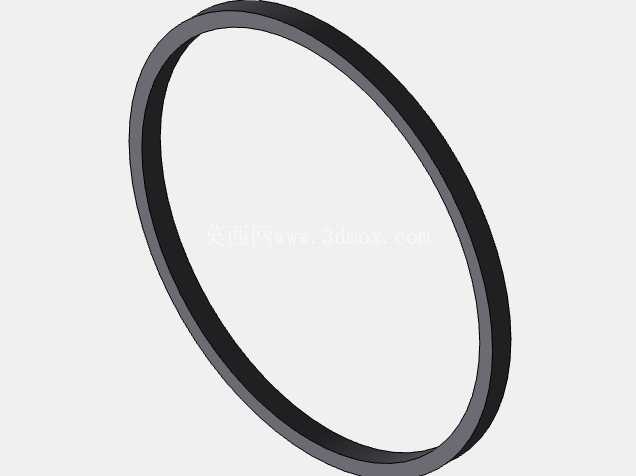

在设计思路的落地层面，这套结构的建模过程严格遵循了内燃机设计的尺寸链要求：曲轴的主轴颈与连杆轴颈的偏心距（即曲柄半径）与连杆长度的比值控制在0.28-0.32的合理区间，避免连杆摆角过大造成活塞侧压力过高，加剧气缸壁的偏磨；活塞销采用全浮式设计，工作状态下活塞销可在连杆小头衬套与活塞销座孔内自由转动，保证磨损均匀，两端通过卡簧限位防止轴向窜动刮伤气缸壁；活塞环组包含两道气环与一道油环，气环负责密封燃烧室的高压燃气，油环负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室造成烧机油问题。

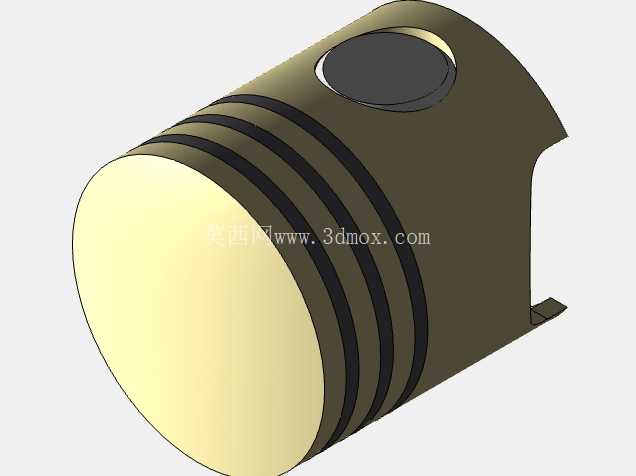

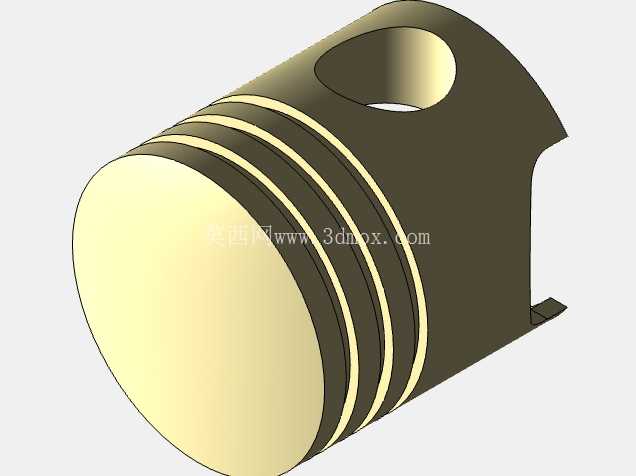

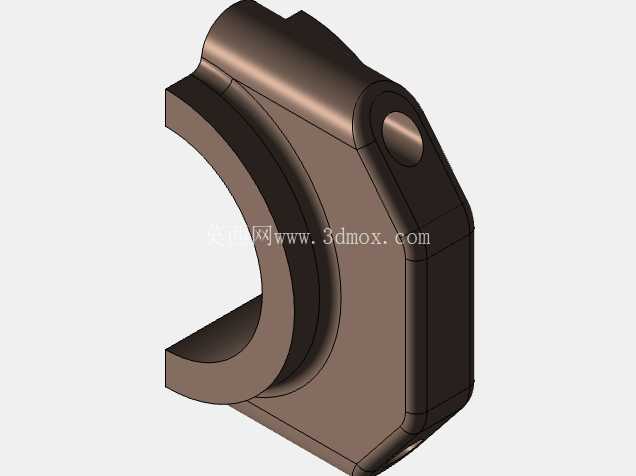

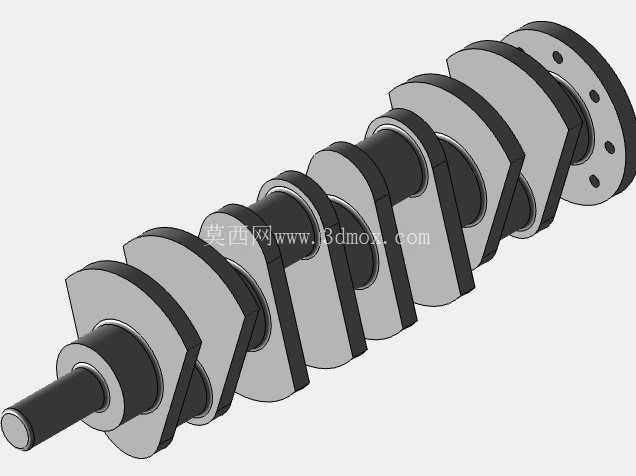

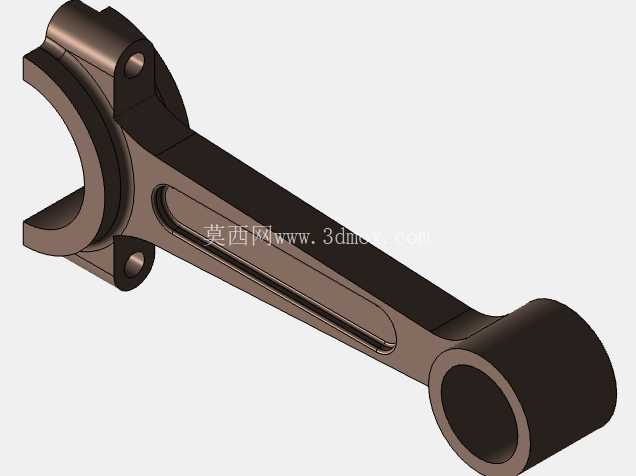

从安装边界与尺寸配合来看，曲轴的五个主轴颈（直列四缸通常采用全支撑曲轴设计，相邻两个气缸之间设置一道主轴颈）与缸体上的主轴承座孔配合，通过主轴承盖与螺栓实现轴向与径向定位，轴向间隙控制在0.1-0.3mm范围内，既允许曲轴受热膨胀后的轴向伸长，又避免窜动量过大造成配气机构与正时系统的错位；连杆大头采用剖分式设计，通过连杆螺栓与连杆盖连接，剖分面采用斜切口结构，能够减小连杆大头的横向尺寸，方便装配时从气缸上方将连杆活塞组件装入缸孔；活塞的裙部设计为椭圆形，长轴垂直于活塞销方向，补偿热态下活塞因销座位置金属量多、膨胀量大造成的变形，保证热态下活塞与气缸壁的间隙均匀，避免拉缸故障。

在结构细节处理上，曲轴的曲柄臂位置设置有平衡重，用来平衡活塞连杆组往复运动产生的一阶惯性力与曲轴旋转产生的离心力，降低发动机运转时的振动；连杆小头内部压入青铜衬套，与活塞销形成摩擦副，表面设计有润滑油孔，通过曲轴连杆轴颈上的油道将压力润滑油输送到衬套表面，实现流体润滑，降低磨损；活塞顶部的燃烧室凹坑形状与缸盖燃烧室匹配，能够在压缩行程形成合理的挤流与涡流，提升油气混合效率，改善燃烧过程。

这类三维结构的搭建，能够帮助结构设计人员直观理解曲柄连杆机构的运动干涉风险：比如曲轴旋转到不同角度时，连杆与缸体下沿、曲轴平衡重与缸体曲轴箱内壁的间隙是否足够，活塞运行到上止点时活塞顶部与气门的间隙是否满足正时运动要求，避免实际加工装配后出现运动干涉造成零件损坏。同时，通过三维模型的虚拟装配，可以提前验证零件的装配工艺性，比如连杆螺栓的拧紧空间是否足够，活塞环的开口间隙与侧隙是否在设计要求范围内，主轴承盖的定位方式是否能够保证重复装配的精度，减少物理样机试制阶段的问题排查成本。

对于动力总成的选型匹配而言，这套结构的参数可以直接对应不同排量的动力需求：通过调整缸径与曲柄半径的尺寸组合，可以覆盖1.0L到2.5L排量区间的动力需求，匹配不同整备质量的车型与设备；通过调整曲轴的平衡重配置、连杆的材料与截面形状，可以适配自然吸气、涡轮增压等不同进气形式的动力输出特性，满足不同场景下的动力性与可靠性要求。在维修与教学场景中，这类拆解式的三维结构能够清晰展示每个零件的装配位置与连接关系，帮助维修人员与初学者快速理解发动机核心部件的工作原理，掌握装配顺序与扭矩要求，降低拆装过程中零件损坏的风险。
