斯特林引擎结构装配三维设计方案

项目分类:发动机 发布时间:2026-06-18 ID:1184959
  • 斯特林引擎结构装配三维设计方案
  • 斯特林引擎结构装配三维设计方案
  • 斯特林引擎结构装配三维设计方案
  • 斯特林引擎结构装配三维设计方案

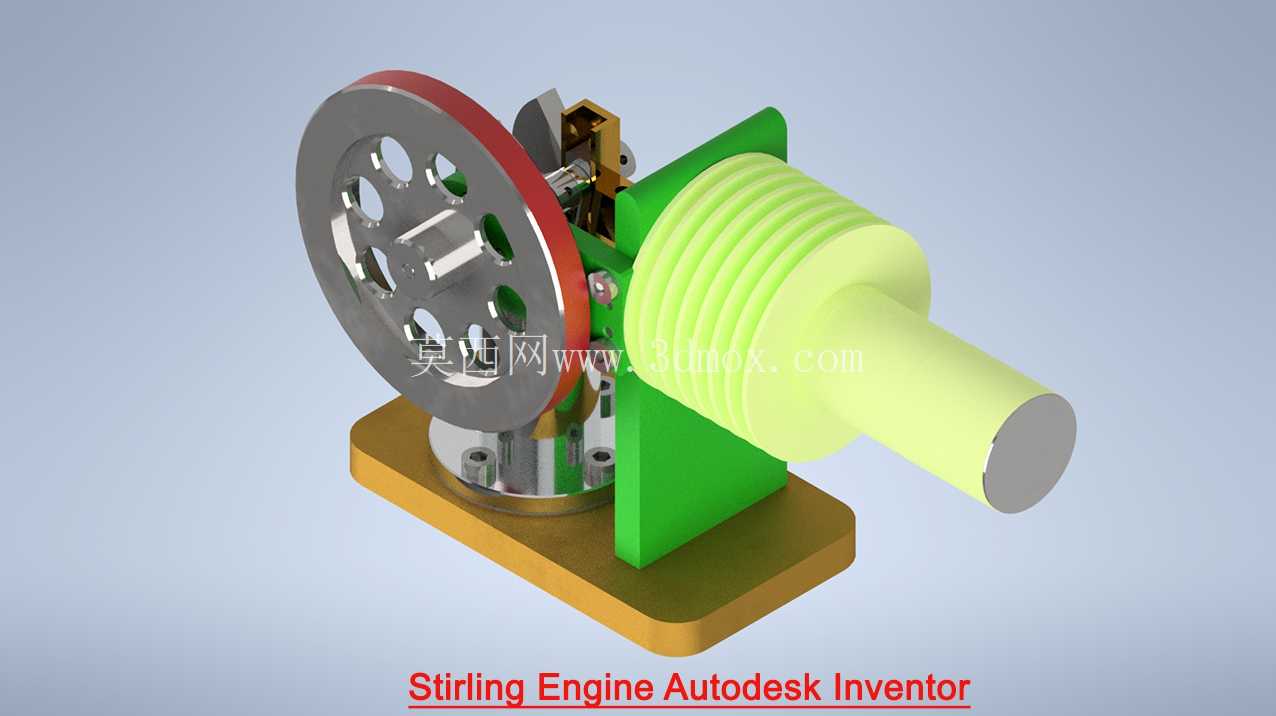

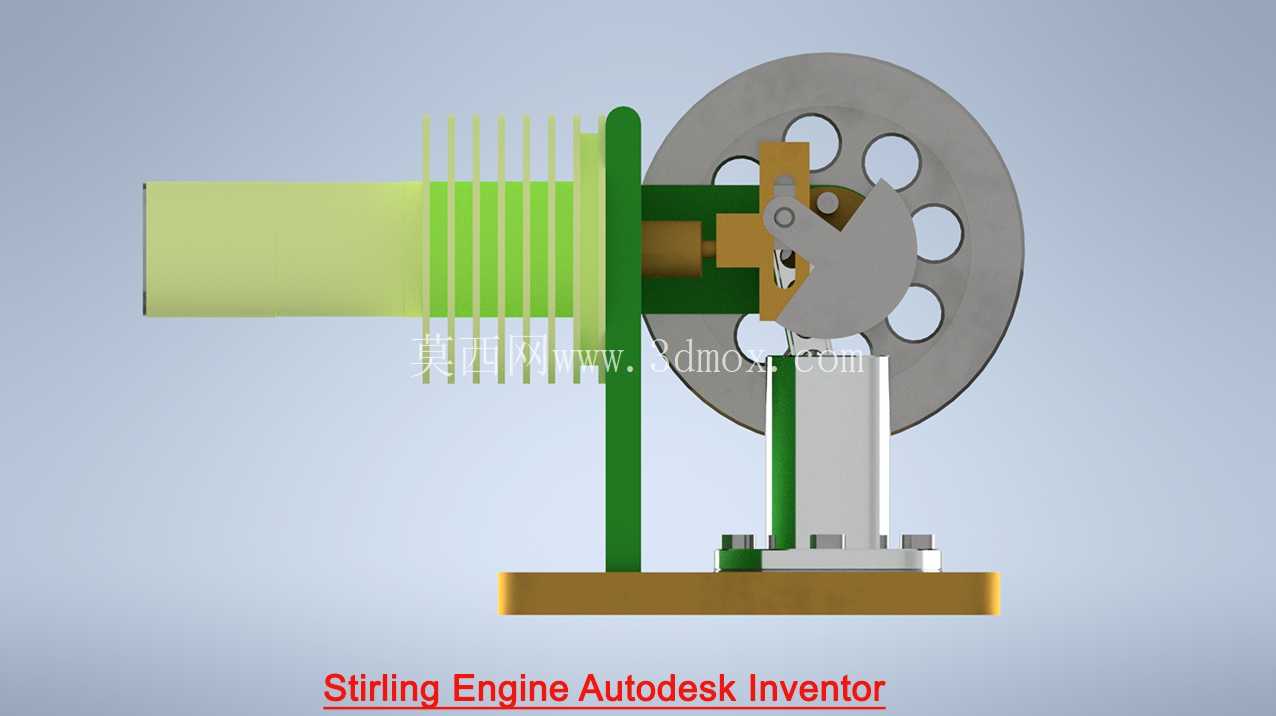

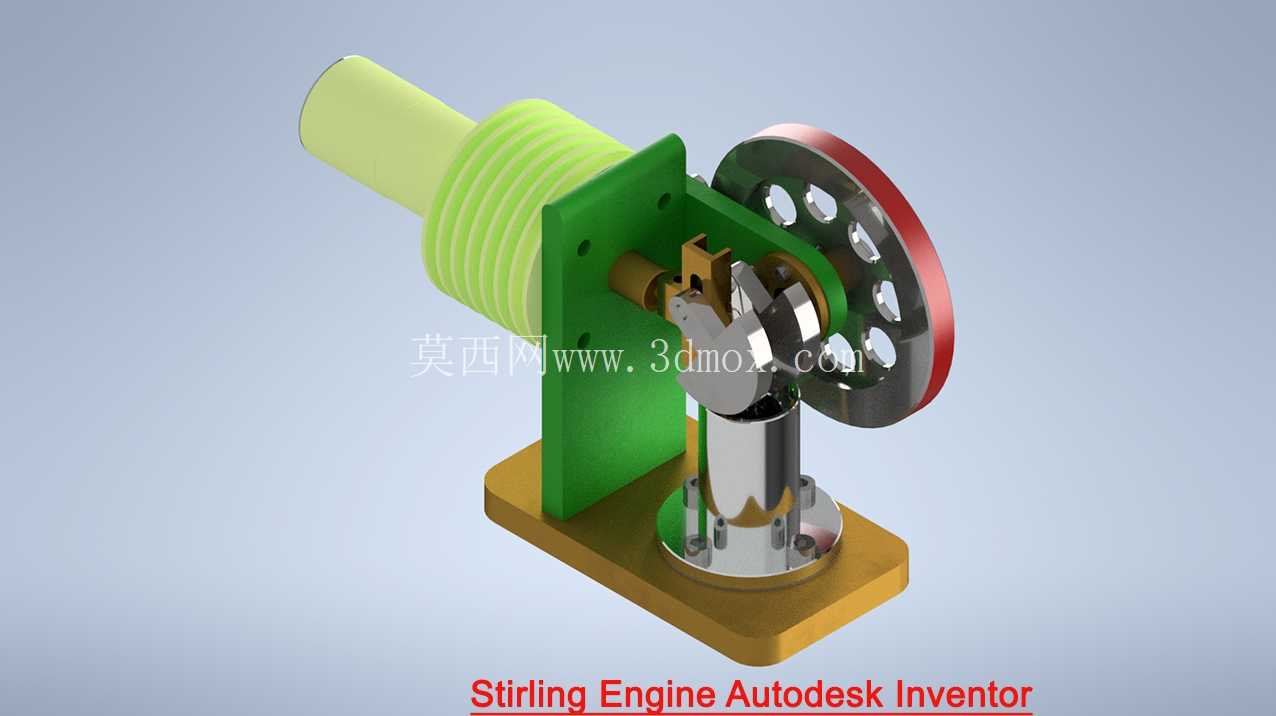

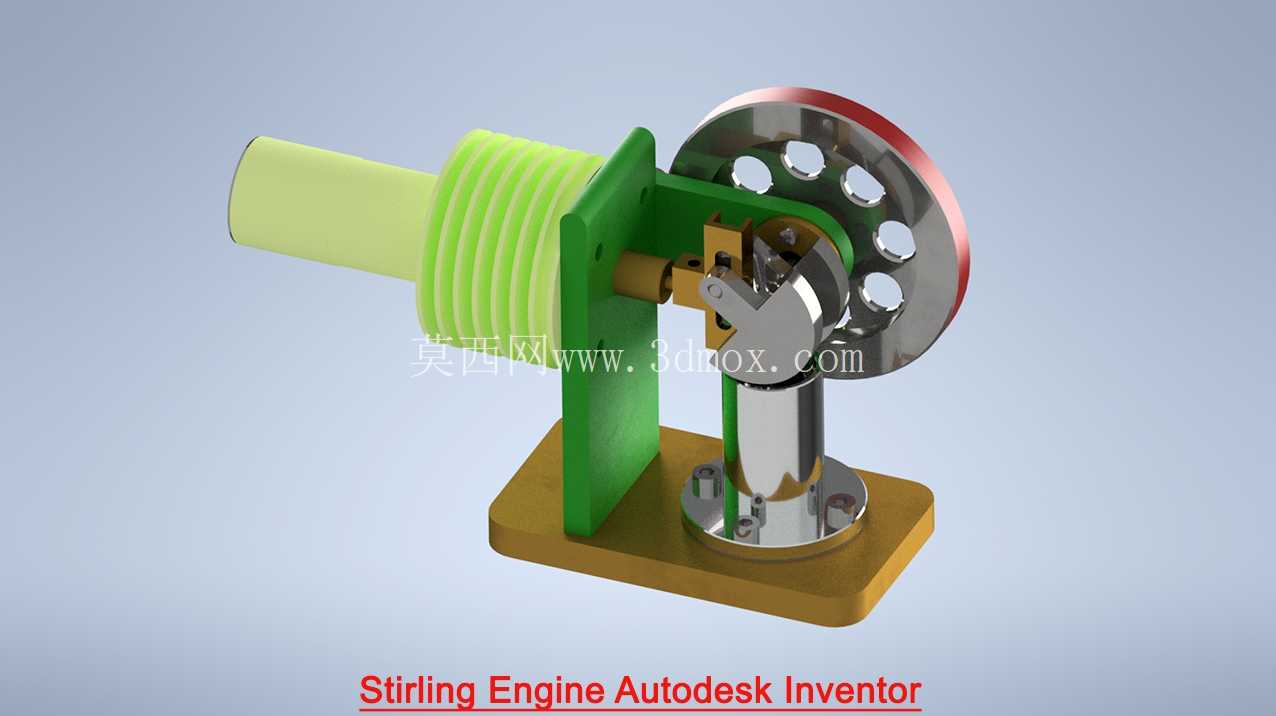

  这套斯特林引擎的三维结构设计,核心围绕外燃式热机的工作逻辑搭建,可直接用于教学演示、小型动力装置原理验证、热能转化实验场景,也能作为机械装配教学的典型案例,帮助从业者理解封闭工质循环下的动力传递逻辑。整套结构的设计思路从动力转化的核心需求出发,先梳理清楚冷热腔体积变化、工质膨胀压缩、曲柄飞轮联动的匹配关系,再逐一拆分单个零件的结构边界,避免装配过程中出现运动干涉。从结构组成来看,带减重孔的飞轮组件承担储能稳速的作用,轮缘的红色摩擦层可适配外接启动或者阻尼负载的需求,飞轮与曲柄轴的配合采用轴孔定位加键连接的方式,保证扭矩传递过程中无相对滑动。

  绿色的机架部分作为整个引擎的安装基准,底部的方形安装底板预留了四个固定孔位,可直接固定在实验台架或者演示基座上,安装孔的孔距按照通用实验台的T型槽间距设计,不需要额外加工转接板就能完成固定。浅绿色的多级槽式换热结构是冷热腔的核心组成部分,多级环形槽的设计是为了增大换热面积,提升工质的热交换效率,这部分的壁厚控制在均匀一致的水平,避免冷热循环过程中出现应力集中导致的结构变形。动力传递路径上,曲柄连杆机构连接动力活塞与飞轮轴,连杆两端的铰接副预留了合理的配合间隙,既保证运动过程中无卡滞,又不会因为间隙过大导致传动精度下降,装配过程中需要先调整活塞与气缸的同轴度,再锁紧连杆的铰接紧固件,避免运行过程中出现偏磨。

  整套结构的安装边界需要注意,飞轮的旋转半径范围内不能布置其他干涉部件,换热端需要预留足够的热源放置空间,冷端则要预留散热气流的流通通道,不能紧贴封闭的安装壁面,否则会大幅降低热交换效率。在实际应用场景中,这类小型斯特林引擎可作为科普教具直观展示外燃机的工作原理,也可用于低品位热能回收的实验验证,比如工业余热、太阳能集热场景下的小型动力输出测试。设计过程中对每个子装配体的配合关系做了逐一验证,包括轴孔配合的公差带选择、铰接副的转动自由度约束、固定连接件的锁紧方式,都按照实际机械加工的工艺要求设定,比如气缸与活塞的配合采用间隙配合,表面粗糙度要求达到Ra0.8才能保证密封性能同时降低运动阻力,飞轮的动平衡要求在设计阶段就做了结构对称处理,减少高速运转时的振动。

  整个装配体的零件拆分充分考虑了加工可行性,没有出现无法通过常规机加工实现的特殊结构,机架部分采用铝合金材质即可满足强度要求同时降低整体重量,飞轮部分可采用不锈钢或者工程塑料制作,根据不同的演示场景选择对应材质即可,换热部分如果需要更高的换热效率可采用铜质材料,普通教学场景采用铝合金就能满足使用需求。装配流程上遵循从基准到部件、从固定件到运动件的顺序,先将机架底板与立式支撑结构锁紧固定,再依次安装气缸、活塞组件、曲柄轴与飞轮,最后调整连杆的铰接位置,手动盘动飞轮检查整个运动行程是否顺畅,有没有卡滞或者异响的位置,确认所有运动部件的行程都在设计范围内,没有超出结构的运动边界。
