基于NACA翼型的参数化涡轮增压压缩机叶轮

这款涡轮增压压缩机叶轮，核心采用NACA 5位翼型作为叶片型面的设计基准，主要适配小排量内燃机的涡轮增压系统，也可迁移用于小型燃气轮机、微型涡喷发动机的压气机端核心转动部件，在车用动力、小型工业动力、航空模型动力等场景中承担压缩进气、提升进气密度的核心功能，直接决定增压系统的压比、效率与喘振边界。

从实际装机的功能逻辑来看，叶轮作为离心式压气机的唯一做功元件，高速旋转时通过叶片对进入叶轮中心的空气做功，将机械能转化为空气的压力能与动能，后续经扩压器、蜗壳减速扩压后送入发动机燃烧室，更高的进气密度可允许发动机喷入更多燃油，在不增加发动机排量的前提下提升输出功率，同时改善低速扭矩特性与燃油经济性。这款叶轮采用16片叶片的布局，兼顾了单叶片做功能力与叶道通流面积，避免叶片数过少导致的气流滑移损失过大，也不会因叶片数过多增加轮盘重量与流动摩擦损失，适配最高每分钟十几万转的工作转速区间，匹配常见的0.5-1.8L排量内燃机增压需求。

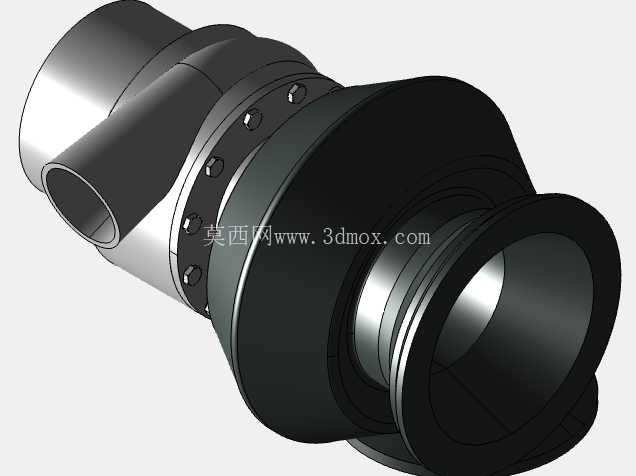

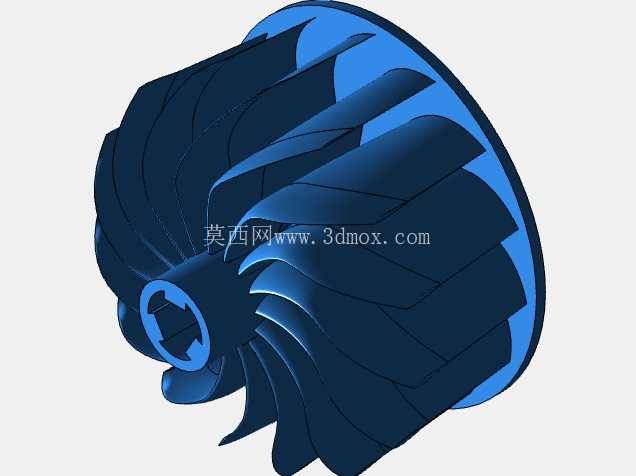

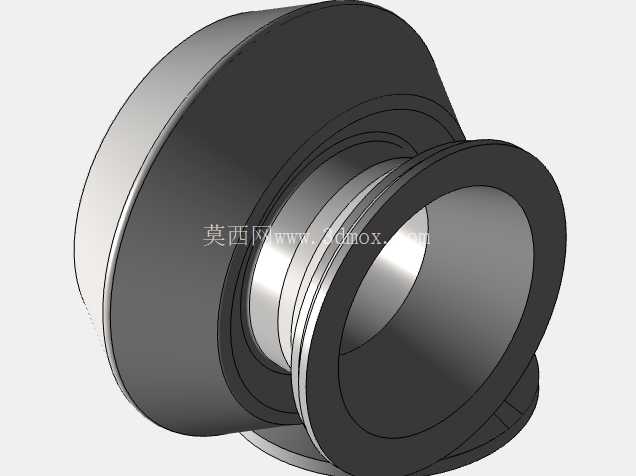

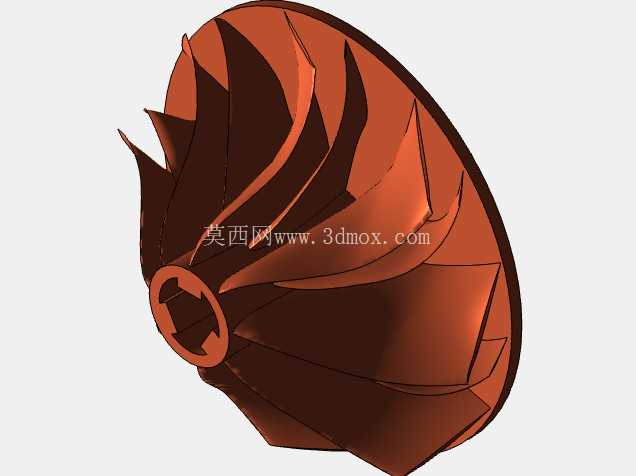

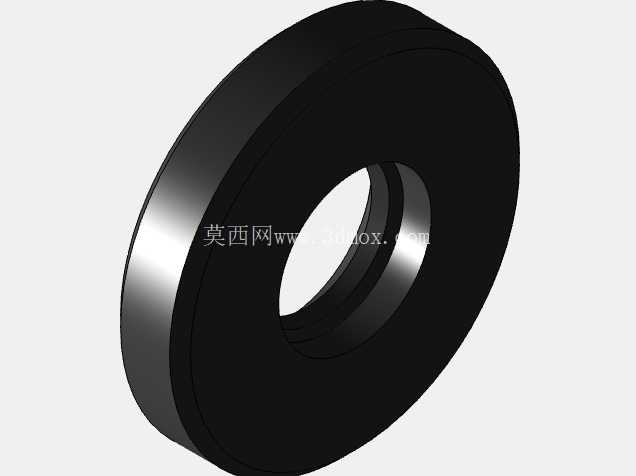

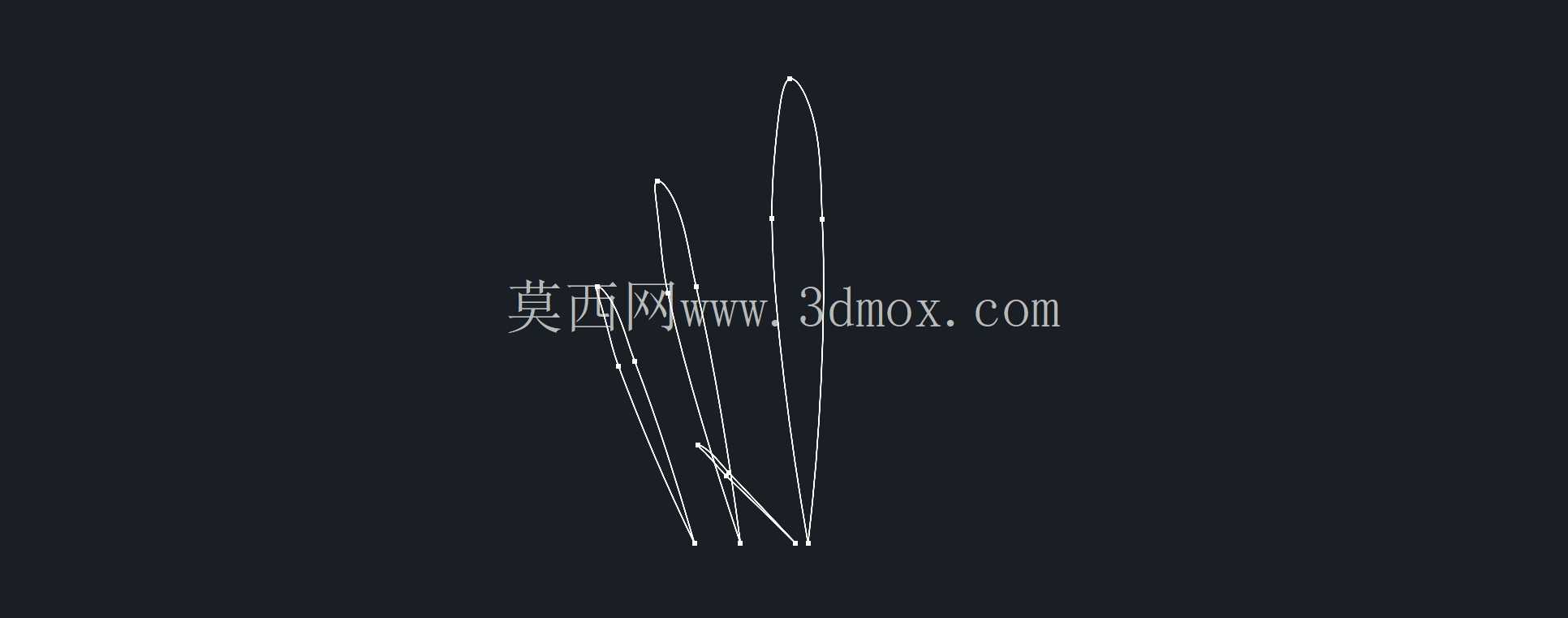

设计过程中完全采用参数化逻辑搭建，以NACA 5位翼型的数学方程为核心，将翼型的厚度分布、中弧线曲率、最大厚度位置、设计升力系数等参数全部设为可驱动变量，通过参数映射逻辑关联到叶轮的子午流道尺寸：首先确定叶轮的进口轮缘直径、进口轮毂直径、出口直径、出口宽度这些核心安装边界尺寸，再将不同叶高位置的翼型截面，按照主轴偏移量、错开角、安装角的变化规律，沿叶轮径向从轮毂到轮缘进行分布，通过圆柱映射将平面翼型转换为回转面上的叶型截面，再通过多截面放样、曲面增厚生成实体叶片，同步完成轮盘、轴孔、密封段、轴承安装位的结构整合。整个参数化模型可通过修改翼型参数、叶轮进出口尺寸、叶片安装角等变量，快速迭代不同压比、不同流量特性的叶轮方案，无需重新从零搭建曲面，大幅缩短压气机叶轮的方案验证周期。

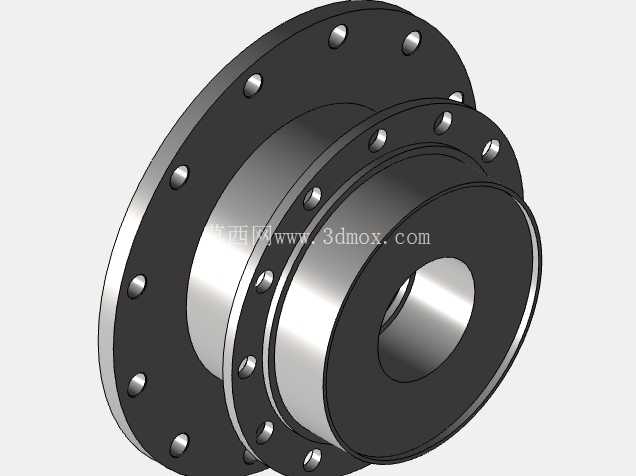

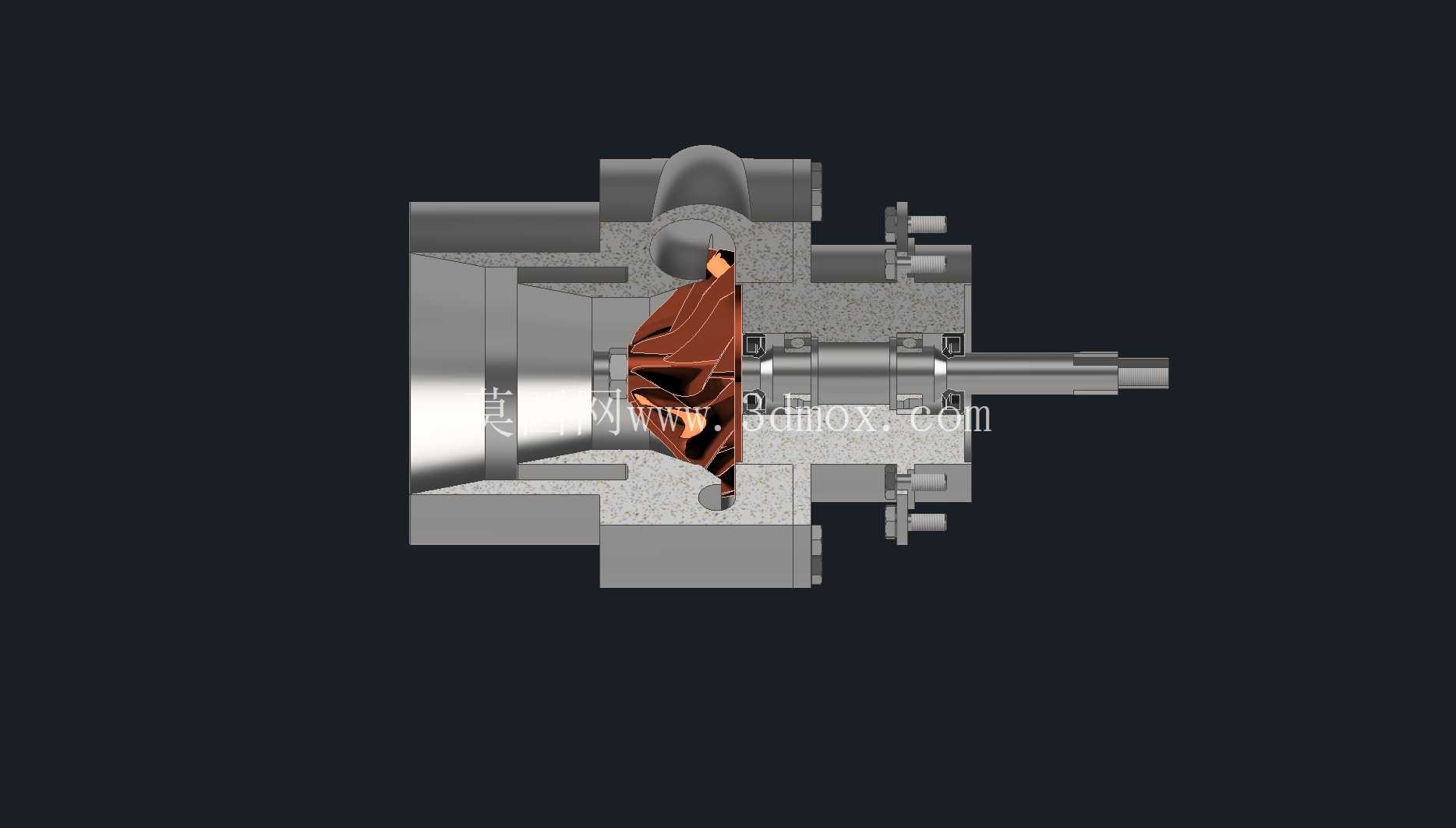

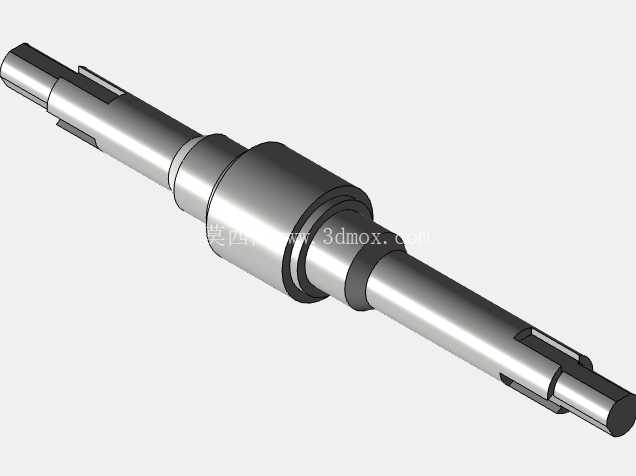

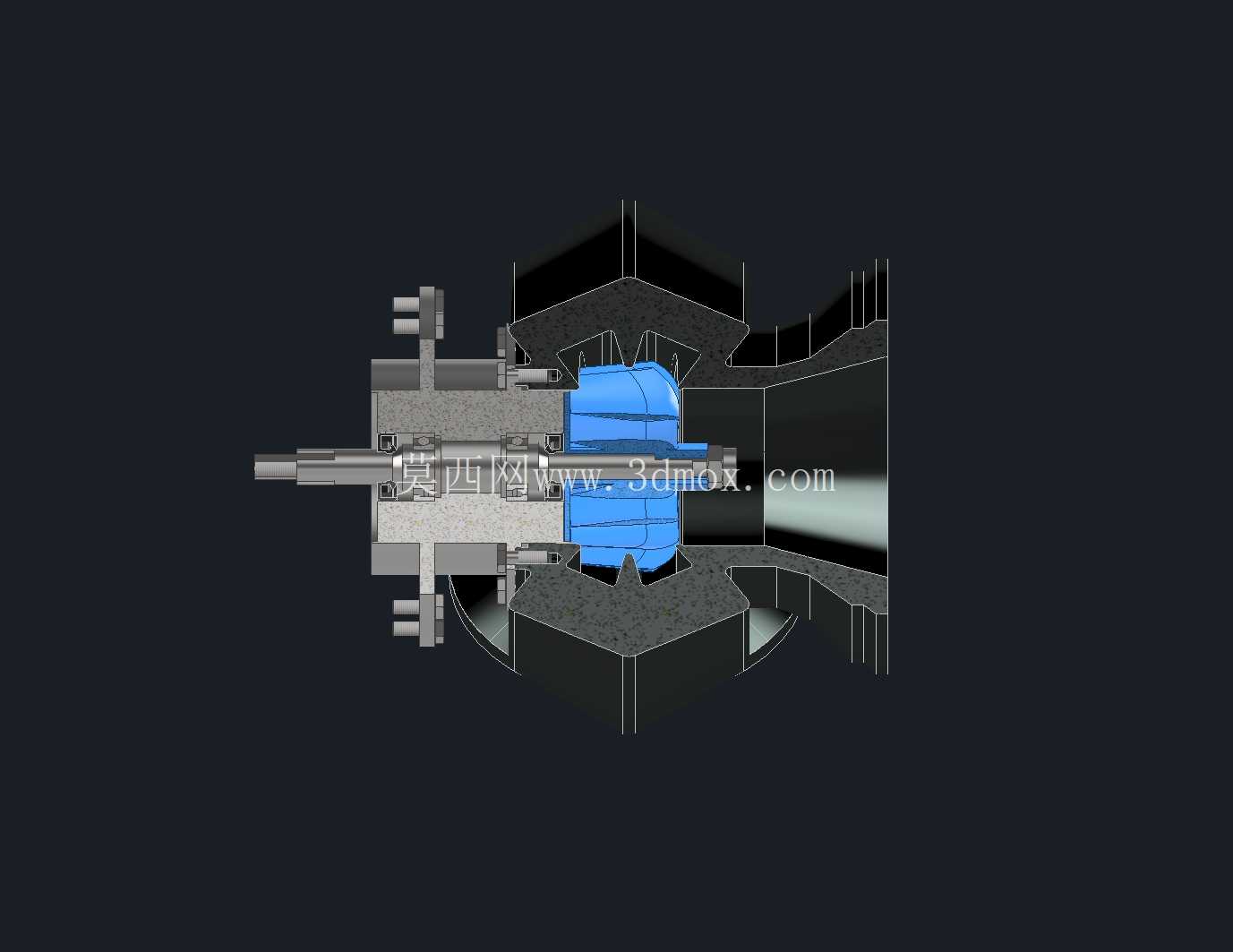

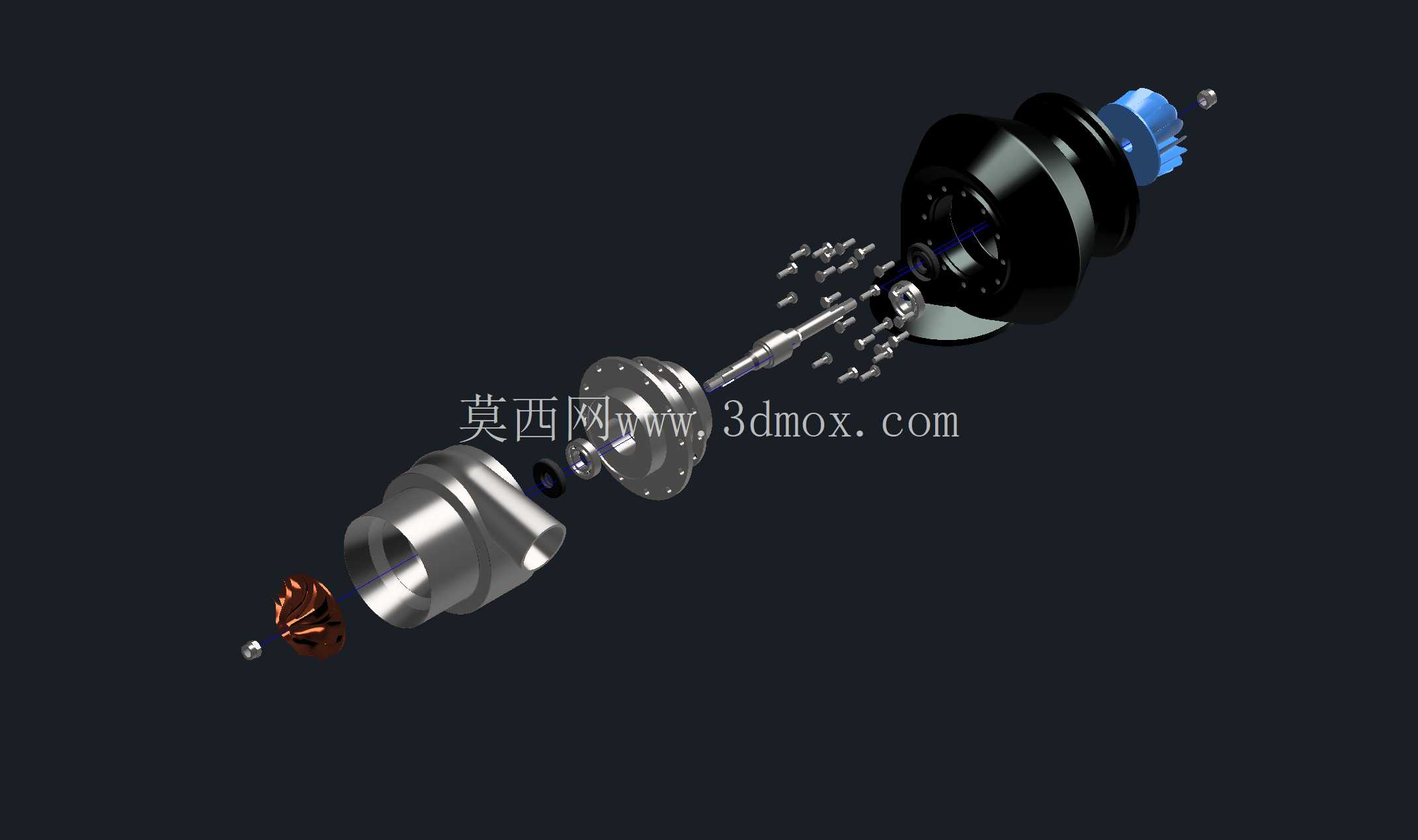

从安装边界来看，叶轮中心设置有与涡轮轴配合的轴孔，轴孔公差按照高速旋转件的过盈配合要求设计，配套有轴肩定位面与锁紧螺母安装位，可保证高速旋转下的连接可靠性；叶轮背部设置有密封件安装槽，可配套迷宫密封或接触式密封，防止压气机端压缩空气泄漏到轴承腔；进口端为渐缩的轮毂型面，可引导进气顺畅进入叶道，降低进口流动损失；出口端为直壁轮缘结构，与扩压器的进口间隙控制在合理范围，避免间隙过大导致的回流损失。叶片前缘做了小圆钝化处理，避免加工过程中的锐边缺陷，也可降低小流量工况下前缘气流分离的概率，拓宽叶轮的稳定工作范围；叶片尾缘厚度按照加工工艺要求控制在合理范围，兼顾气动效率与加工可行性。

材料选型上，模型预设了两种材料方案：铝合金方案适配低增压比、工作温度较低的场景，重量轻、转动惯量小，可提升涡轮增压器的响应速度，降低加速迟滞；钢质方案适配高增压比、高工作温度的场景，强度更高，可承受更高的离心力与热负荷，满足大功率动力的增压需求。模型中还整合了iPart参数表，可快速切换不同密封结构、不同轴孔尺寸的变体，适配不同型号的涡轮轴与轴承座安装需求，同时预留了旋转运动仿真的约束接口，可直接导入运动仿真模块，校验高速旋转下的叶轮变形、应力分布与临界转速，提前规避共振、强度不足等设计风险。整个建模过程严格遵循几何数学逻辑，所有曲面均由参数方程驱动生成，曲面连续性达到G2级别，既满足气动仿真对型面精度的要求，也可直接导出用于五轴加工的刀路文件，无需后续补面修复。
