离心式旋转压缩设备三维结构设计

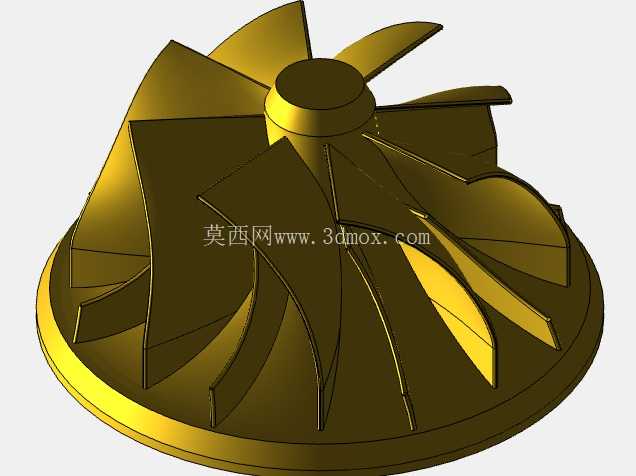

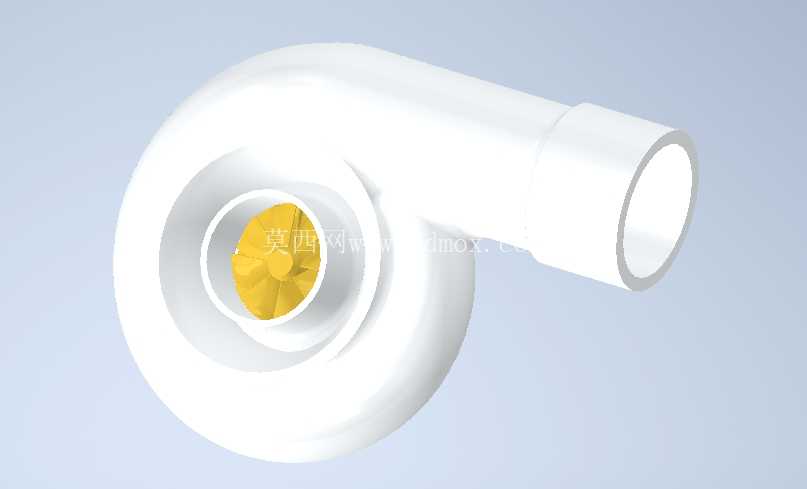

　　在工业气动系统、小型通风增压、物料气力输送等场景中，这类旋转式压缩结构是核心的动力发生单元，区别于容积式压缩机的往复挤压逻辑，该结构依靠叶轮高速旋转产生的离心力对气体做功，完成动能到压力能的转换，整体结构没有往复运动部件，运行过程的振动幅度更小，连续运转的稳定性更突出，适合需要持续提供稳定风压的工况。从结构设计逻辑来看，整个模型还原了蜗壳流道、叶轮组件、进出气接口三个核心部分，蜗壳采用渐扩式流道设计，流道截面从叶轮出口位置开始沿周向逐步扩大，能够将叶轮甩出的高速气体的动能逐步转化为静压能，减少流道内的涡流损失，提升整体气动效率；叶轮采用后向式叶片构型，叶片沿轮毂周向均匀分布，这种叶片构型的气动噪声更低，运行工况点更稳定，不会出现前向叶片容易出现的压力波动问题，适合中低压比的增压场景。进出气接口采用同轴不同向的布局，进气口正对叶轮中心位置，能够保证气流沿轴向均匀进入叶轮流道，减少进气畸变带来的效率损失，出气口沿蜗壳切向布置，顺着气流的甩出方向设置，能够最大程度降低出气口的局部阻力，接口采用等径直管段设计，预留了足够的安装配合长度，方便和外部管路进行对接安装，安装时需要保证进气口前方留有至少三倍管径的直管段，避免进气紊流影响叶轮的做功效率。

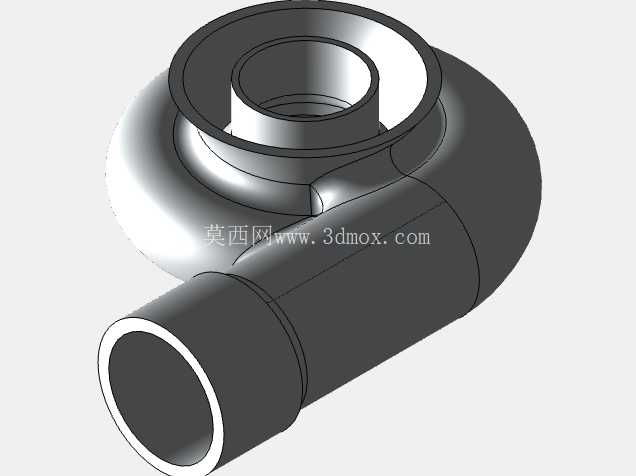

　　从安装边界来看，整个蜗壳的外形为类蜗形回转结构，安装固定时可以依托蜗壳侧面的安装耳座（实际工程应用中会在该模型基础上增设安装固定结构）进行定位，安装平面需要保证水平，避免叶轮运行时出现偏磨，整体径向尺寸从叶轮中心到蜗壳最外侧的距离为叶轮直径的1.6倍左右，轴向尺寸从进气口端面到蜗壳后端的距离略大于叶轮轴向宽度，预留了叶轮和蜗壳内壁之间的间隙，这个间隙值控制在叶轮直径的千分之五左右，既可以避免叶轮转动时和蜗壳发生刮蹭，又能减少间隙处的气体回流损失。

　　在实际应用场景中，这类小尺寸旋转压缩机可以配套小型气力输送设备，用来输送塑料粒子、粮食颗粒等流动性较好的散料，也可以作为小型工业设备的风冷增压单元，给设备的发热部位提供带压冷却气流，还可以配套在小型除尘设备上，作为吸尘动力源使用。设计过程中需要重点关注叶轮的动平衡精度，因为叶轮是唯一的高速旋转部件，动平衡等级需要达到G2.5以上，才能保证高速运转时不会产生过大的振动；蜗壳的内壁需要保证光滑，减少流道的沿程阻力损失，进出气接口的同轴度、垂直度需要控制在合理公差范围内，避免对接管路时出现附加应力。

　　整个模型的结构拆分逻辑清晰，叶轮和蜗壳为独立的装配单元，方便后续进行参数化调整，比如更改叶片数量、调整蜗壳流道截面、更换进出气接口直径，都可以在现有结构基础上快速修改，适配不同的风压、风量需求。在三维建模过程中，蜗壳的型线采用多段圆弧拟合的方式构建，能够保证流道的顺滑过渡，叶轮的叶片采用曲面加厚的方式生成，保证叶片的厚度均匀，符合实际注塑或者压铸加工的工艺要求，所有的连接位置都做了圆角过渡，避免应力集中，提升结构的整体强度。
