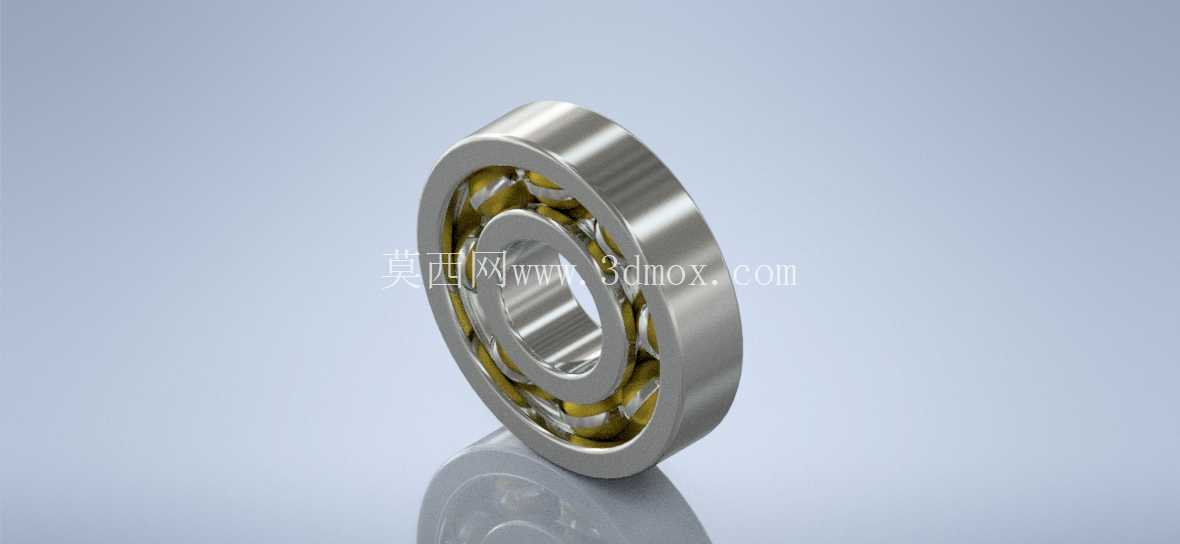

精密深沟滚珠轴承机械结构三维数模

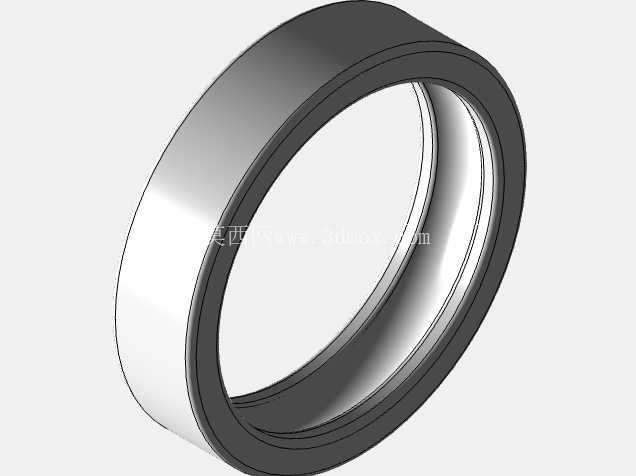

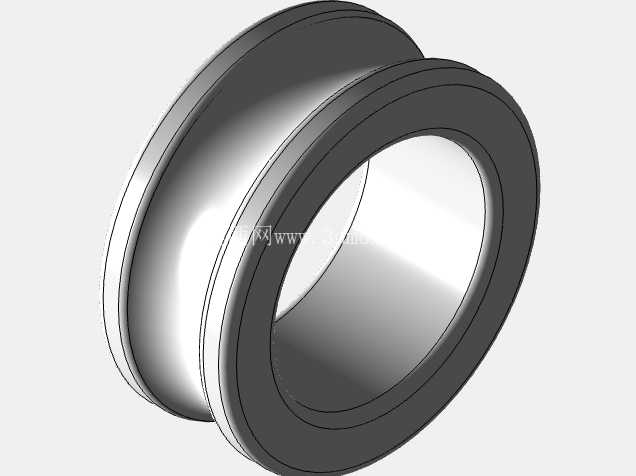

　　在各类旋转传动设备的结构设计中，滚珠轴承是应用覆盖范围最广的支撑类基础零件，从普通民用家电的电机输出端，到工业生产线的输送辊道、机床主轴的辅助支撑、工程机械的传动关节，再到精密检测仪器的旋转轴系，几乎所有存在连续回转运动的机械结构，都需要这类零件承担径向载荷、降低轴系运转摩擦阻力的核心作用。做这类零件的三维建模时，首先要明确实际安装场景的边界约束：轴承的外圈与设备轴承座的安装孔采用基轴制过渡配合，内圈与旋转主轴的轴颈采用基孔制过盈配合，建模过程中需要严格控制内外圈的同轴度公差，套圈滚道的曲率半径要与滚动体的球面半径匹配，保证滚动体在滚道内接触时为点接触状态，既可以降低运转过程中的摩擦损耗，也能保证额定载荷下的接触应力处于材料许用范围内。

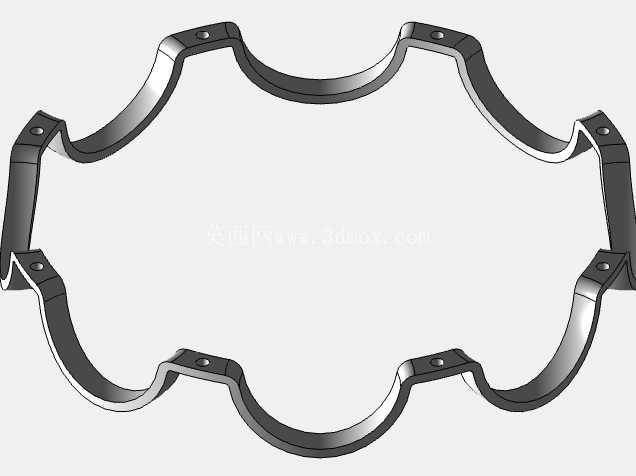

　　保持架的结构设计采用兜孔式结构，均匀分隔每一颗滚动体，避免相邻滚动体在运转过程中直接接触产生额外摩擦与磨损，兜孔的间隙需要控制在合理范围，既要保证滚动体可以在兜孔内自由转动，也要避免间隙过大导致滚动体在高速运转时出现窜动、引发振动噪声。从功能特性来看，这类深沟结构的滚珠轴承除了可以承受稳定的径向载荷外，也能承受一定比例的双向轴向载荷，在轴系存在少量热伸长导致的轴向窜动时，可以通过滚动体与滚道的接触位移补偿轴向窜动量，不需要额外增加轴向补偿结构，能够简化整体轴系的设计复杂度。

　　建模过程中需要注意安装尺寸的边界控制：轴承的外圈外径、内圈内径是核心安装配合尺寸，倒角尺寸需要符合安装引导的要求，避免装配时出现棱边卡滞导致配合面划伤，轴承的整体宽度尺寸需要匹配轴承座的安装深度与主轴的轴肩定位尺寸，保证装配后轴承的轴向定位可靠，不会出现轴向窜动。在实际设备选型应用中，这类轴承的额定动载荷需要匹配轴系的实际运转载荷，额定静载荷需要满足设备启停、瞬时冲击载荷下的强度要求，极限转速需要匹配轴系的最高工作转速，避免高速运转时出现过热抱死的问题。

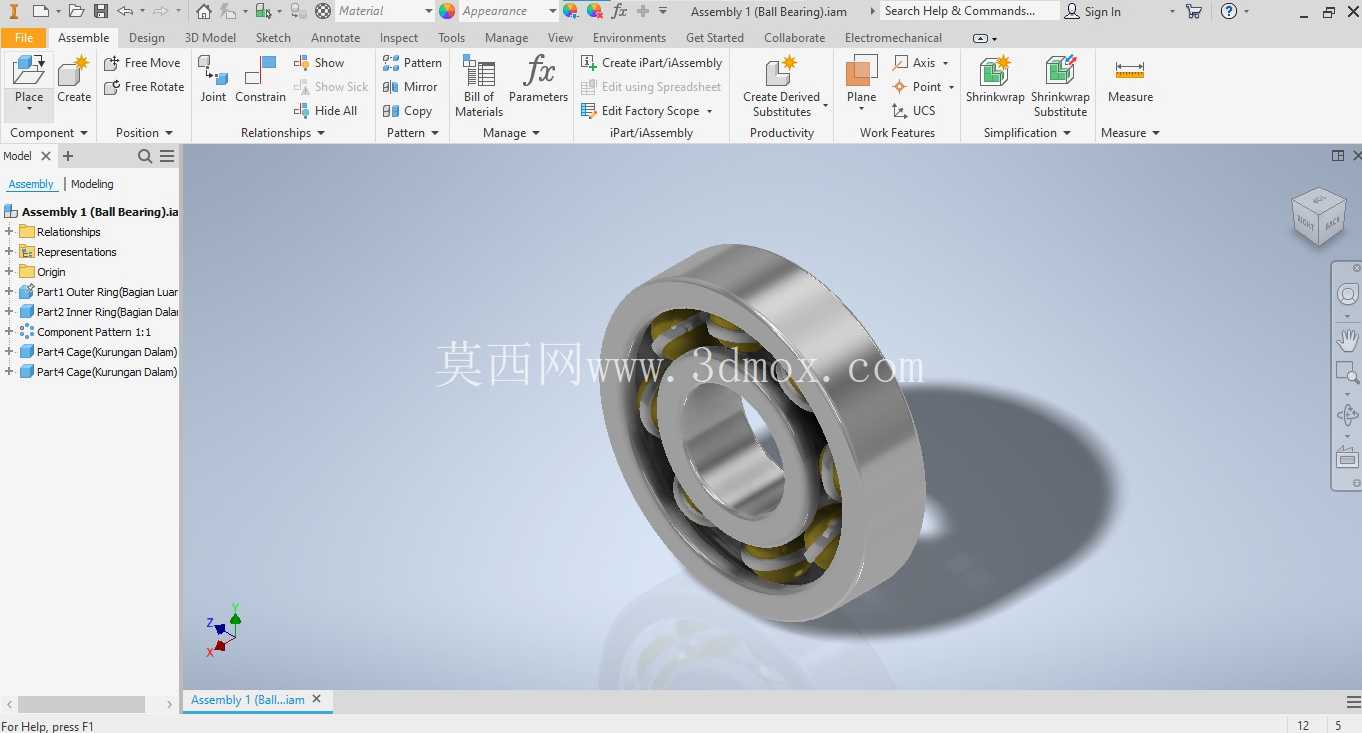

　　从结构细节来看，内外套圈的滚道经过精磨加工，表面粗糙度控制在合理范围，降低滚动体运转时的摩擦阻力，滚动体采用高精度球形结构，球径的分组差控制在微米级，保证每颗滚动体承受的载荷均匀，避免单颗滚动体载荷过大导致早期点蚀失效。保持架的材质通常根据应用场景选择，普通工况下采用冲压钢保持架，高速或低噪声工况下可以采用工程塑料保持架，降低运转时的碰撞噪声。在三维建模的装配约束设置中，需要模拟滚动体在滚道内的转动自由度，以及保持架与滚动体的相对运动关系，保证后续做运动仿真时，可以真实还原轴承运转时的滚动摩擦状态，为后续的轴系动力学仿真、寿命计算提供准确的模型基础。对于设备维护场景来说，这类轴承的安装通常采用热装或压装工艺，建模时预留的安装引导倒角可以有效降低装配难度，避免装配过程中对滚道、滚动体造成损伤，影响后续使用寿命。在密封结构的配套设计上，针对有粉尘、油污的应用场景，可以在轴承两侧增加防尘盖或密封圈结构，阻挡外部杂质进入滚道内部，同时防止轴承内部的润滑脂泄漏，延长轴承的维护周期。
