内六角带密封垫外螺纹油堵螺塞结构

　　在液压阀块、润滑管路、发动机缸体、变速箱壳体这类需要封堵工艺孔、油道孔的工业场景里，这类带密封结构的外螺纹螺塞是极为常用的封堵元件，相比无密封的普通堵头，它自带的铜质密封垫圈可以在拧紧后填充螺纹端面与安装孔口之间的微观间隙，避免油压工况下出现渗漏问题，在1.6MPa以内的常规润滑、液压回路里，这种密封结构的可靠性远高于生料带缠绕密封的方案，也不会因为生料带碎屑脱落进入油液造成阀卡、油路堵塞的故障。

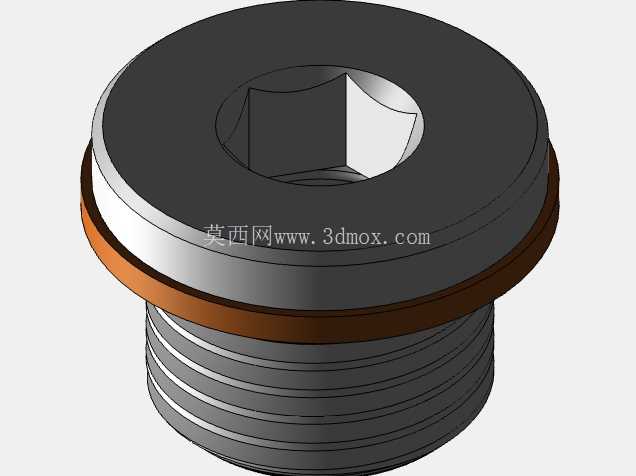

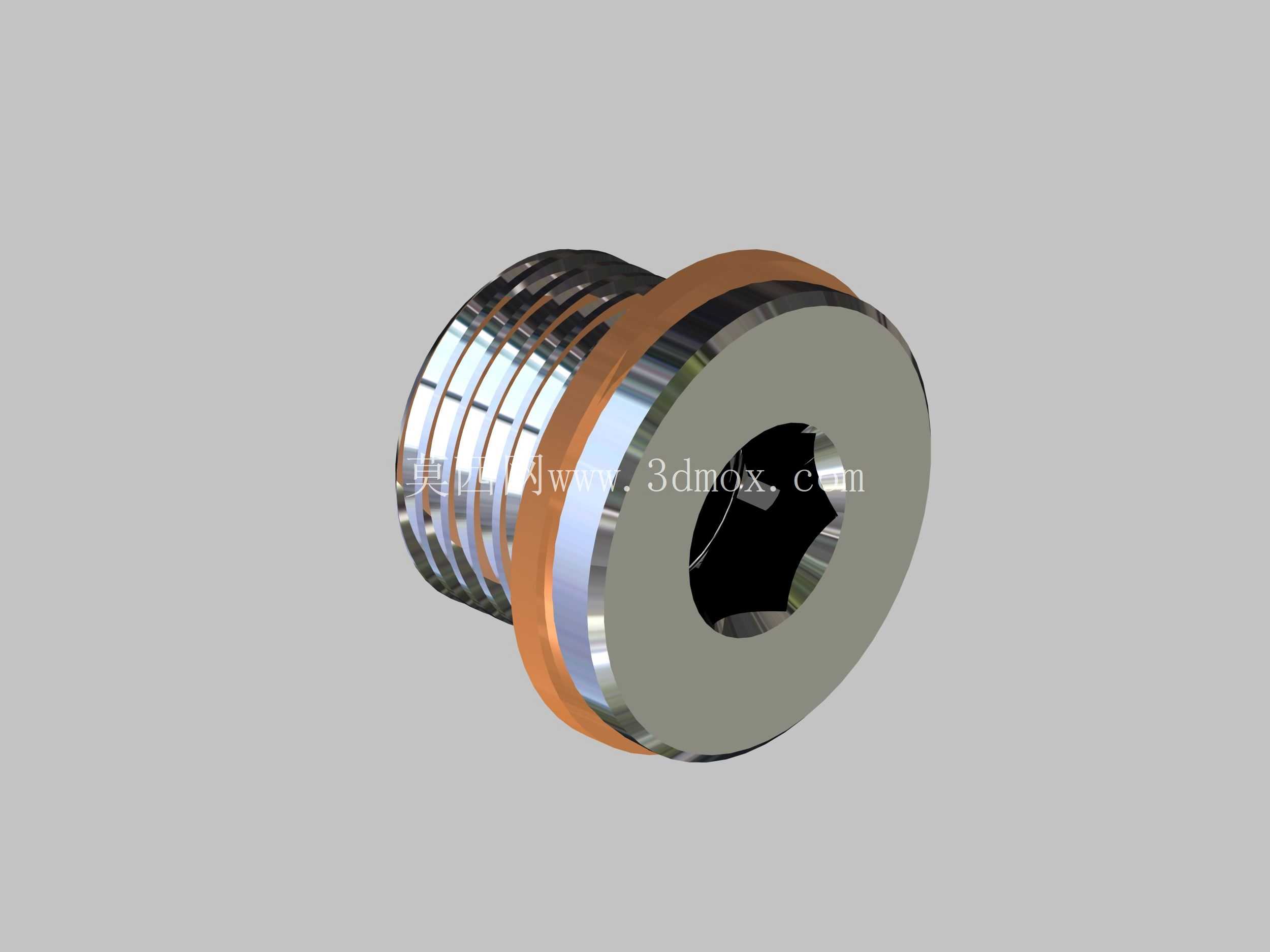

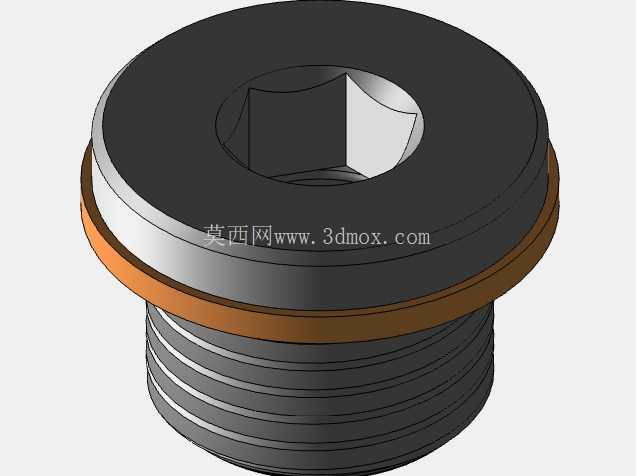

　　从结构设计来看，这款螺塞采用内六角驱动的形式，相比外六角堵头，它所需的安装操作空间更小，在阀块密集布孔、安装空间局促的位置，只需要对应规格的内六角扳手就可以完成拧紧操作，不会出现外六角扳手因为空间不足无法套入的问题；头部的法兰面做了精车处理，表面粗糙度控制在Ra1.6以内，和铜垫圈接触时可以形成均匀的压紧面，不会因为端面凹凸造成密封失效。螺纹部分采用的是公制细牙螺纹M16×1，细牙螺纹的螺距更小，螺纹自锁性更好，在设备运行存在振动的工况下，不容易出现松动退牙的问题，螺纹的有效旋合长度经过匹配设计，既保证足够的连接强度，也不会因为旋入过长造成螺纹孔底部干涉，适配常规工业阀块、壳体上的标准螺纹底孔深度，不需要额外调整底孔加工参数。

　　铜质密封垫的厚度和内径都经过匹配，内径略大于螺纹大径，安装时可以顺利套在螺纹根部，外径和螺塞头部法兰直径匹配，拧紧时垫圈受压均匀变形，不会出现垫圈被挤偏、切边的问题；螺塞的主体材质采用钢材，表面做了镀镍处理，具备基础的防锈能力，可以适应常规矿物油、乳化液的工作介质环境，不会在长期使用中出现锈蚀卡死、后续拆卸困难的问题。在实际选型安装时，需要注意安装孔口的倒角要控制在0.5×45°，避免孔口锐边切伤铜垫圈影响密封效果，拧紧力矩需要控制在对应螺纹规格的推荐范围内，力矩过大会造成铜垫圈过度压溃失去密封回弹能力，力矩过小则会造成压紧力不足出现渗漏；这类螺塞的头部外径比螺纹大径大出约4mm，在布局阀块孔位的时候，需要预留出对应的扳手操作空间，相邻孔位的中心距要大于螺塞头部半径加扳手回转半径的总和，避免出现安装干涉。

　　和锥螺纹堵头相比，这种直螺纹加端面密封的结构，拧紧时不需要在螺纹部分涂抹密封胶，拆卸后清理方便，重复使用时只需要更换铜垫圈就可以恢复密封性能，维护成本更低，在批量生产的液压设备、润滑系统里应用非常广泛，不管是出厂时封堵工艺孔，还是后期设备维护时更换油路堵件，都是非常成熟可靠的选型方案。建模过程中，螺纹部分采用标准牙型绘制，还原了细牙螺纹的牙距、牙高参数，内六角驱动槽的深度和对边尺寸符合对应紧固件的标准尺寸，密封垫圈和螺塞本体的装配位置准确，端面贴合关系符合实际装配状态，法兰面的倒角、螺纹尾部的退刀结构都做了还原，能够直接用于装配干涉检查、管路布局模拟的场景，也可以作为紧固件选型时的结构参考，帮助设计人员在布局阶段就确认安装空间、匹配螺纹孔参数，避免后期生产装配时出现干涉、密封失效的问题。
