改良版Prusa i3金属框架3D打印机结构

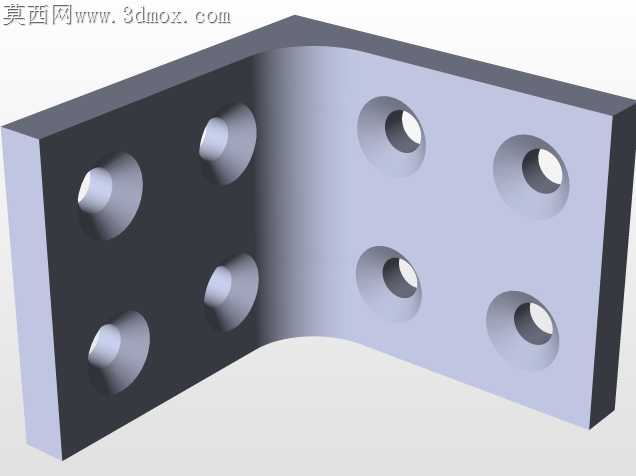

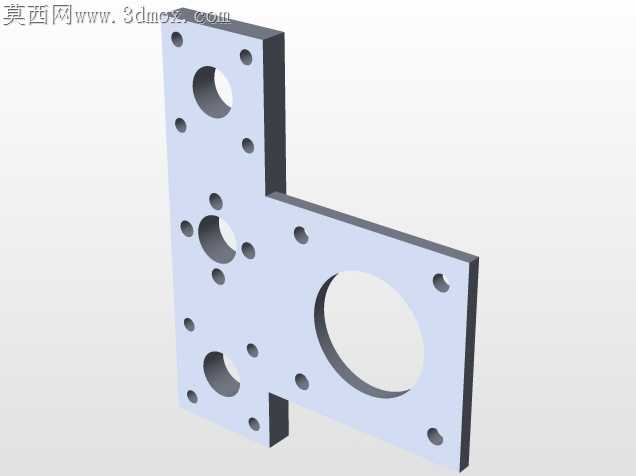

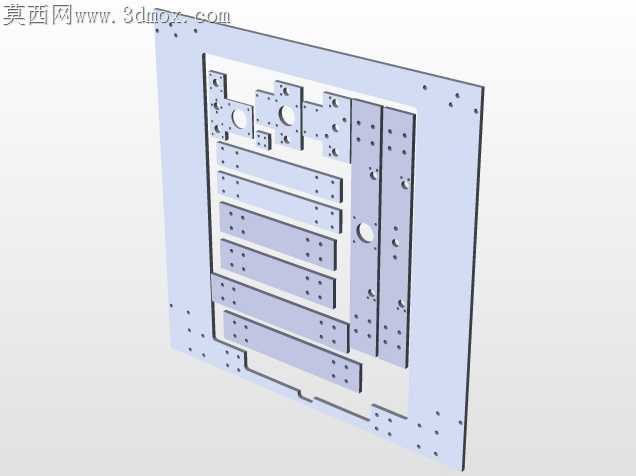

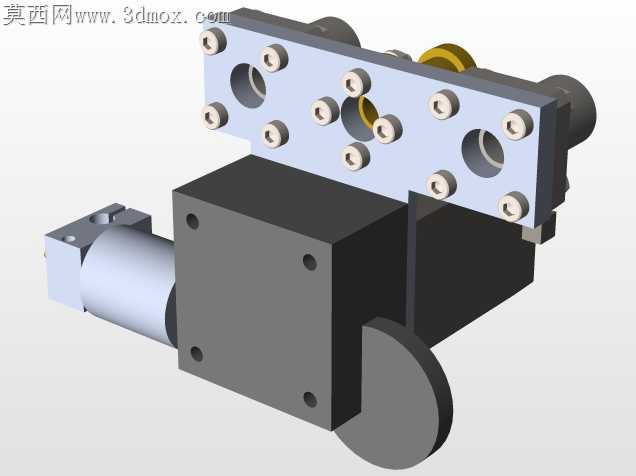

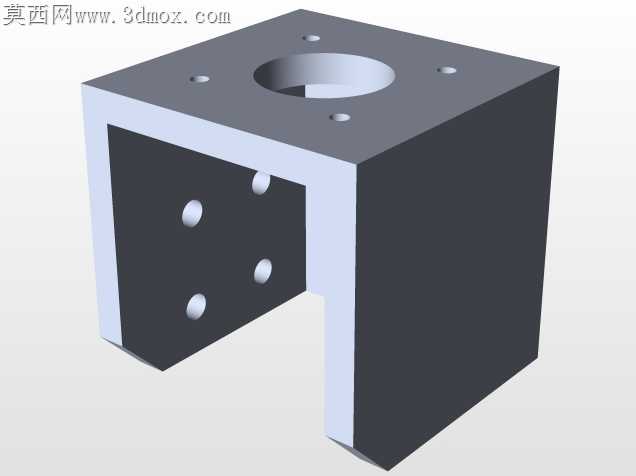

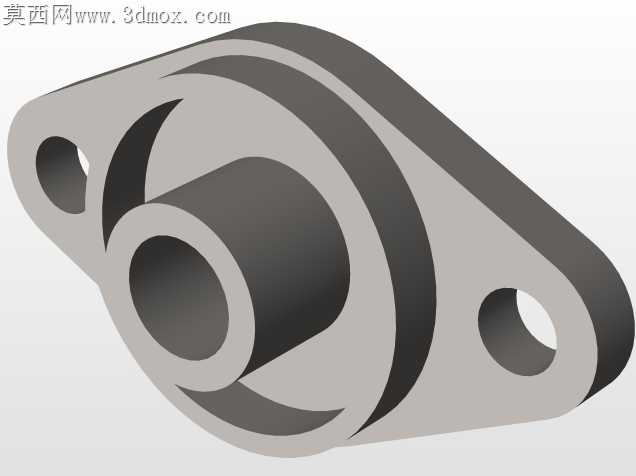

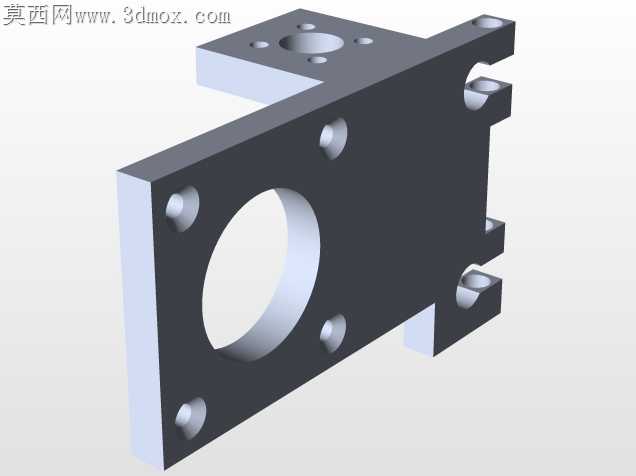

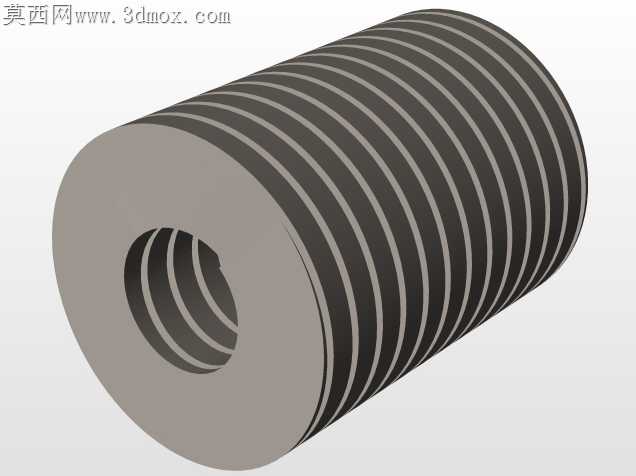

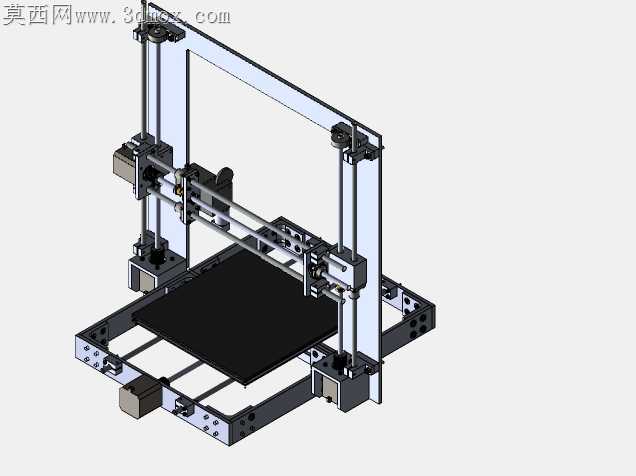

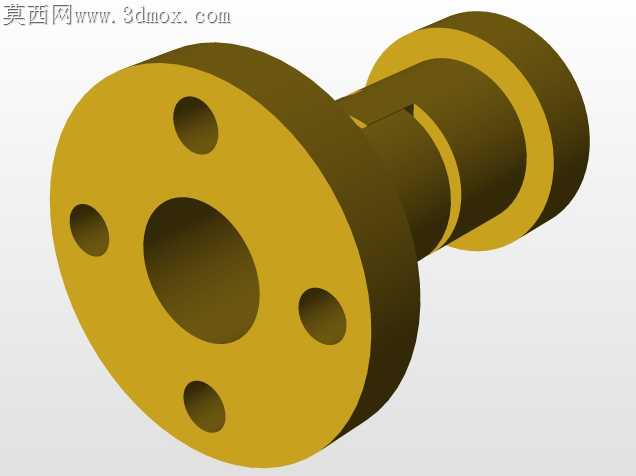

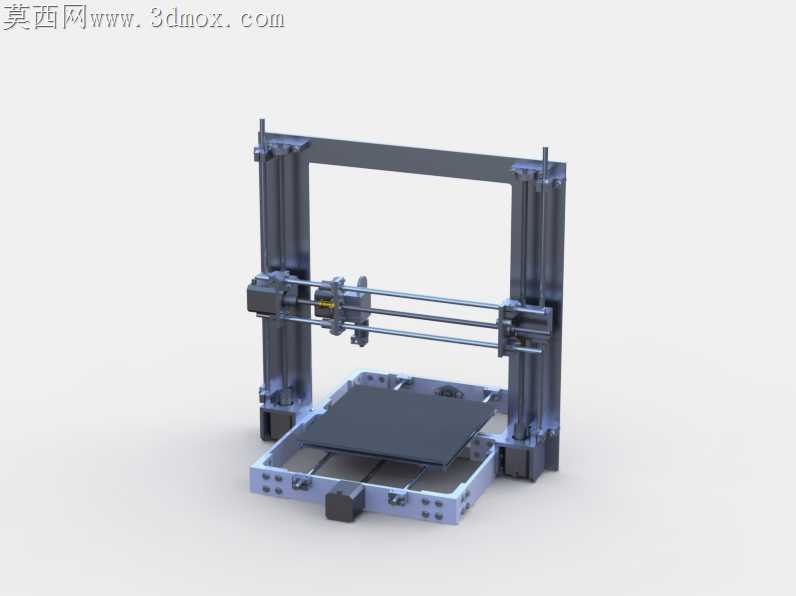

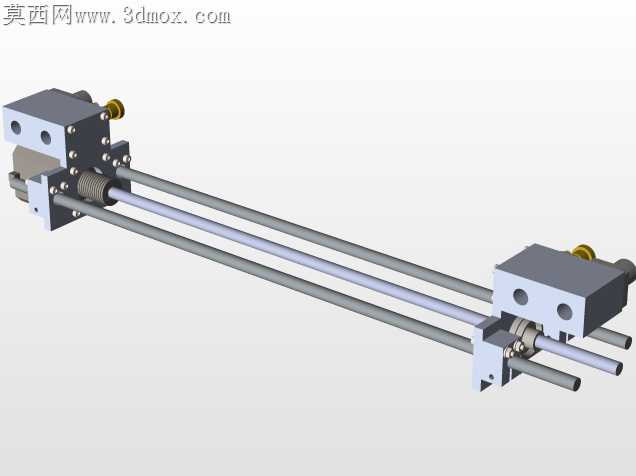

市售入门级Prusa i3机型普遍采用亚克力机架搭配皮带传动，长期运行后机架形变、皮带松弛带来的层纹偏移、Z轴 wobble 问题始终是桌面级FDM设备的核心痛点，这套改良结构从加工适配的角度出发，把所有影响长期精度的薄弱点做了针对性重构。框架部分放弃易应力开裂的亚克力板材，选用标准工业铝型材拼接，型材槽口直接作为直线导轨的安装基准，不需要额外加工定制安装板，下料时只要保证型材端面垂直度在0.05mm以内，拼接后整机框架的形位公差就能控制在0.1mm范围内，普通爱好者用普通铝材切割机就能完成下料，不需要上CNC做二次精加工，大幅降低自制门槛。传动部分把X、Y、Z三个轴的传动全部换成滚珠丝杠，替换原来的同步带结构，皮带长期使用的蠕变伸长问题被彻底解决，传动反向间隙能控制在0.02mm以内，打印时的层厚一致性比原版机型提升一个等级。热床安装位置特意做了下调，避开原版机型热床悬在Y轴导轨上边缘的设计缺陷，打印大尺寸模型时热床重心落在导轨支撑区间内，不会因为平台负重偏移导致Y轴运行卡顿。框架外围固定件全部采用标准1/4英寸6m铝型材配套紧固件，大部分零件都能从标准五金件库存里选配，不需要单独定制异形零件，加工时只需要给型材打对应的安装孔位就行，不需要做复杂的铣削工序。重新设计的X、Y轴滑座把导轨安装面和滑块固定座做成一体化结构，装配时不需要反复调整平行度，只要把导轨卡进型材槽位锁紧螺丝，就能保证两轴导轨的平行度误差在允许范围内，省去了原版机型装配时反复打表校准的繁琐步骤。整套结构算下来核心硬件成本控制在合理区间，所有非标准件的加工难度都适配普通小型铣床的加工能力，不需要五轴设备就能完成全部零件加工，个人DIY或者小批量试制都能直接套用这套结构方案，装配完成后不需要做过多调试就能打出精度稳定的样件，长期连续运行也不会因为机架形变、传动松弛出现精度衰减。
