桌面级FDM熔融沉积成型3D打印机结构

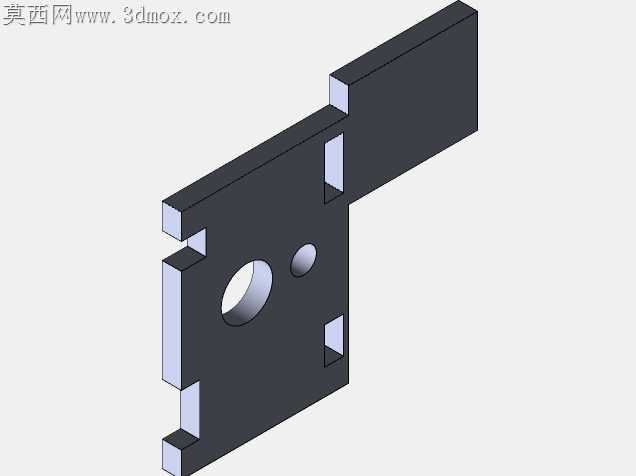

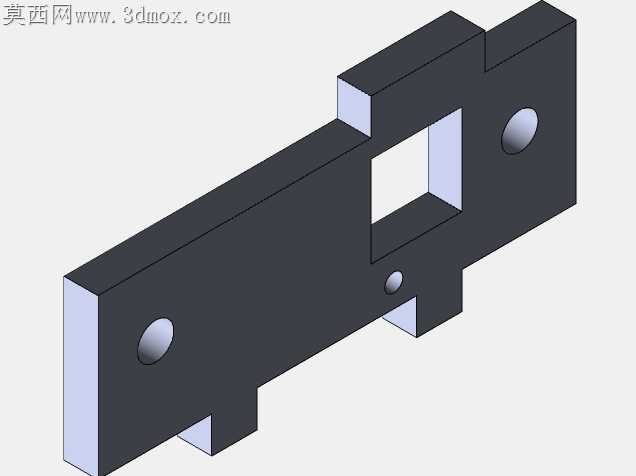

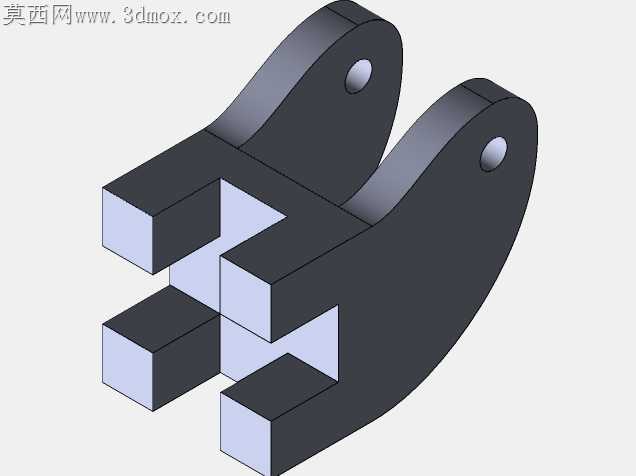

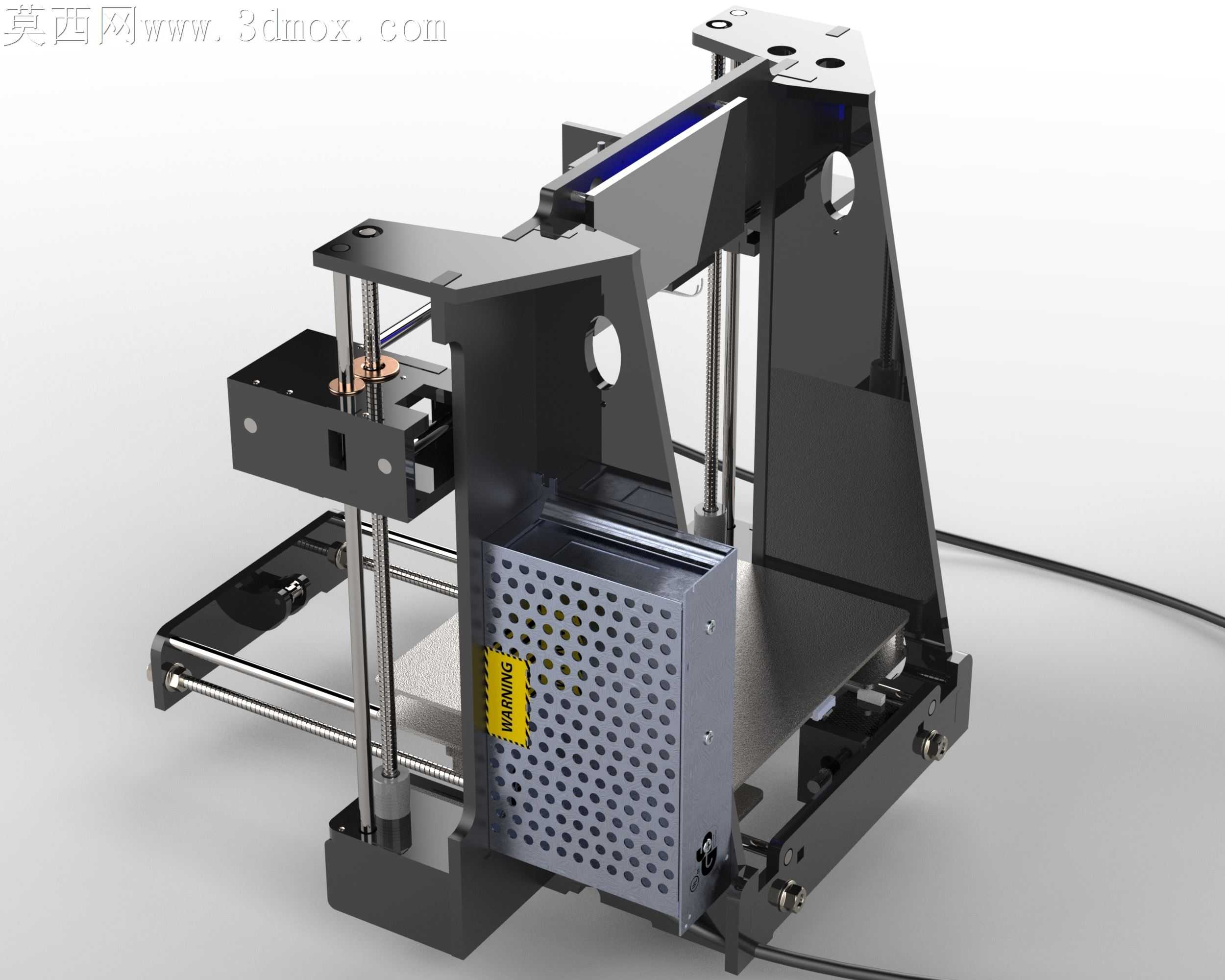

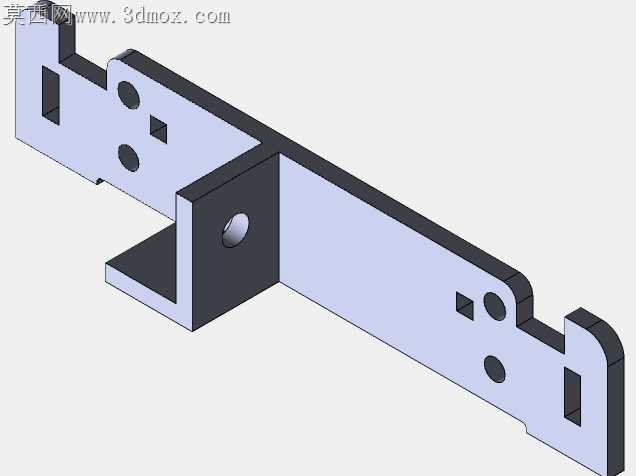

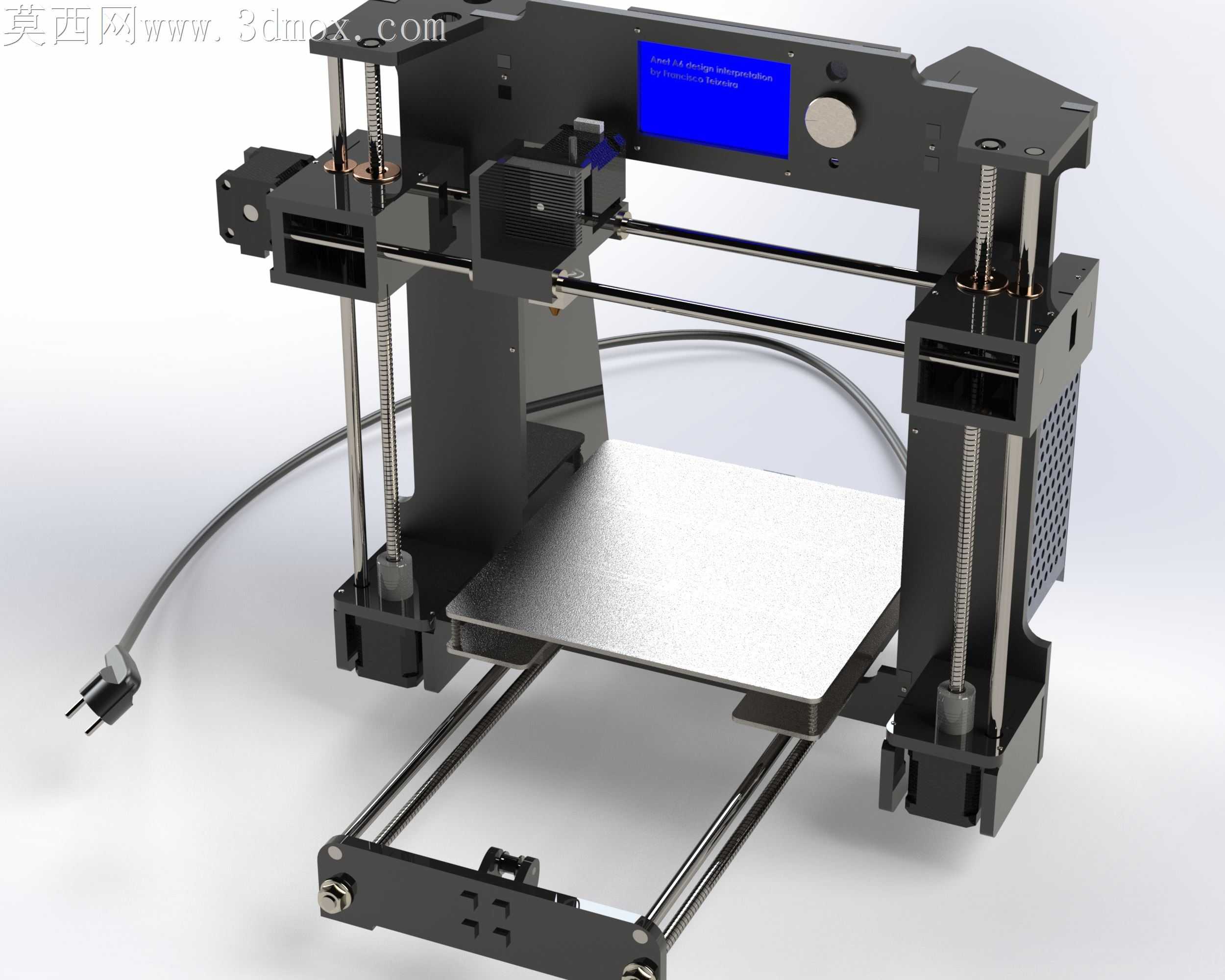

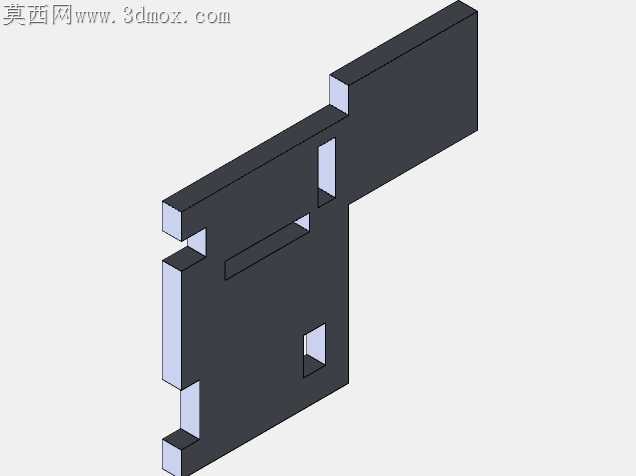

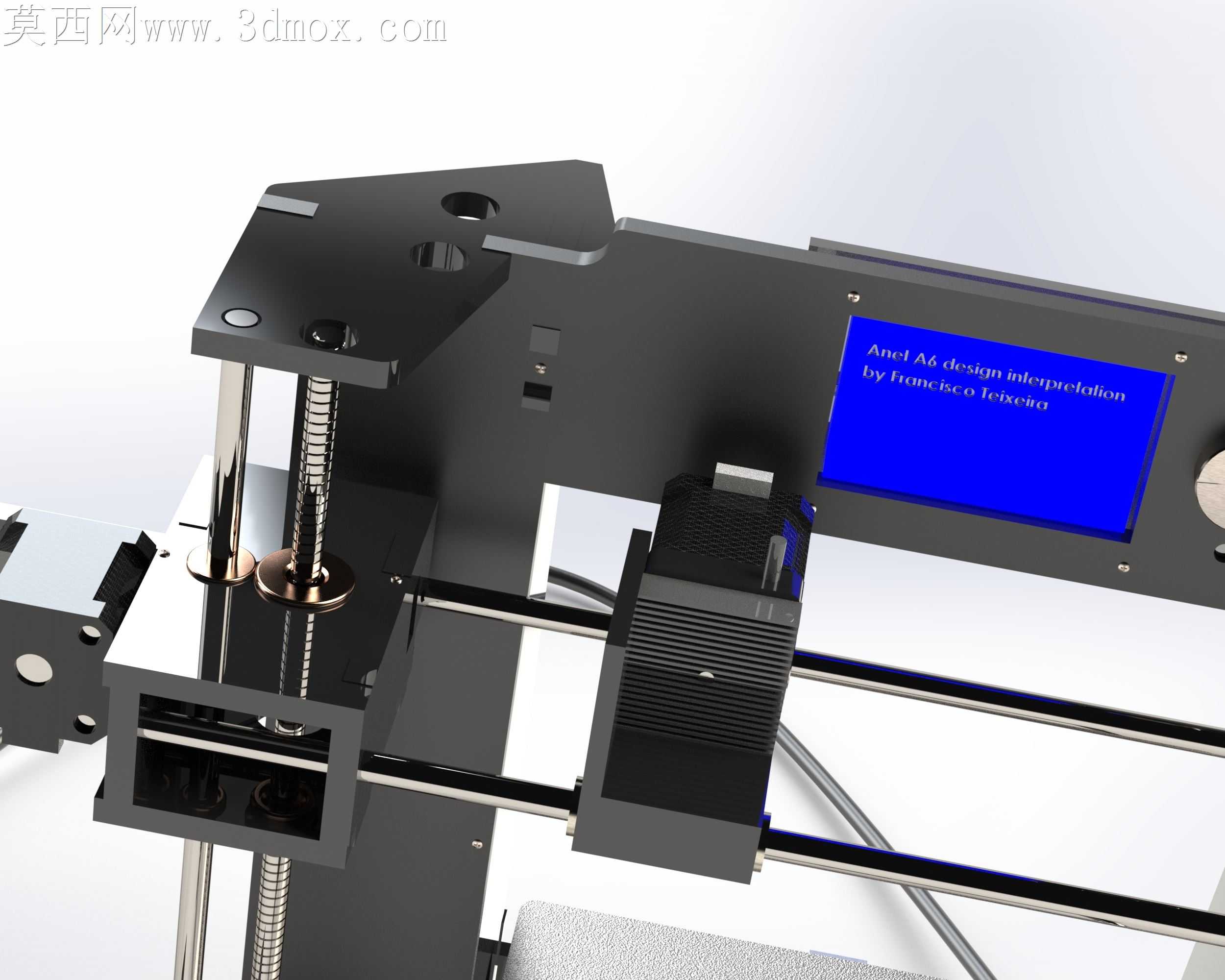

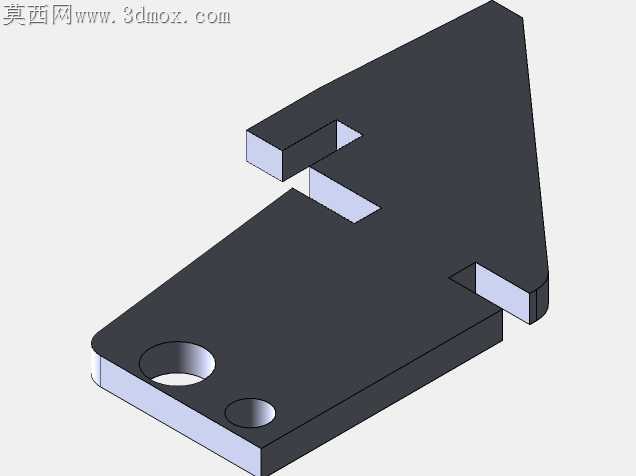

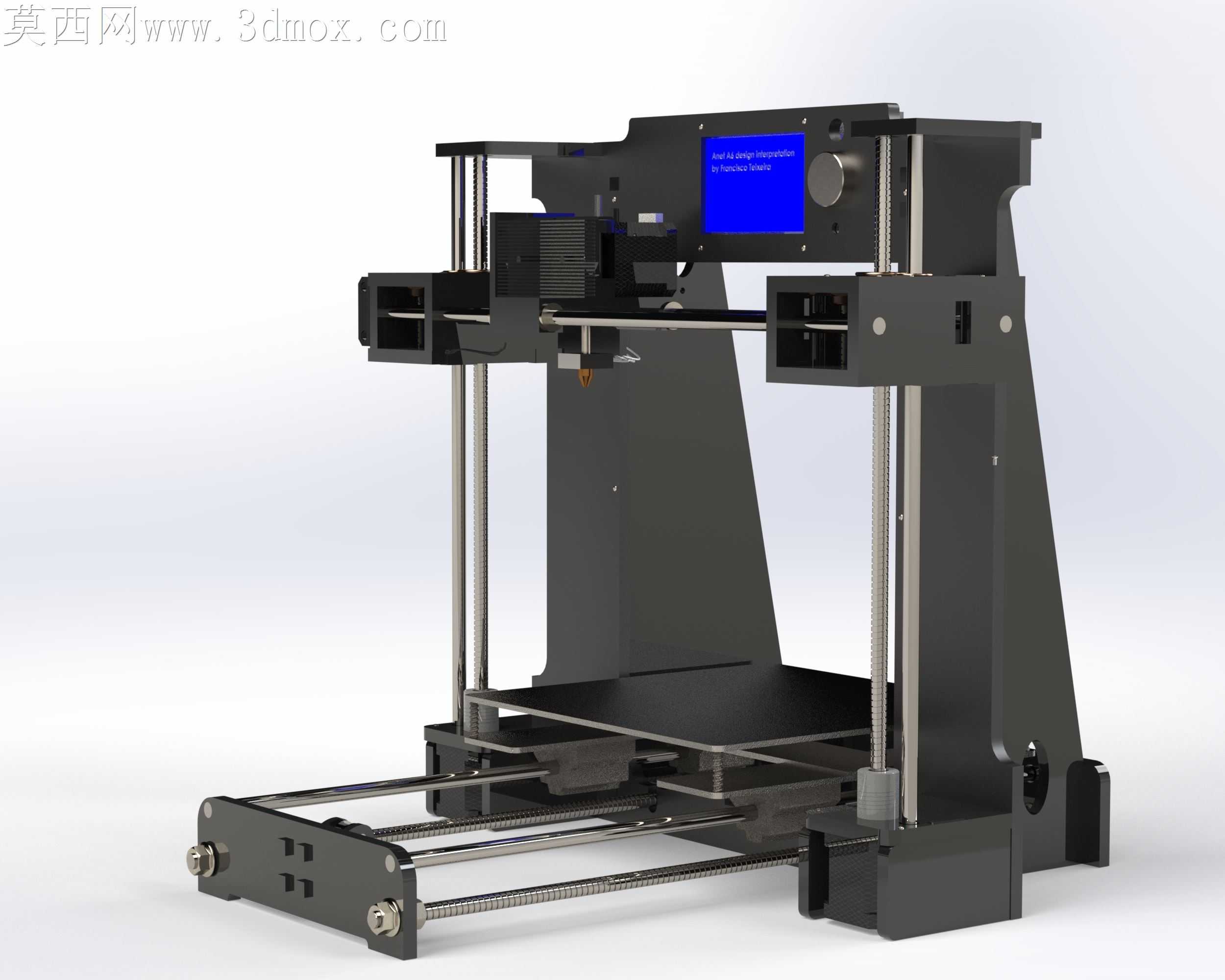

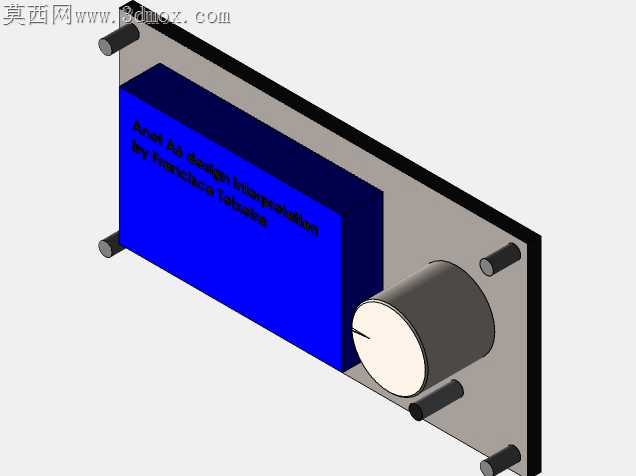

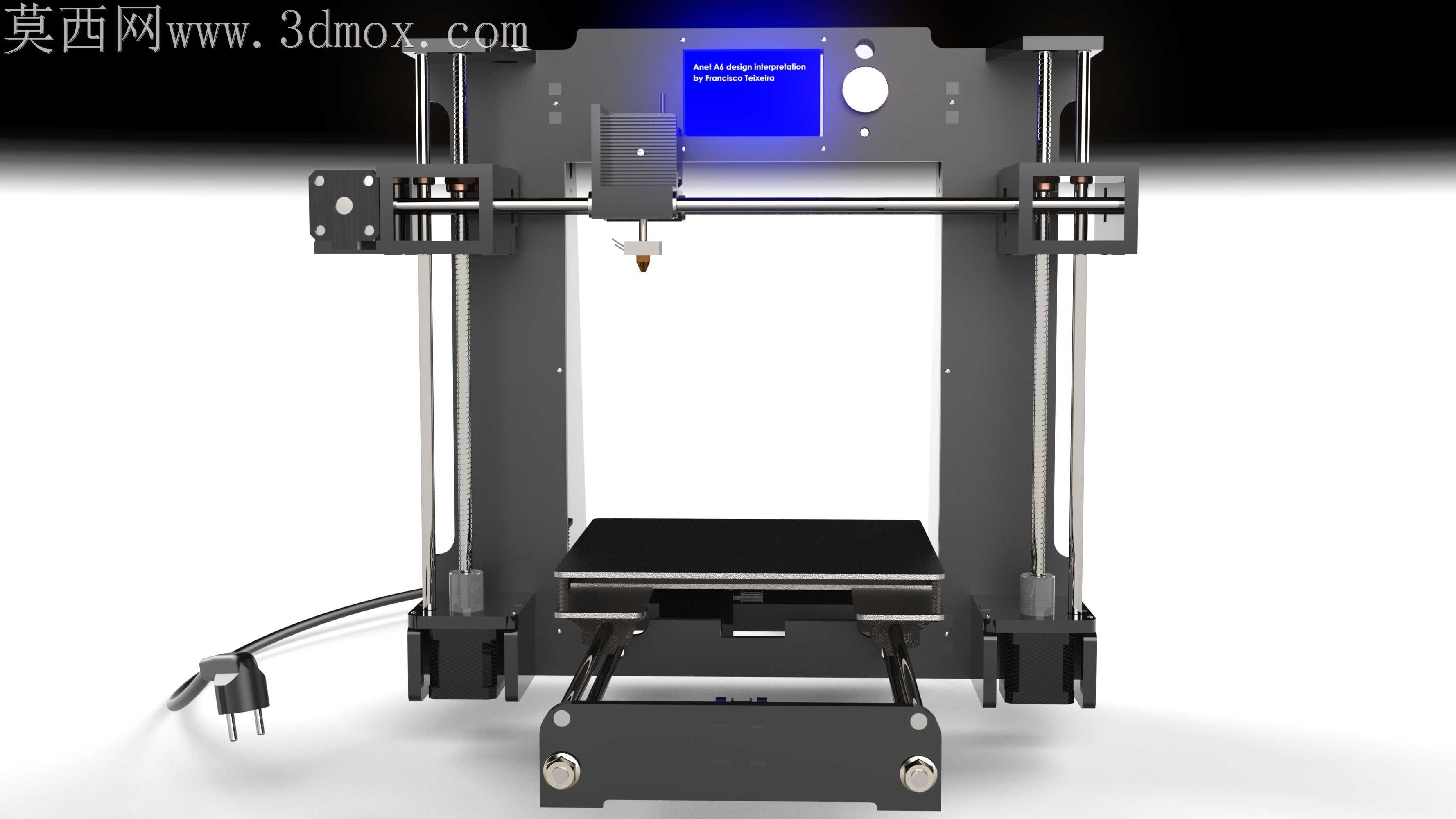

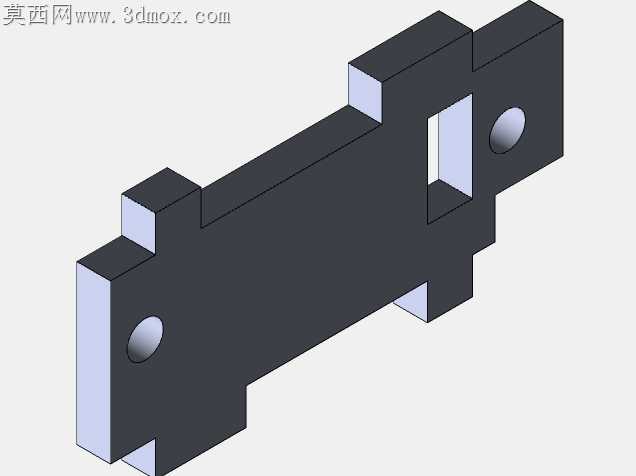

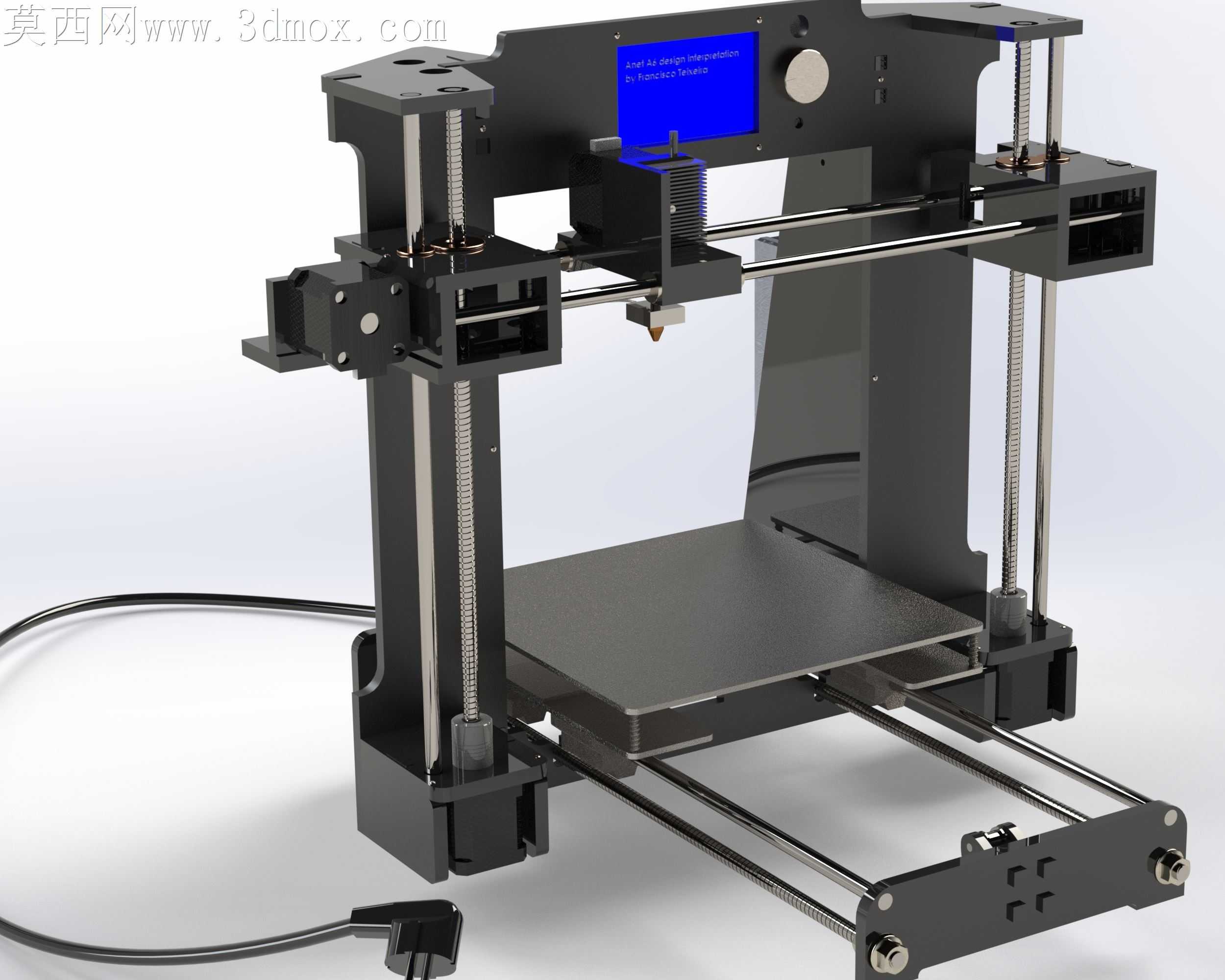

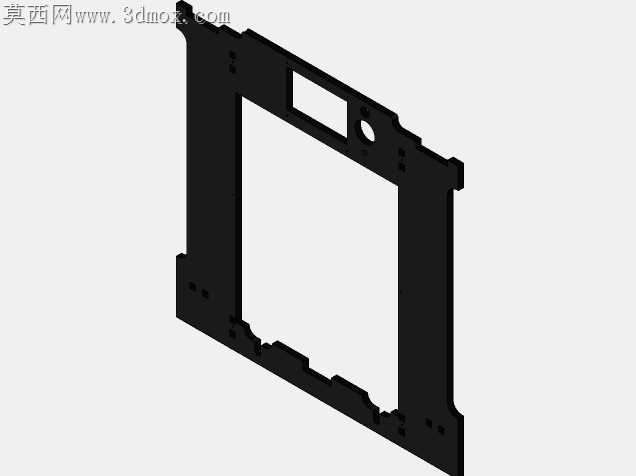

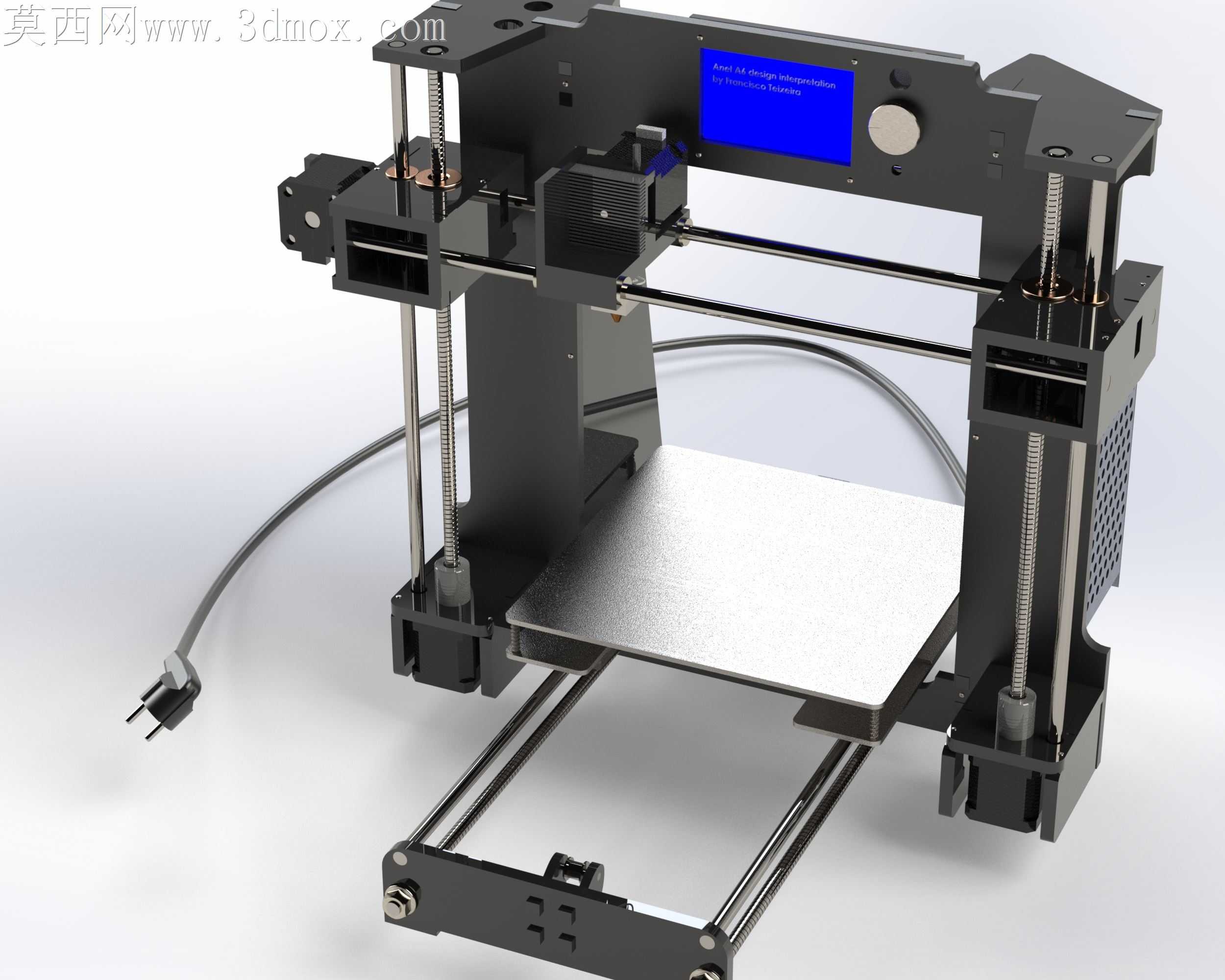

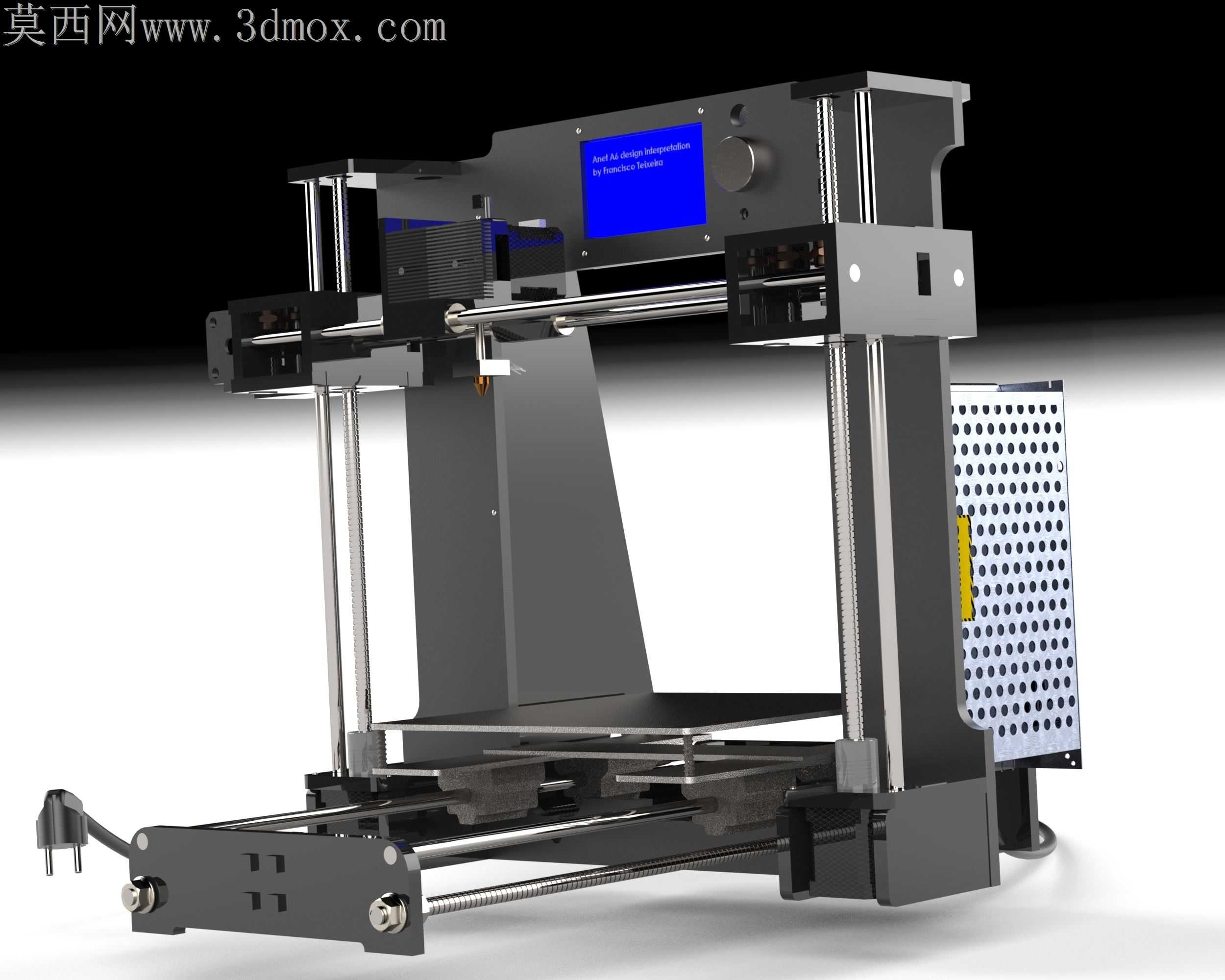

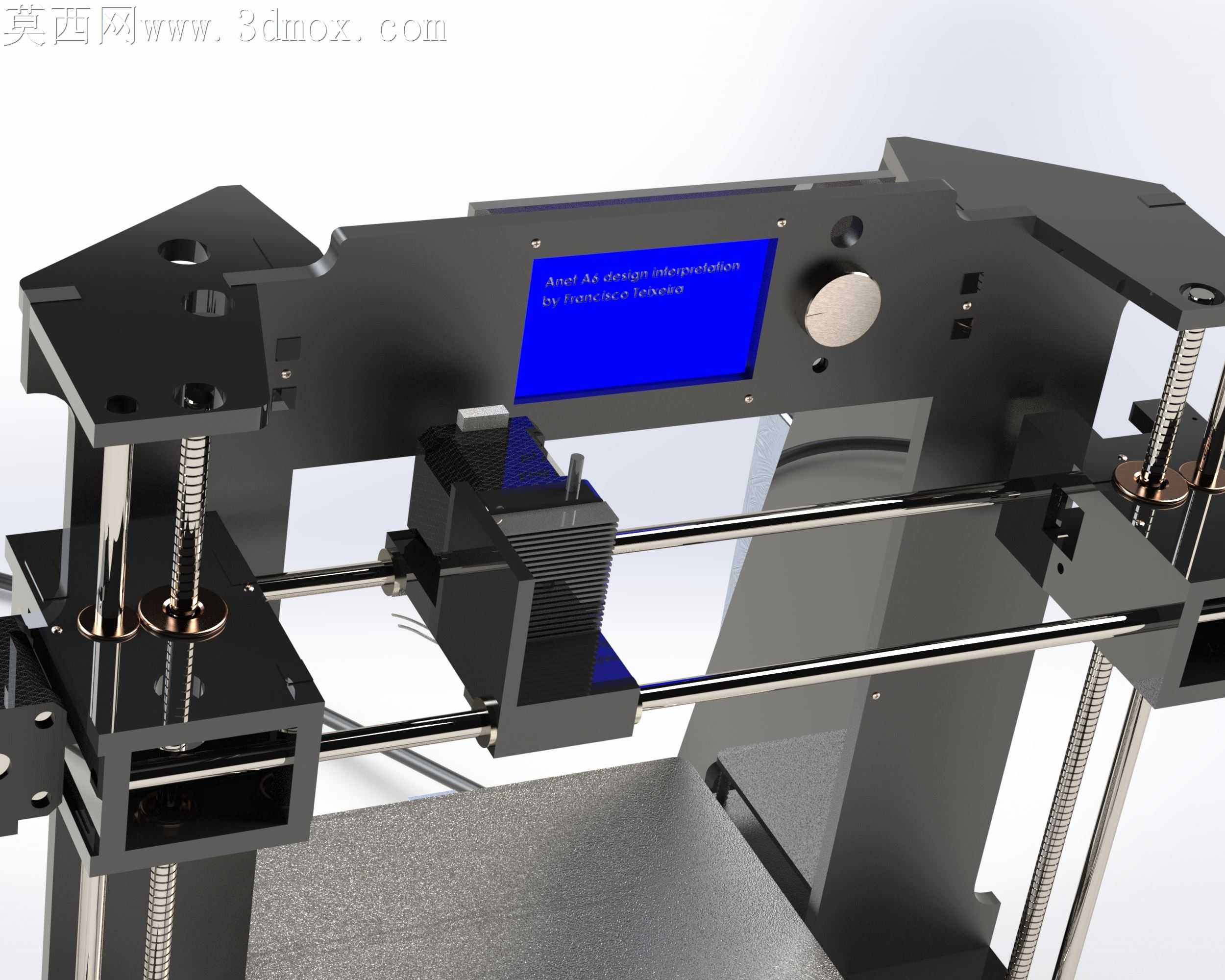

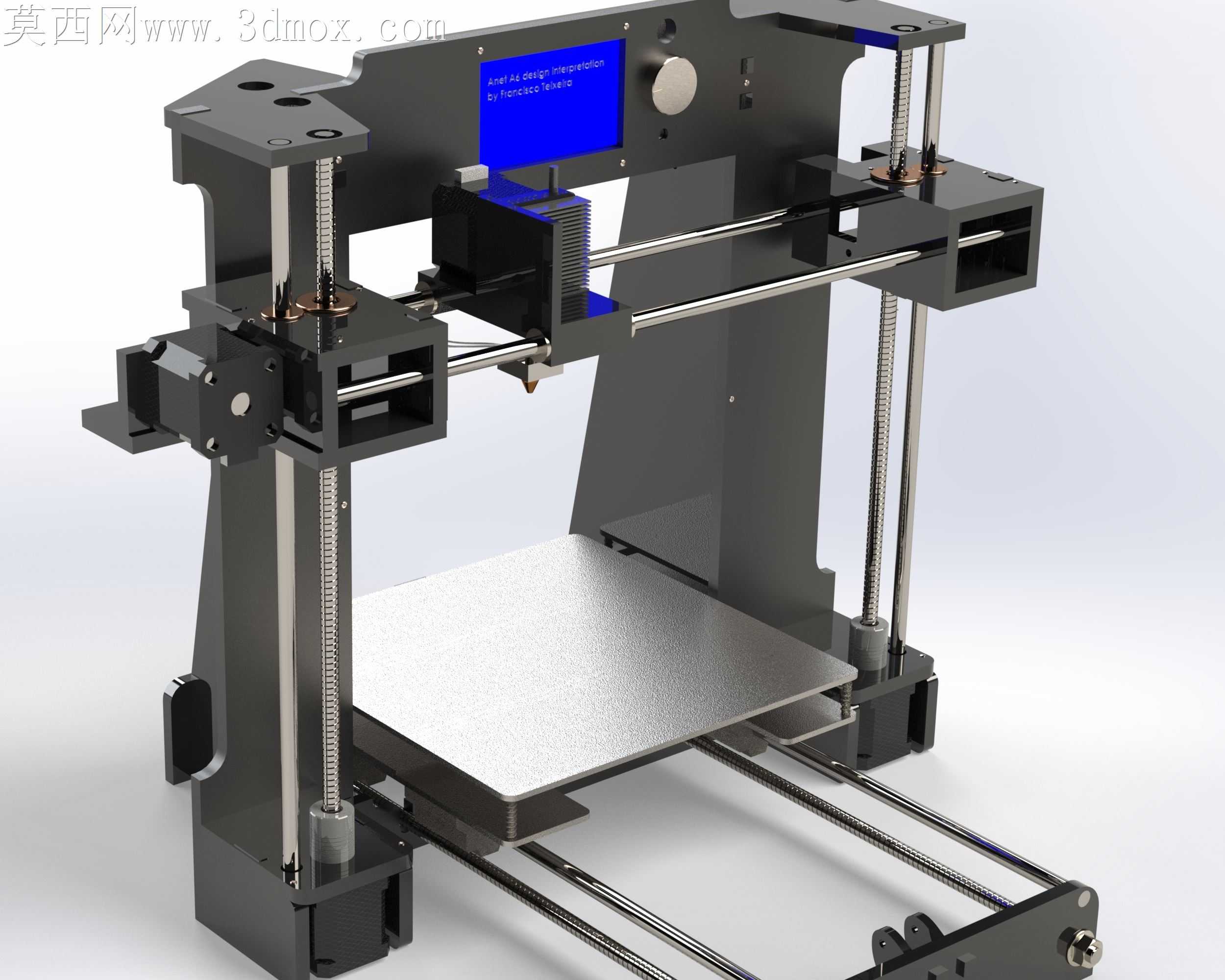

桌面级FDM设备的框架刚性不足，一直是入门机型打印层纹偏移、高速工况下抖振的核心诱因，这款机型的框架设计没有沿用常见的单块亚克力板拼接方案，而是采用双侧立式金属型材搭配上下横梁的龙门式承力结构，Z轴的两根光导杆直接锁附在两侧立式支撑的加工基准面上，避免了多块板材拼接带来的累计形位公差，光杆安装位的沉孔深度做了0.2mm的公差冗余，既可以保证锁紧后光杆的垂直度偏差控制在0.02mm以内，也不会因为过定位导致光杆产生内应力弯曲，影响Z轴升降的顺滑度。X轴的运动模组直接挂载在龙门横梁的线性导轨上，挤出头的安装座做了下沉式设计，将加热块、散热风扇的重心尽量贴近导轨滑块的中心位置，减少高速往复运动时的偏摆力矩，打印平台采用Y轴前置的运动布局，平台下方的调节螺母分布在三个角点位置，每个螺母下方都加装了硅胶阻尼垫，既可以抵消平台加热后的热胀形变带来的调平偏移，也能减少Y轴快速启停时平台的共振异响。电控模块没有像常规入门机型那样塞在框架底部的封闭仓内，而是独立挂载在框架右侧的镂空金属板上，镂空的孔阵既可以给驱动板、电源模块提供自然对流的散热通道，也能减少电机、加热线路的电磁干扰对屏幕显示、温度传感的影响，屏幕模块嵌装在前侧横梁的居中位置，操作视角刚好适配桌面站立或坐姿操作的高度，屏幕的安装座预留了卡扣位，不需要额外打螺丝就能完成面板的固定，后期维护拆换不需要拆解整个框架。走线的排布全部沿着框架型材的内槽走，每间隔5cm就有一个线卡固定位，避免运动部件往复移动时拉扯线缆导致的外皮磨损、接触不良问题，挤出头的散热风道做了斜向导流设计，冷风直接吹向喷嘴上方的喉管位置，不会直吹刚挤出的熔融耗材导致层间粘结力下降，设备后侧的电源接口做了内凹设计，插头插入后不会突出机身背面，贴墙放置时不会挤压电源线导致绝缘层破损。所有的连接螺丝都采用同规格的内六角螺栓，除了锁附光杆的紧定螺丝外，其余位置的螺丝长度都做了统一，组装时不需要频繁更换批头，也不会出现螺丝过长顶穿型材、过短锁附不牢的问题，框架底部的四个脚垫高度可调，放置在不平整的桌面时可以快速调平整机水平，避免机身倾斜带来的打印件重力偏移问题。
