车载T2-602功率放大器结构设计

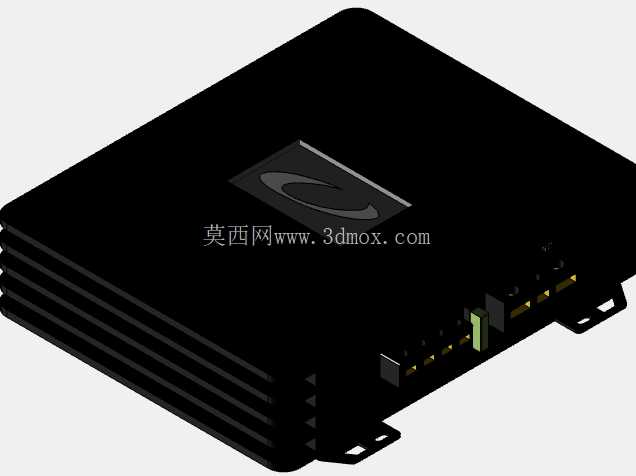

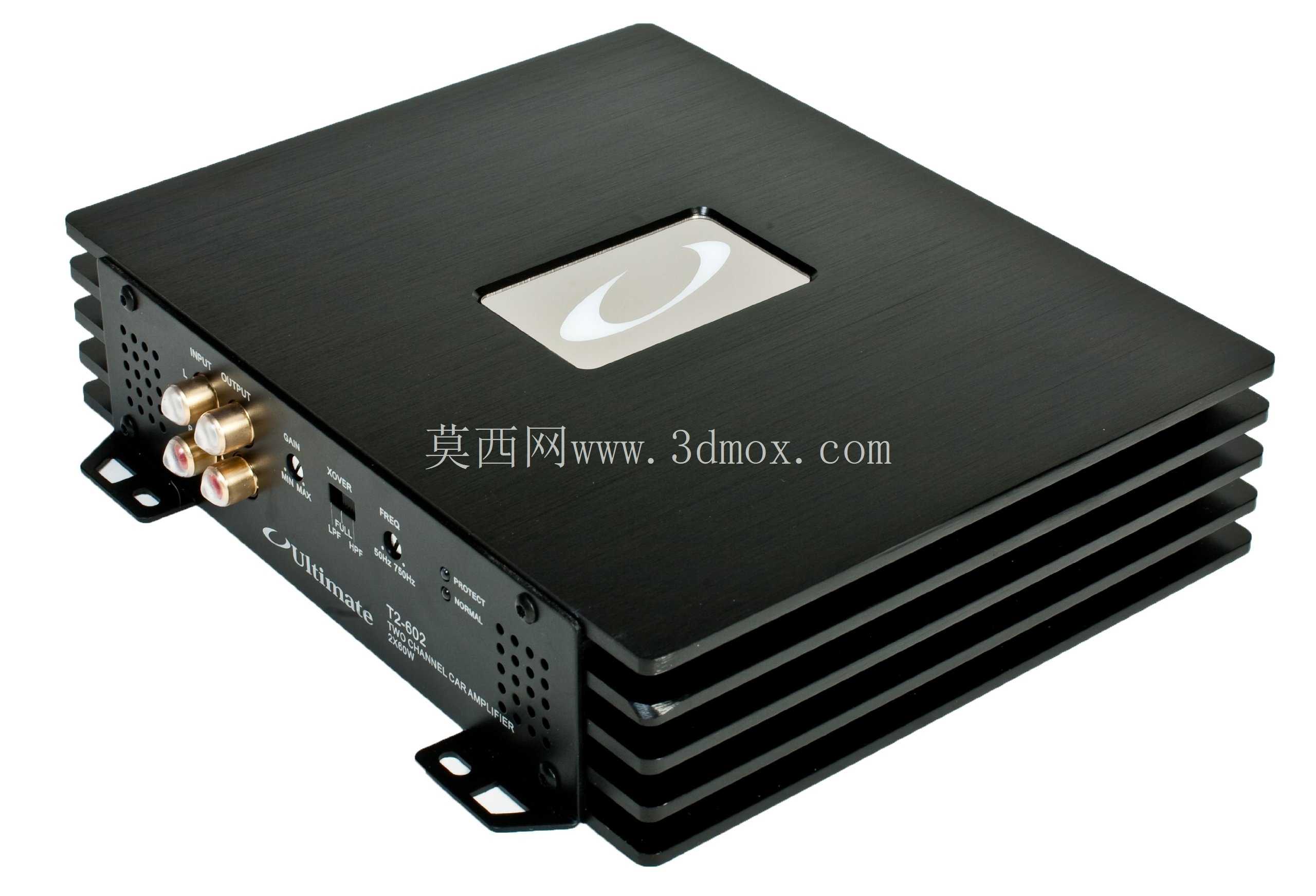

　　壳体采用多鳍片式的一体化压铸结构，这一设计并非单纯为了外观质感，核心是解决车载大功率功放的散热痛点——车载设备没有额外的主动散热风扇空间，全靠壳体自身的热传导带走功率管工作产生的热量，鳍片的排布方向顺着车辆行驶时的气流方向设计，车辆行进过程中后备箱缝隙进入的气流可以顺着鳍片间隙快速流过，带走热量，避免长时间高功率输出时出现过热保护。接口部分全部布置在设备的同一侧，包含RCA音频输入接口、电源接线端口、增益调节旋钮以及信号指示灯，这种单侧集中布局的设计，极大方便了后期改装布线，所有接线都可以从同一侧梳理固定，不会出现线缆杂乱缠绕的情况，也避免了线缆横跨设备本体影响散热。这款车载功率放大器的结构设计，核心围绕车载恶劣工况下的长期稳定运行展开，首先从安装场景来看，车载功放通常布置在后备箱侧壁、座椅下方这类空间局促的位置，因此整体采用扁平长方体的紧凑布局，壳体侧边预留带安装孔的固定支耳，支耳的开孔尺寸、孔位间距完全适配车载改装常用的M5固定螺栓，安装时可直接通过支耳将设备固定在车身钣金或者改装支架上，不会因为车辆行驶中的持续振动出现松脱移位。

　　从内部结构的设计逻辑来看，压铸壳体的内部预留了功率管、电容、PCB板的安装定位柱，所有定位柱的位置都经过公差匹配，PCB板装配时不需要额外调整位置，直接通过螺丝锁紧即可，内部的走线槽也做了预留，强电供电线路和弱音频信号线路分开走不同的槽位，避免车载电路的电磁干扰串入音频链路产生底噪。壳体的上下盖结合面做了台阶式的止口设计，装配后可以阻挡日常行车过程中溅入的水渍、灰尘，满足车载电子设备的基础防护要求，不会因为后备箱偶尔放置带水的物品、或者洗车时的少量溅水导致内部电路短路。设备正面预留了品牌标识的镶嵌位，采用嵌入式的金属铭牌设计，既不会因为突出的标识影响安装空间，也能提升整体的外观质感。

　　在设计过程中，还充分考虑了车载场景的电磁兼容要求，壳体采用导电性能良好的铝合金压铸成型，上下盖装配后形成完整的屏蔽腔体，可以隔绝车辆上点火系统、其他车载电子设备产生的电磁干扰，保证音频输出的纯净度，同时也避免功放自身的工作信号干扰车辆上的其他电控单元。从安装边界来看，设备的整体厚度控制在较低的尺寸范围内，即使安装在座椅下方也不会影响座椅的正常调节滑动，侧边的接口伸出长度也做了限制，插上线缆之后不会额外占用过多的侧向空间，适配绝大多数乘用车型的改装空间要求。

　　这类车载功放的核心用途是为车载音响系统提供足够的音频输出功率，推动车载低音炮以及套装喇叭，弥补原车主机输出功率不足的问题，提升车载音响的动态表现，尤其是在低音回放环节，足够的功率储备可以让低音的下潜更深、力度更足，满足车载音响改装的需求。在结构建模过程中，所有的安装孔位、鳍片厚度、壳体壁厚都经过了强度校核，壳体壁厚控制在合理范围内，既保证足够的结构强度，不会因为安装时的紧固力出现变形，也不会因为壁厚过厚导致整体重量过大，增加车辆的额外负载。支耳的位置做了加强筋设计，避免车辆长期颠簸振动导致支耳断裂，接口部分的开孔尺寸和常用的车载音频接插件完全匹配，不需要额外定制接插件，降低后期生产和改装的配件成本。
