马自达MX5NB车用前减震器结构设计

项目分类:汽车类 发布时间:2026-06-18 ID:1185351
  • 马自达MX5NB车用前减震器结构设计
  • 马自达MX5NB车用前减震器结构设计

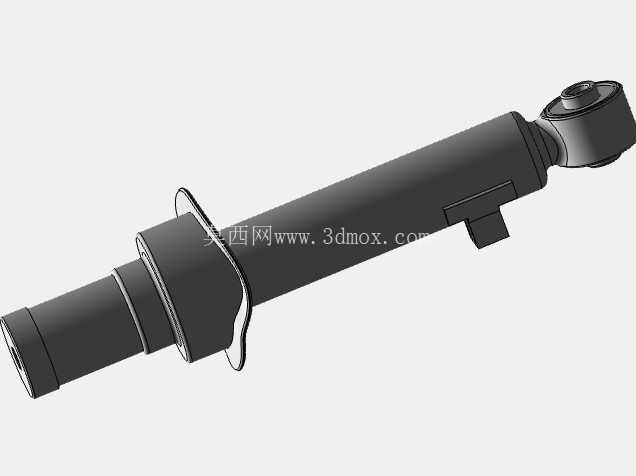

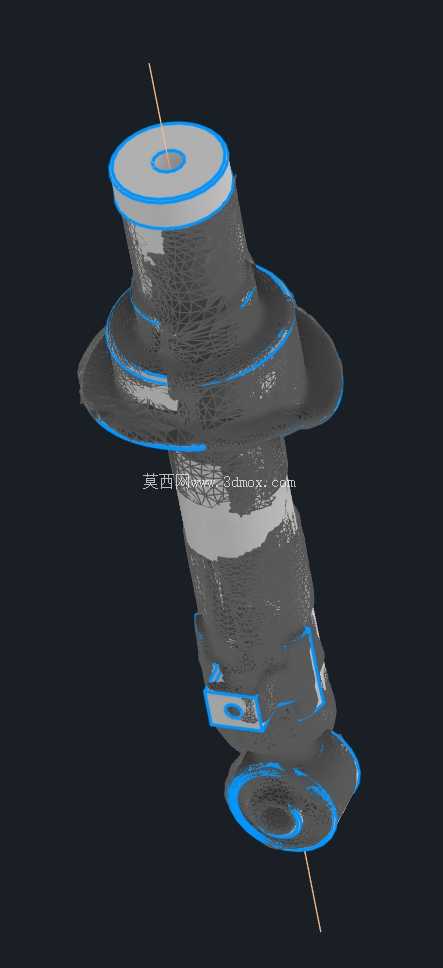

  这款前减震器对应马自达MX5 NB车型的前悬架安装位,属于底盘悬架系统里的核心阻尼承载部件,日常装车后主要承担过滤路面颠簸冲击、约束悬架往复弹跳、保证轮胎接地附着力的作用,在跑车定位的车型上,还要兼顾操控支撑性与日常行驶的滤震质感平衡,不能像纯竞技减震那样过硬丧失日常通勤的舒适性,也不能像家用车减震过软导致过弯侧倾过大、高速变道车身跟随性不足。从结构设计来看,整体采用筒式液压阻尼结构,上端的吊耳结构直接对接车身前减震塔的安装点位,下端的轴颈结构对接转向节的安装接口,中间的限位挡圈是用来匹配悬架螺旋弹簧的安装座位置,预留的侧方凸台是ABS线束或者刹车管路的固定卡扣安装位,避免车辆行驶过程中线束随悬架摆动产生干涉磨损。

  做三维建模的时候,首先要核对实车的安装边界尺寸:上端吊耳的衬套中心到下端安装轴颈端面的距离要和原车减震器的自由长度完全匹配,误差控制在0.5mm以内,否则装车后会出现车身高度异常、悬架行程不足的问题;吊耳的衬套内孔直径、安装螺栓孔位的同轴度要严格按照原车安装公差设定,不然装车时会出现螺栓穿入困难、行驶过程中衬套偏磨的问题;中间的弹簧安装挡圈的直径、台阶高度要匹配原车螺旋弹簧的内径与弹簧端部的圈径,避免弹簧安装后出现偏心,导致减震器活塞杆受侧向力过早漏油失效。

  设计过程中还要考虑减震器的工作行程,压缩行程末端要预留足够的缓冲块安装空间,避免悬架压缩到极限时金属部件直接硬接触产生冲击;拉伸行程的限位要匹配原车悬架的下摆臂摆动极限,防止减震器被过度拉脱。侧方的管路固定凸台的位置要避开转向时的轮胎运动包络,同时也要避开减震器自身上下运动时与周边部件的干涉,比如转向拉杆、刹车卡钳、轮拱内衬这些部件,在车轮打满方向、悬架上下跳动的全行程范围内,都要预留至少10mm的安全间隙,防止运动过程中出现磕碰。

  从实际应用场景来说,这款减震器不仅可以用于原车配件的替换建模参考,也可以作为改装减震器开发的基础模型,在原有安装位完全兼容的前提下,可以调整阻尼筒的直径、活塞杆的粗细,来适配不同的阻尼阀系设计,满足赛道驾驶或者街道改装的不同需求。建模的时候对各个安装接口的细节做了还原,包括上端吊耳的衬套压装台阶、下端轴颈的定位卡槽、中间挡圈的焊接让位结构,这些细节都是实际生产装配中必须考虑的点,如果忽略这些结构,后续做工程图转化或者开模生产的时候就会出现装配问题。另外,减震器外筒的表面处理结构也做了对应设计,筒身的粗糙度设定要满足防尘套的安装要求,避免灰尘进入油封导致漏油,上端的油封安装位的同轴度要求控制在0.03mm以内,保证活塞杆往复运动的时候不会偏磨油封。在做结构校验的时候,要模拟车辆满载、过弯、过减速带等多种工况下的受力情况,减震器筒身的壁厚要满足侧向力与轴向冲击力的强度要求,不能出现筒身变形的情况,同时重量也要控制在合理范围,避免增加簧下质量影响车辆的操控响应。
