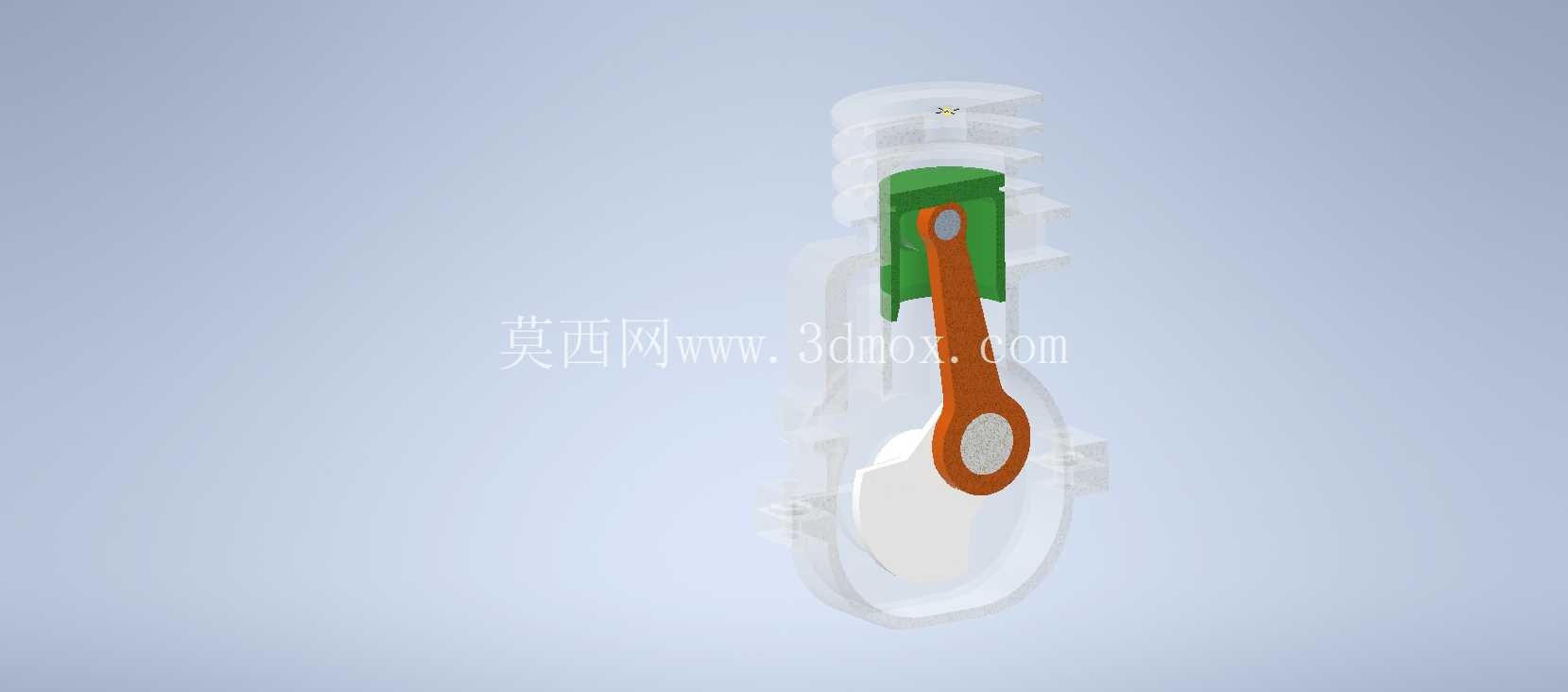

二冲程内燃发动机曲柄活塞机构三维结构

　　从结构设计逻辑来看，这套模型完整呈现了气缸体、活塞、活塞销、连杆、曲柄销、曲轴平衡块的完整运动配合关系，建模过程中严格遵循了曲柄连杆机构的运动干涉校验要求：活塞在气缸内做上下往复直线运动时，活塞裙部与气缸壁的配合间隙控制在合理公差范围内，避免热态工况下出现拉缸或窜气问题；活塞销与连杆小头的连接采用全浮式设计逻辑，建模时预留了足够的销座配合面宽度，保证交变载荷下的受力均匀性；连杆大头与曲柄销的配合位置，特意做了轴瓦安装位的结构预留，平衡块的配重轮廓完全按照活塞连杆组的往复惯性力匹配设计，能有效抵消高转速下的一阶往复振动，降低整机运行的抖动幅度。这套三维结构还原的是小排量二冲程内燃发动机的核心运动总成，这类动力单元目前仍广泛应用在园林机械、便携动力工具、轻型越野摩托、航模动力等对整机重量、功率密度要求较高的场景，相比同排量四冲程机型，二冲程结构没有复杂的配气正时机构，零部件数量更少，单位重量输出功率更高，维护难度也更低，更适合高频次、高负荷的便携作业场景。

　　从安装边界来看，这套核心机构的径向安装尺寸以曲轴回转中心为基准，平衡块的最大回转半径决定了曲轴箱的最小内腔直径，建模时在平衡块外侧与曲轴箱内壁之间预留了足够的安全间隙，避免高速运转时出现运动件碰壳的问题；轴向尺寸上，活塞在上止点位置时，活塞顶面与气缸盖燃烧室的压缩余隙严格按照二冲程发动机的扫气效率要求设定，既保证足够的压缩比，又避免活塞上行撞顶的风险；气缸壁上的扫气口、排气口位置与活塞的行程做了精准匹配，当活塞下行到指定位置时先打开排气口排出废气，再打开扫气口引入新鲜混合气，完成二冲程循环的换气过程，整个配气相位完全靠活塞的往复运动控制，不需要额外的凸轮轴、气门等配气零件，这也是二冲程发动机结构紧凑的核心原因。

　　在实际工程应用中，这类小排量二冲程发动机的曲柄连杆机构对轻量化要求极高，模型里的活塞采用了短裙部设计，在保证导向稳定性的前提下尽可能降低往复运动件的质量，减少惯性载荷；连杆采用了工字形截面结构，在保证抗弯、抗扭强度的同时，尽可能降低连杆自身重量，提升高转速下的响应速度；曲轴的平衡块采用了扇形偏心结构，配重重心偏移量经过反复校核，能抵消70%以上的一阶往复惯性力，让整机在每分钟上万转的工况下仍能保持稳定运行。

　　另外建模过程中也充分考虑了零部件的装配工艺性：活塞销座处预留了卡簧安装槽，防止活塞销轴向窜动刮伤气缸壁；连杆大头的剖分结构（若为分体式设计）做了定位止口的结构预留，保证装配时的同轴度；曲轴输出端的轴颈位置预留了轴承安装位、油封安装位以及动力输出连接结构，能直接匹配后续的离合器、传动齿轮等外接部件。对于结构设计从业者来说，这套模型可以直观理解二冲程发动机的动力传递路径：混合气燃烧膨胀推动活塞下行，通过活塞销将力传递给连杆，连杆将往复直线运动转化为曲轴的旋转运动，最终通过曲轴输出端将动力传递给负载，整个运动过程的干涉检查、配合公差设定、配重平衡设计，都是小型内燃机设计过程中的核心要点，也能为同类往复式动力机构的设计提供参考。
