内燃机活塞连杆组结构三维数模

这套活塞连杆组件的三维结构，完全围绕往复式内燃机的实际做功工况做细节还原，没有做多余的简化处理，能直接用于动力总成的结构教学、装配干涉校验以及运动仿真分析。从实际应用场景来看，这类组件是小排量乘用车汽油机、通用小型内燃机的核心做功传递部件，工作时要承受燃烧室爆燃产生的瞬时高温高压冲击，还要把活塞的往复直线运动转化为曲轴的旋转扭矩输出，整个动力传递路径的可靠性直接决定了内燃机的大修周期与动力输出效率。

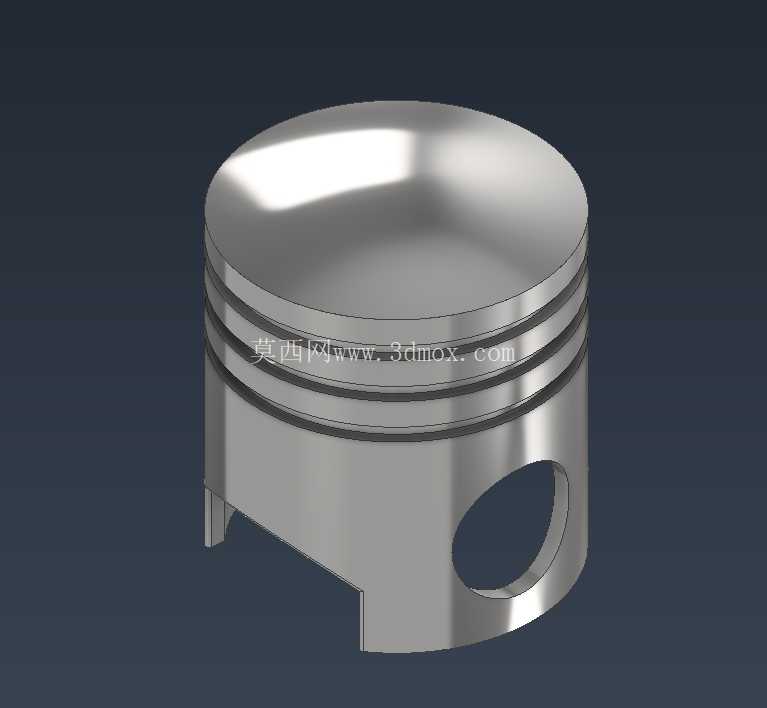

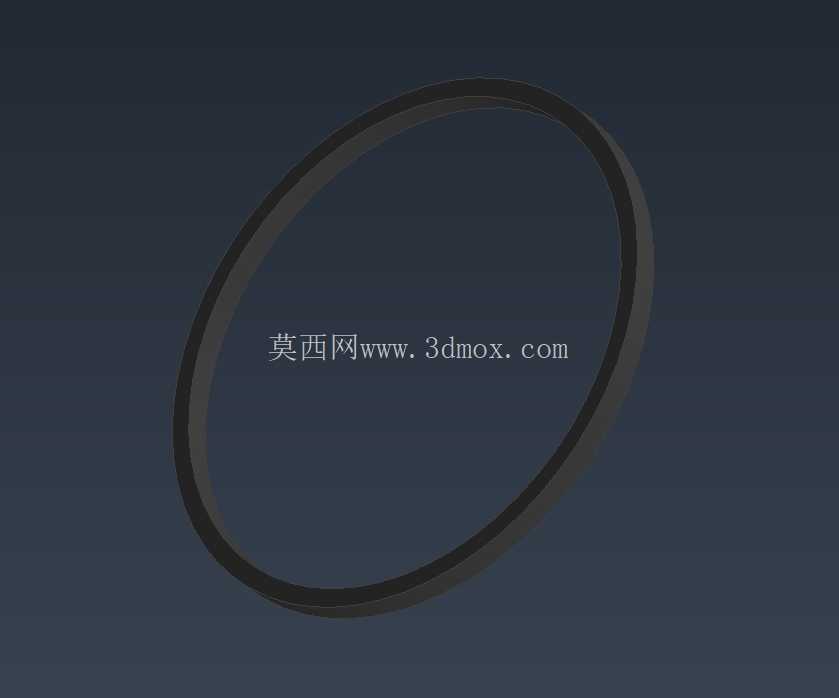

设计层面首先考虑的是活塞的热膨胀补偿结构，活塞头部预留的三道环槽分别对应两道气环与一道油环，气环负责密封燃烧室的高压燃气，避免做功冲程的压力泄漏导致动力损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室造成积碳与异常烧损。活塞销座的位置做了偏心设计，能有效降低活塞换向时对气缸壁的敲击噪音，也就是工程上常说的活塞敲缸问题，销孔内部的衬套安装位也做了精确的尺寸还原，保证活塞销在工作温度下能保持合适的配合间隙，既不会因为间隙过大产生异响，也不会因为热膨胀导致销座抱死。

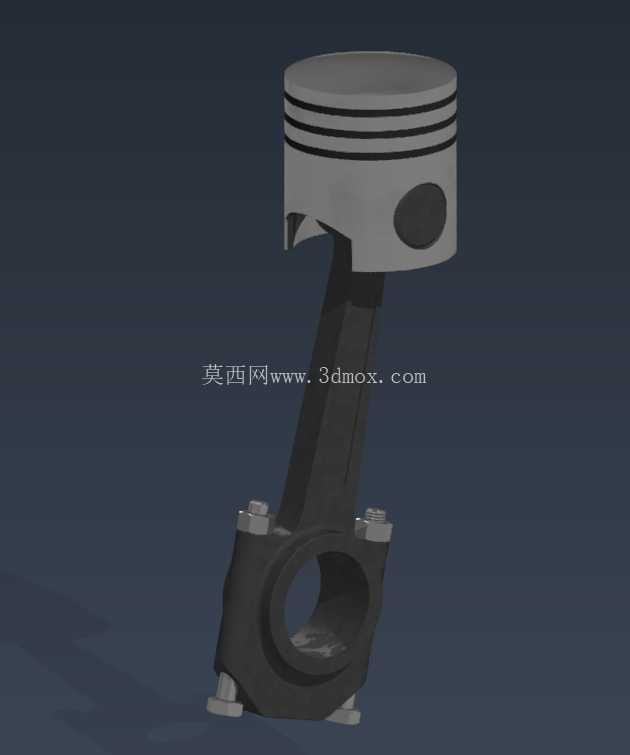

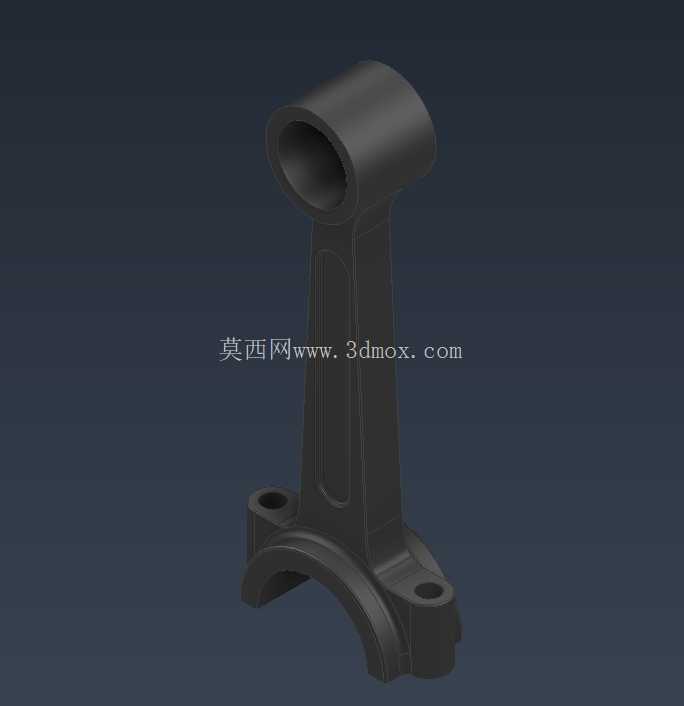

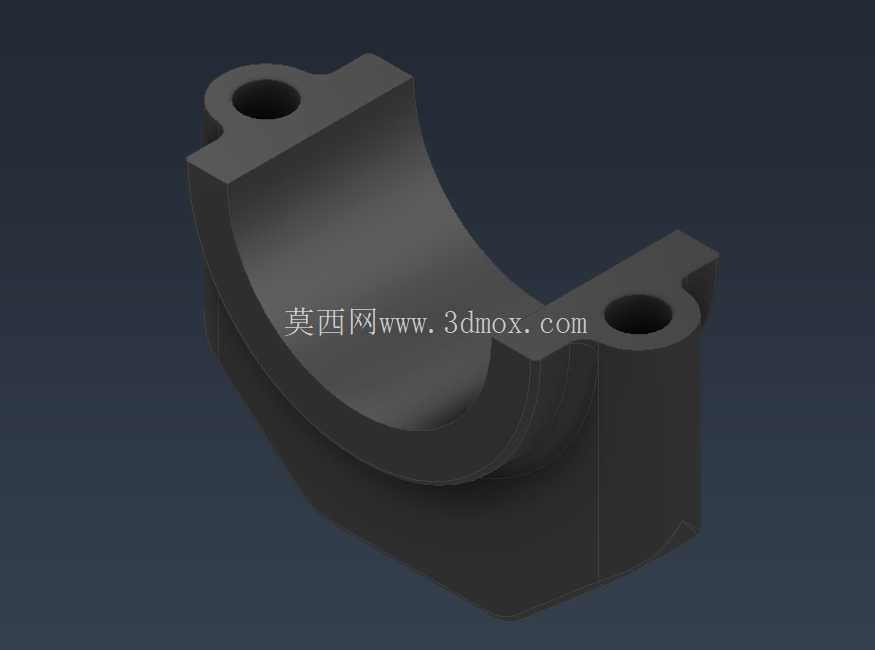

连杆部分采用了工字形截面结构，这种结构在保证足够抗弯、抗扭强度的前提下，能最大限度降低往复运动的惯性质量，对于高转速工况的内燃机来说，更小的往复质量意味着更低的振动水平与更高的转速上限。连杆大头采用了分体式设计，配合两个高强度连接螺栓实现与曲轴曲柄销的紧固连接，结合面的定位结构、螺栓的预紧面都做了细节还原，能清晰看到连杆轴瓦的安装限位槽，安装时轴瓦的定位凸台需要卡入这个槽内，避免轴瓦在工作中发生转动堵塞油道。连杆小头的油孔结构也完整呈现，压力润滑的机油会通过曲轴油道、连杆杆身的油道输送到小头衬套位置，为活塞销提供持续润滑，避免干摩擦导致的部件早期磨损。

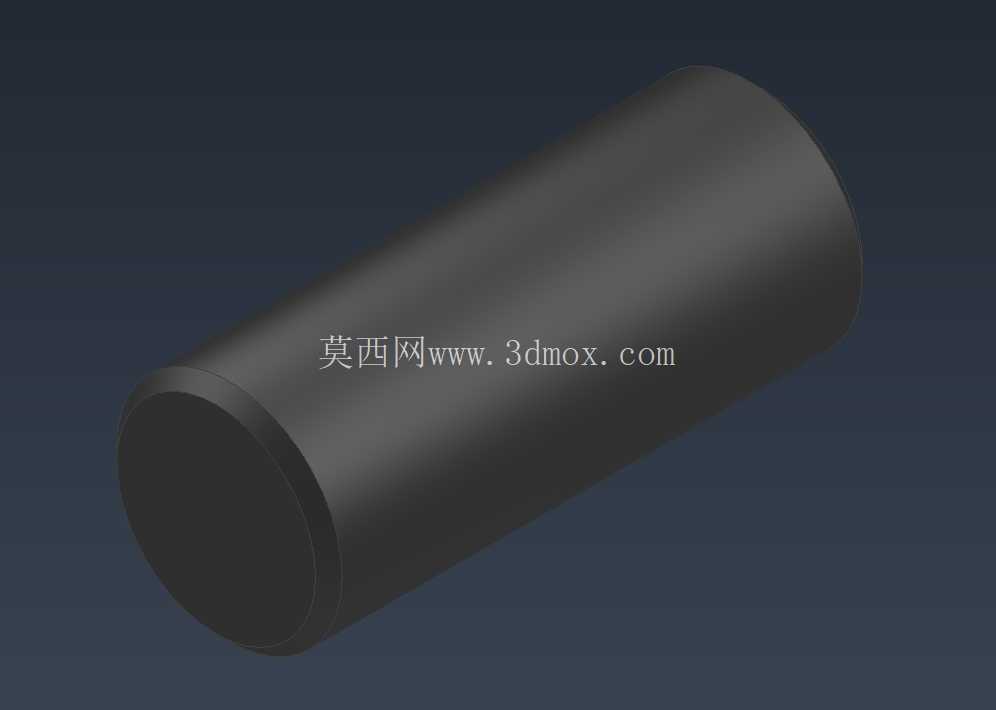

从安装边界来看，活塞的裙部型线是经过热变形匹配设计的，冷态下的椭圆型线在工作温度达到80-120摄氏度时会膨胀为正圆形，与气缸壁保持均匀的配合间隙，建模时这个型线的还原度直接决定了后续仿真分析的准确性。整个组件的装配关系完全按照实际工艺要求设置：活塞销与活塞销座为过渡配合，与连杆小头衬套为间隙配合，连杆大头螺栓的预紧力矩对应的轴向压紧量也在结构上做了预留，装配完成后活塞环的开口间隙、侧隙都符合通用小排量内燃机的设计规范。

在实际工程应用中，这类三维模型可以用于新机型开发阶段的运动干涉检查，验证活塞在上止点、下止点位置时与气门、气缸盖的安全间隙，也可以用于CAE仿真分析的前处理，直接导入软件划分网格后开展活塞热负荷分析、连杆疲劳强度分析，还能作为职业院校机械类专业的教学模型，帮助学习者直观理解曲柄连杆机构的运动原理与各部件的配合关系。需要注意的是，不同排量、不同燃料类型的内燃机活塞结构会有差异，比如柴油机的活塞顶部会有燃烧室凹坑，而这套模型的活塞顶部为平顶设计，更适配顶置气门的汽油机结构，在选型参考时需要匹配对应的机型参数。整个组件的所有配合面都做了公差带的隐含设计，比如活塞环槽的宽度公差、连杆大头孔的圆柱度公差，这些细节在三维结构上都通过配合间隙的合理设置做了体现，能直接用于生成工程图纸指导生产加工。
