管道支撑用弧形双侧安装孔侧夹结构

在工业流体输送、生产设备管线排布、厂房公用工程管路架设场景中，管路的径向固定与轴向限位是保障系统长期稳定运行的核心环节，这类弧形双侧安装孔侧夹，正是针对中小口径金属、非金属管道的支撑固定需求开发的实用结构件。从实际使用场景来看，这类侧夹常应用在压缩空气管路、循环冷却水管路、低压液压管路、工艺物料输送管路的安装作业中，既可以配合支架完成管道的架空铺设固定，也可以在设备本体上完成管线的贴装定位，避免管路运行过程中因介质脉动、设备振动、外力触碰产生位移、磨损甚至接口松脱泄漏的问题。

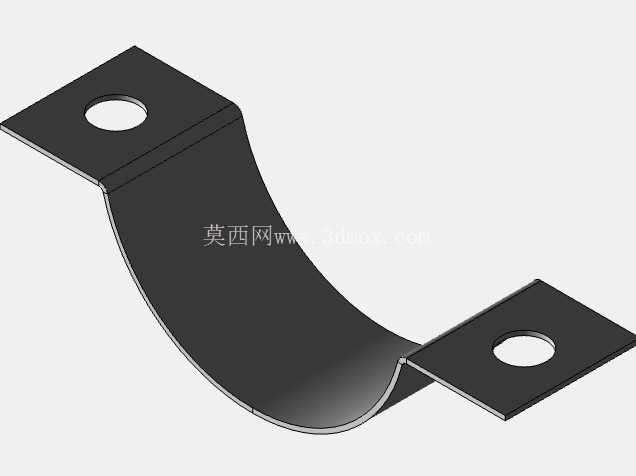

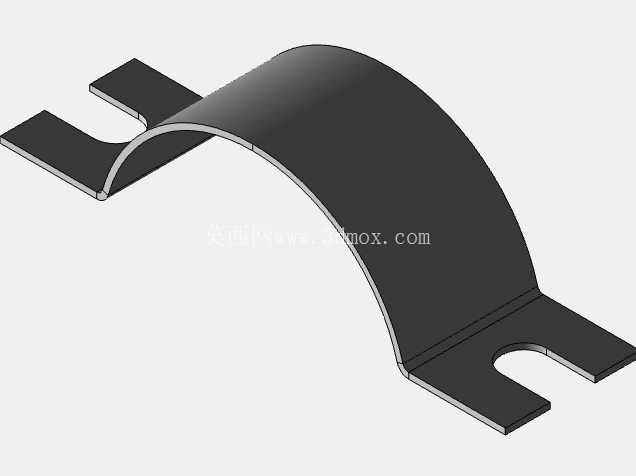

从结构设计逻辑来看，该侧夹采用中间弧形贴合面+两侧平直安装耳的对称结构，中间弧形段的曲率半径完全匹配对应规格管道的外圆轮廓，安装后弧形内表面可以和管道外壁形成大面接触，相比窄边卡箍的线接触固定方式，接触压强更低，不会在管道外壁形成局部压痕，尤其适配薄壁PVC管、薄壁不锈钢管这类易被压损的管路材质，同时大面接触带来的静摩擦力更大，抗轴向滑移的能力更强，能承受更高的管路轴向载荷。两侧的平直安装耳与中间弧形段采用一体化折弯成型结构，不存在焊接拼接的应力集中点，整体结构强度更高，在承受管道自重、介质重量以及振动载荷时，不会出现焊缝开裂、连接失效的问题。安装耳上预制的圆形通孔为标准紧固件过孔，孔径匹配常规规格的螺栓、自攻螺钉，安装时不需要现场二次打孔，直接将两侧安装耳贴紧安装基准面，穿入紧固件拧紧即可完成固定，作业效率远高于需要现场弯制、配孔的自制管夹。

从安装边界与尺寸适配角度来说，这类侧夹的弧形段内径严格对应公称通径的管道外径，选型时只需要匹配所固定管道的实际外径即可，不需要额外调整夹持间隙；两侧安装耳的平直段长度经过优化，既保证了安装孔中心到弧形段根部有足够的距离，避免拧紧螺栓时扳手与管道本体产生干涉，也不会因为安装耳过长造成材料浪费、占用过多安装空间。安装耳的厚度与弧形段壁厚保持一致，根据夹持管道的通径大小匹配对应板材厚度，小通径管路采用薄板材降低成本，大通径管路采用厚板材保证夹持强度，整体折弯处的圆角半径经过合理设计，既避免折弯处应力集中导致的板材开裂，也不会因为圆角过大导致弧形段与管道的有效贴合长度缩短。

在实际功能表现上，该侧夹除了基础的径向固定作用外，双侧对称的安装孔设计可以让夹紧力均匀分布在管道两侧，不会出现单侧夹紧导致的管道局部受力变形问题；平直的安装耳底面可以和槽钢支架、设备安装面、墙面预埋板等多种基准面完全贴合，安装后不会出现翘边、虚接的情况，长期受振动影响也不会出现紧固件松动。针对不同的使用环境，该结构可以适配不同的表面处理工艺，在普通室内干燥环境下采用常规电泳、喷塑处理即可满足防锈需求，在户外、腐蚀介质环境下可以采用镀锌、不锈钢材质加工，适配不同工况的防腐要求。不同于单侧开合的抱箍结构，这种一体化折弯的侧夹结构零件数量少，没有铰接销轴这类易脱落、易锈蚀的活动部件，长期使用的维护成本更低，安装时不需要拆分零件，只需要对准管道位置压紧后拧紧紧固件即可，单人即可完成安装作业，尤其适合高空管路安装、狭小空间内管线固定这类操作空间受限的作业场景。在工装夹具应用场景中，这类侧夹也可以作为圆柱形工件的定位夹紧件使用，利用弧形面贴合圆柱工件外圆，配合紧固件完成工件的快速定位，相比V型块的定位方式，接触面积更大，夹紧时不会损伤工件表面，适配不同直径的圆柱类零件装夹需求。
