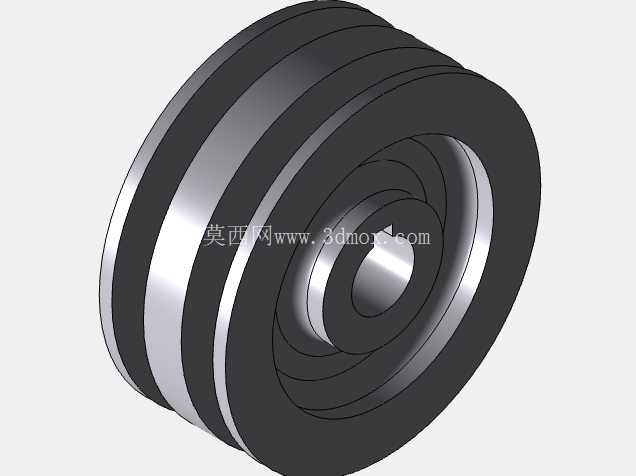

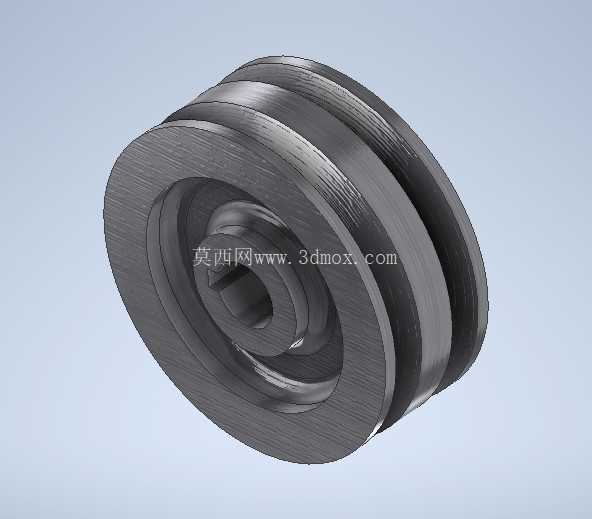

双槽V型金属传动滑轮结构设计

在常规工业传动场景里，带传动始终是中小功率动力传递的主流方案之一，这类双槽V型滑轮的应用覆盖了从车间输送线、小型工业设备辅机到通用机床进给机构的多个场景，和单槽滑轮相比，双槽结构可以同时承载两组独立皮带的传动需求，既可以实现单动力输入下的双路径动力输出，也能通过双皮带并行布置提升传动系统的冗余度，避免单根皮带疲劳断裂后设备直接停机引发的生产中断。从实际使用的工况来看，这类滑轮适配标准V型三角带，轮槽的型面角度严格匹配皮带的楔角，保证皮带嵌入轮槽后侧面完全贴合，减少接触应力集中带来的皮带异常磨损，很多现场运维人员容易忽略轮槽磨损后的角度偏差问题，当轮槽侧壁磨损量超过0.5mm后，皮带和轮槽的接触会从面接触变成线接触，传动效率会下降15%以上，还会频繁出现皮带打滑、异响的问题，所以建模阶段对轮槽的尺寸公差、表面粗糙度的设定就需要提前考虑长期运行的磨损余量。

设计这类滑轮的时候，首先要确定的是中心安装孔的尺寸和键槽规格，中心孔和传动轴采用基孔制过渡配合，键槽的位置度公差需要控制在0.02mm以内，避免安装后滑轮出现径向跳动，跳动量超标的滑轮在高速运转时会产生周期性振动，不仅会加速轴承的疲劳损坏，还会导致皮带出现周期性张紧力波动，缩短皮带使用寿命。滑轮的轮缘部分做了多道阶梯式的加强结构，两道V型轮槽之间的凸起筋条厚度经过受力校核，能够承受双皮带同时满负载传动时的侧向挤压力，不会出现轮槽变形的问题，轮毂部分的厚度根据传递扭矩的大小做了匹配设计，既不会因为壁厚过薄导致装配时开裂，也不会因为壁厚过大增加不必要的转动惯量，对于转速超过1500rpm的应用场景，转动惯量过大会直接增加电机启动时的瞬时负载，甚至引发电机过载保护。

从安装边界来看，这款滑轮的轴向总宽度适配常用的双皮带并排安装间距，安装时不需要额外调整皮带轮的轴向位置，只要保证轴端的挡圈贴合轮毂端面即可，轮缘的外径尺寸经过动平衡校核，在额定转速范围内运转时不会出现明显的动不平衡量，不需要额外做去重处理。很多设计新手在做这类滑轮建模时，容易忽略轮槽边缘的倒角结构，实际上轮槽进出端的15度倒角是必不可少的，一方面可以避免安装皮带时刮伤皮带的橡胶层，另一方面也能减少皮带运转过程中侧边的磨损，延长皮带的更换周期。滑轮的材质采用常用的铸铁或者钢材均可，模型的结构完全适配常规的车削加工工艺，所有的回转面都可以在普通车床上一次装夹完成加工，键槽部分可以通过插床或者铣床加工，不需要特殊的工装夹具，加工成本可控，适合批量生产。

在实际选型时，需要注意这款滑轮的包角范围，当中心距过小、传动比过大时，皮带在滑轮上的包角小于120度就容易出现打滑，这时候就需要调整中心距或者增加张紧轮，而这款双槽滑轮的槽间距设计预留了张紧轮的布置空间，可以在两个轮槽之间的对应位置安装张紧轮，不会和皮带产生运动干涉。另外，滑轮的中心孔两端都做了倒角，方便传动轴的装配，也能避免装配时孔口的毛刺刮伤传动轴的配合表面，影响配合精度。从长期维护的角度来看，这款滑轮的结构没有易积灰的死角，日常巡检时可以很方便地检查轮槽的磨损情况和皮带的张紧度，不需要拆解周边的防护结构就能完成常规的检查维护，降低了现场运维的工作量。
