座椅下方8英寸车载低音箱体结构设计

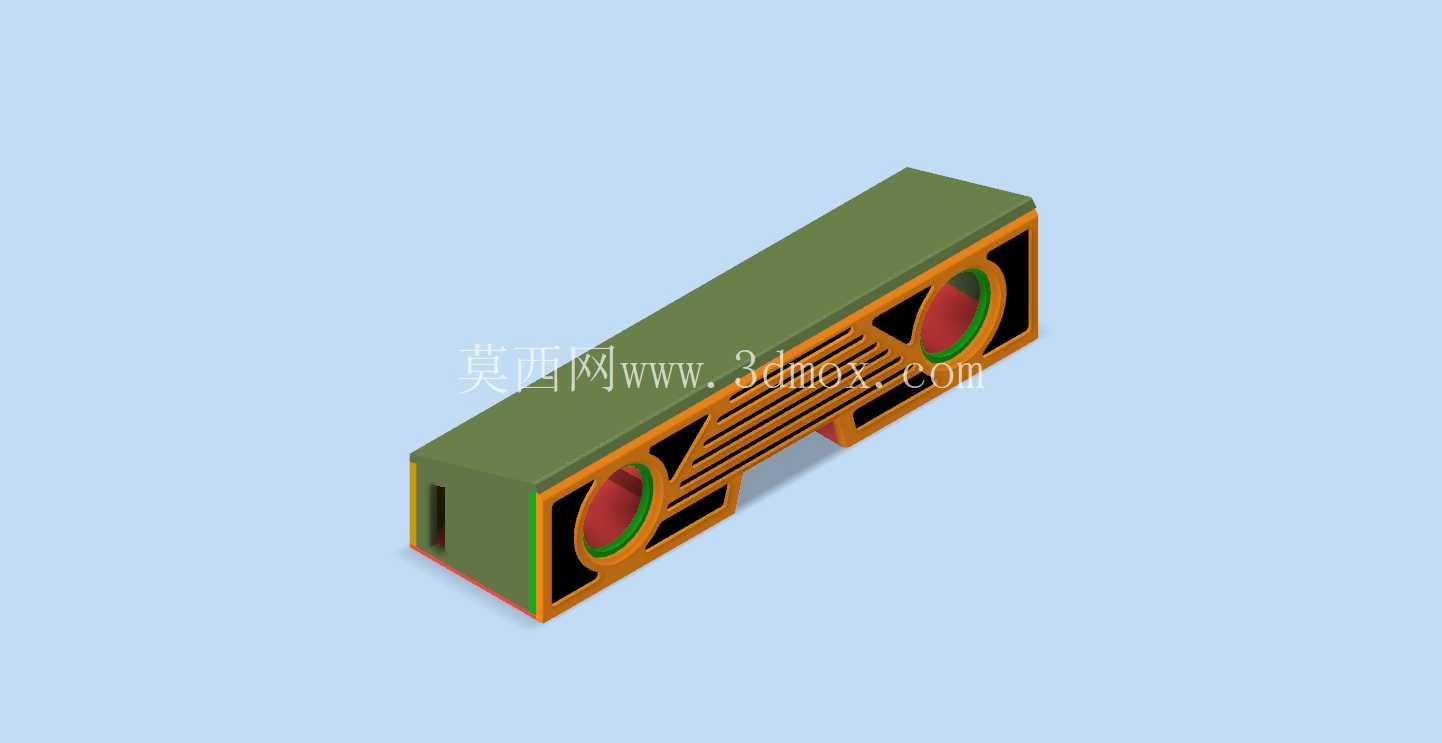

车载音响系统的低频单元安装一直是乘用车辆内饰空间利用的核心难点之一，尤其是在紧凑型乘用车型、商用货运车辆以及改装越野车型中，座舱内部的储物空间、乘员腿部空间与音响单元的安装空间始终存在难以调和的矛盾，座椅下方的闲置空腔因为靠近驾乘人员听音位置、不占用座舱显性储物空间、结构支撑条件充足，成为车载低频单元安装的优选位置，本次设计的8英寸座椅下子箱正是针对这一特定安装场景开发的专用声学承载结构。

从实际安装边界来看，常规乘用车辆前排座椅下方的可用空腔普遍存在高度受限、宽度随座椅滑轨位置动态变化、纵深受座椅底部安装横梁限制的特点，多数车型该区域的净安装高度不超过110mm，有效安装宽度在320mm至380mm区间，纵深尺寸受地板线束通道、座椅调节电机安装位的限制，普遍控制在140mm至160mm区间，设计过程中首先将箱体的整体外轮廓控制在该尺寸区间内，同时在箱体的底部预留了3mm的安装间隙，避免车辆行驶过程中箱体与地板钣金产生摩擦异响，在箱体靠近座椅滑轨的两侧设置了内凹的避让槽，防止座椅前后调节过程中与滑轨固定座产生运动干涉。

作为低频扬声器的承载腔体，箱体的声学性能是设计的核心考量指标，8英寸低频单元的等效容积普遍在12L至15L区间，为了在有限的安装空间内满足单元的容积需求，设计过程中没有采用传统的方正腔体结构，而是将箱体的顶部轮廓与座椅底部的发泡层弧度做了随形匹配，在不超出座椅底部安装边界的前提下最大化拓展腔体内部容积，同时在腔体内部设置了两道非对称的导流加强筋，既可以提升箱体整体的结构刚性，避免大音量下腔体壁板产生谐振失真，又可以对腔体内的声波反射路径做引导，减少驻波对低频响应的干扰。箱体两端的扬声器安装位采用了阶梯式沉台结构，安装面的平面度控制在0.1mm以内，保证扬声器单元安装后与箱体之间的密封性能，避免声短路影响低频输出效率，沉台周边均匀布置了6个M4的安装螺孔，适配市面上绝大多数常规安装孔位的8英寸车载低音单元。

考虑到车载使用场景的复杂工况，箱体采用压铸工艺成型，材料选用具备良好阻尼特性的压铸铝合金，既可以保证箱体的结构强度，应对车辆行驶过程中的持续振动、温度交变以及路面飞溅的泥水侵蚀，又可以通过材料本身的阻尼特性减少腔体谐振。箱体的外表面做了哑光喷塑处理，避免长期使用过程中表面氧化锈蚀，同时减少表面反光对座舱内部的视觉干扰。在箱体靠近车辆地板的一侧设置了四个带橡胶减震垫的安装支脚，支脚的位置与座椅底部的原有安装孔位做了匹配设计，安装时不需要在车身地板上额外打孔，直接利用座椅的固定螺栓即可完成箱体的固定，大幅降低改装施工的难度，橡胶减震垫可以有效过滤车辆行驶过程中传递到箱体的振动，避免振动传导到扬声器单元产生额外的失真。

在细节设计上，箱体的侧面预留了穿线过孔，过孔位置设置了橡胶护线圈，避免音频线、电源线穿过箱体时被金属锐边割破绝缘层，过孔的位置选择在箱体靠近车辆B柱的一侧，方便与车载功放的输出线路对接，同时减少线束在座椅下方的冗余长度，避免座椅调节过程中夹断线束。箱体的内部边角全部做了圆弧过渡处理，没有尖锐的直角结构，一方面可以减少腔体内的声波衍射，优化低频的平顺性，另一方面可以避免压铸成型过程中出现应力集中，提升箱体的抗冲击性能。针对部分车型座椅下方存在空调出风口的情况，箱体的对应位置设置了导流缺口，不会阻挡空调后排出风口的气流，保证座舱后排的空调送风效率。

从实际使用的适配性来看，该箱体不仅可以适配原厂升级的车载音响改装场景，也可以作为特种车辆、商用车辆的配套音响结构件使用，箱体的整体重量控制在2.8kg以内，不会给座椅调节机构增加额外的负载，同时可以承受10g以上的冲击载荷，满足车辆在复杂路面行驶时的结构强度要求。在建模过程中，所有的安装孔位、避让结构都按照实车的扫描点云数据做了匹配验证，装配公差控制在±0.2mm以内，保证实际安装时不需要额外做切割、打磨等二次加工，真正实现原位无损安装。腔体的容积经过声学仿真验证，在13.2L的净容积下，适配常规8英寸低音单元可以实现35Hz的低频下潜，完全满足车载音响系统的低频重放需求，同时因为安装位置靠近驾乘人员的腿部位置，低频的传递效率更高，不需要过大的驱动功率即可获得足够的低频量感，有效降低车载功放的功率负载。
