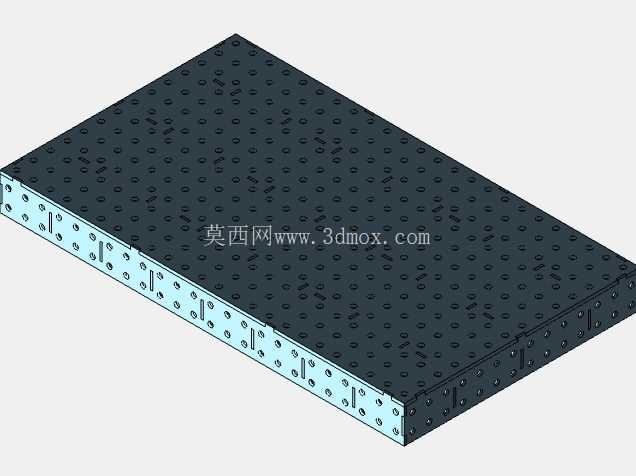

48英寸乘28英寸带骨架焊接组装台面结构

在车间焊接加工、小型部件组装、工装夹具定位的日常作业场景里，这类带内置骨架的多孔焊接组装台面是工位核心承载部件，区别于普通平板焊接台，它的结构设计完全围绕高频次装夹、重载承载、多工位适配的实际需求展开。从实际使用场景来看，这类台面常布置在焊接班组工位、试制车间装配区、五金加工返修工位，既可以承接小型钢结构件的点焊、满焊作业，也能作为非标组件组装时的基准定位面，甚至可以搭配快速夹钳、定位角尺、压紧件实现异形工件的柔性装夹，不需要额外制作专用焊接工装，能大幅缩短小批量加工的准备周期。台面的工作面采用密布的标准孔阵设计，孔位按照等间距网格排布，所有孔的位置度公差控制在装配允许范围内，不管是插入圆柱定位销、螺旋压紧器，还是安装角度靠山、可调支撑座，都能快速找到适配的安装位置，不需要在台面上临时钻孔攻丝，避免破坏台面整体平面度，也能适配不同外形尺寸工件的装夹需求，从几厘米的小五金件到一米左右的框架组件，都能通过孔位组合完成固定。台面侧边同样布置了阵列安装孔，这部分孔位主要用于拓展台面侧面的辅助工装，比如安装焊枪挂架、地线接线柱、料盒挂座，甚至可以多块同规格台面通过侧边连接块拼接成大尺寸作业平台，适配更长尺寸工件的加工需求，拼接时依靠侧边孔位的定位销保证拼接后的平面度误差控制在作业允许范围内，不会出现台阶错位影响工件定位精度。内置的骨架结构是这款台面承载能力的核心支撑，不同于薄钢板折弯焊接的简易台面，它的骨架采用型钢框架焊接成型，框架的横梁、纵梁排布完全对应工作面的受力分布，在台面中部重载区域加密梁体排布，边缘区域则兼顾安装拓展的结构强度，整个骨架与台面钢板采用塞焊+周边满焊的连接方式，既保证钢板与骨架的连接强度，避免长期受重载后钢板与骨架脱焊变形，也能减少焊接变形对工作面平面度的影响，焊后整体经过时效处理消除内应力，再进行平面精加工，保证长期使用后台面不会因为内应力释放出现翘曲变形。尺寸方面这款台面的工作面规格为48英寸×28英寸，这个尺寸刚好适配单人作业的操作半径，操作人员站在台面长边一侧，手臂可以覆盖台面上绝大多数作业区域，不需要频繁移动站位就能完成装夹、焊接、组装的全流程操作；台面的整体高度可以根据搭配的支架调整，不过台面自身的厚度经过优化，既保证足够的结构刚性，也不会因为过厚导致台面自重过大，不便于搬运和工位调整。安装边界上，台面底部预留了标准的支架安装孔位，可以直接搭配车间通用的方管支架、可调高度脚架，也可以安装脚轮做成移动作业台，适配需要频繁变换工位的试制车间需求；如果需要固定在地面，也可以通过底部的安装孔配合膨胀螺栓实现刚性固定，保证重型工件焊接时台面不会出现晃动。从设计思路来看，这款台面没有多余的冗余结构，所有结构设计都服务于实际作业需求：工作面的孔阵密度经过实际作业验证，既不会因为孔距过大导致装夹定位找不到合适位置，也不会因为孔过密降低台面整体的结构强度；侧边的孔位大小和间距与工作面保持统一，配件可以通用，减少车间工装配件的储备种类；骨架的梁体截面选择经过承重校核，在台面额定承载范围内，满负载放置工件时台面的最大挠度不会影响焊接、组装的精度要求，即使长期在同一位置放置重型工件，也不会出现局部凹陷变形。实际使用中，这类台面的维护成本很低，工作面经过表面处理后能抵御焊接飞溅的粘附，日常清理只需要用铲刀去除表面焊渣即可，不需要特殊的防锈维护，孔位内如果进入焊渣碎屑，用压缩空气就能吹出，不会因为孔道堵塞影响配件安装。和传统的铸铁焊接平台相比，这类带骨架的组装台面自重更轻，拓展性更强，成本更低，虽然精度略低于高精度铸铁检验平台，但完全能满足焊接、组装作业的精度要求，适合中小加工车间、试制研发部门作为常规作业平台使用，不需要投入过高成本采购重型铸铁平台，也能获得足够的使用性能。在进行三维建模时，这类台面的建模重点在于孔阵的参数化排布，保证所有孔位的间距一致性，以及骨架与台面钢板的连接位置对应，避免出现干涉，同时要预留出焊接工艺的焊道空间，还原实际生产中的焊接结构，而不是单纯的实体拼接，这样建出来的模型才能用于后续的工程出图、受力仿真，甚至直接用于生产加工的参考。
