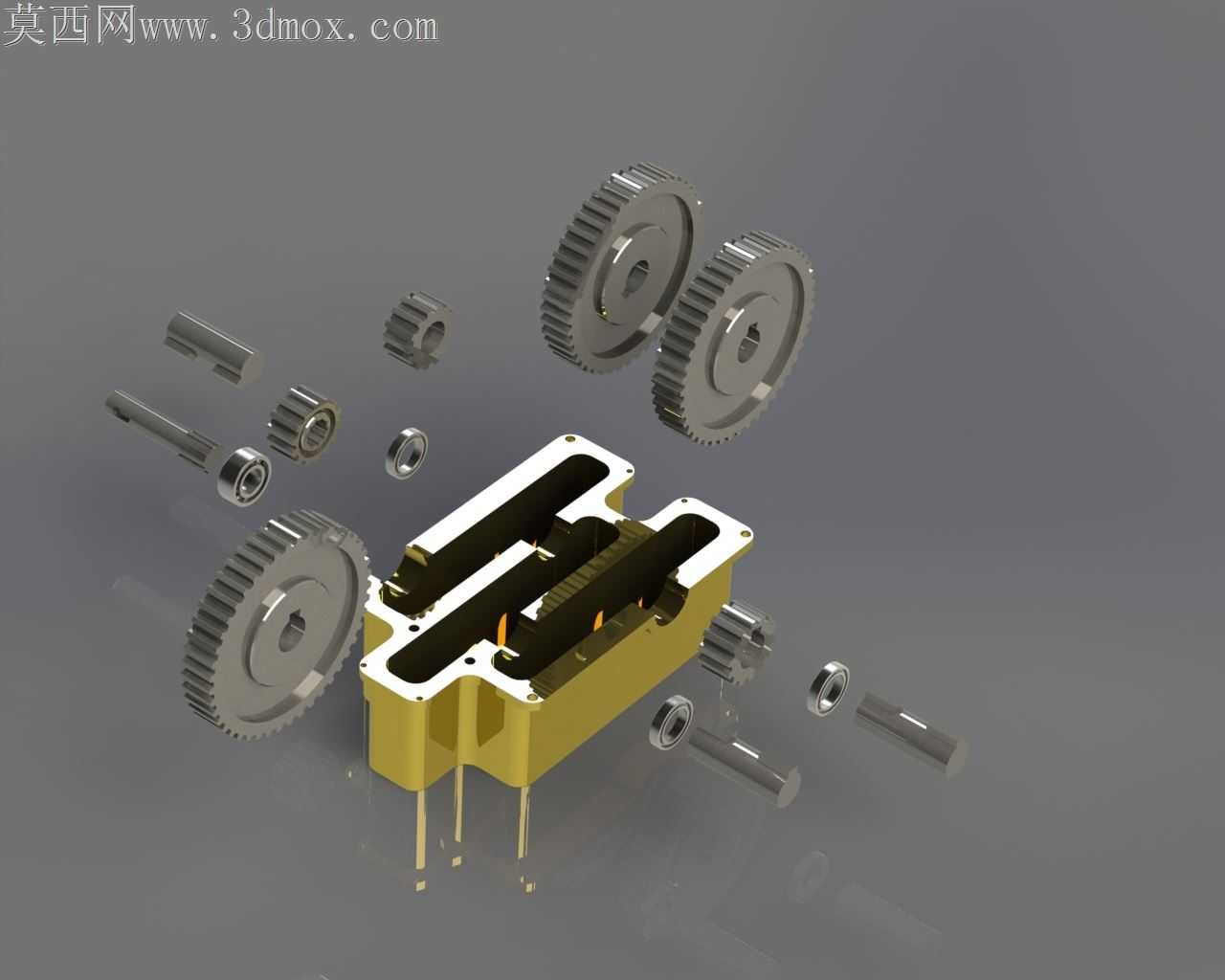

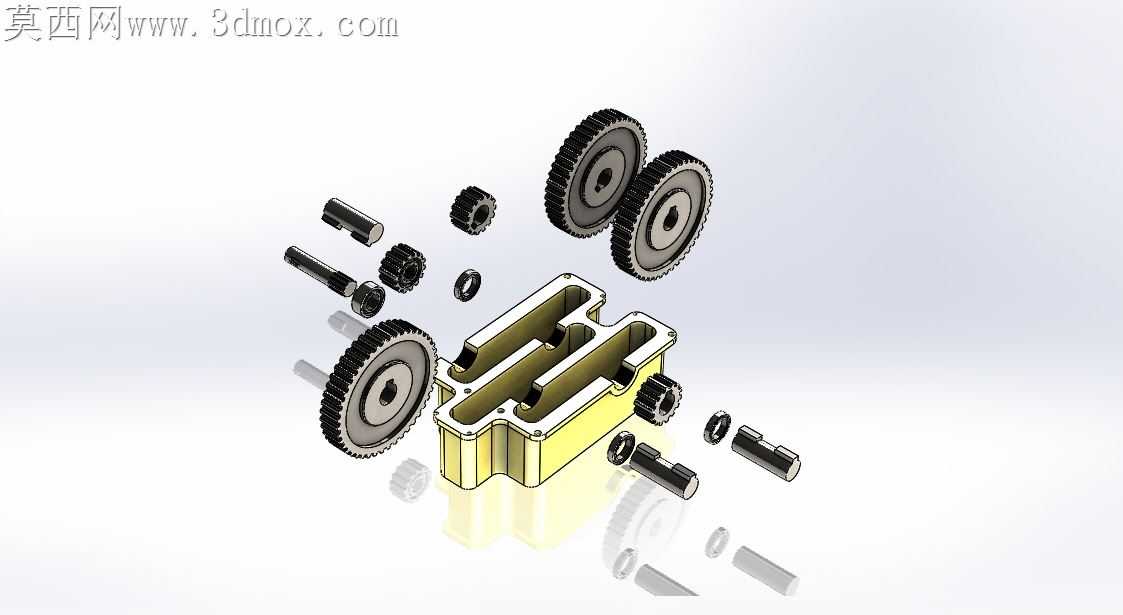

二级齿轮减速箱爆炸视图结构展示

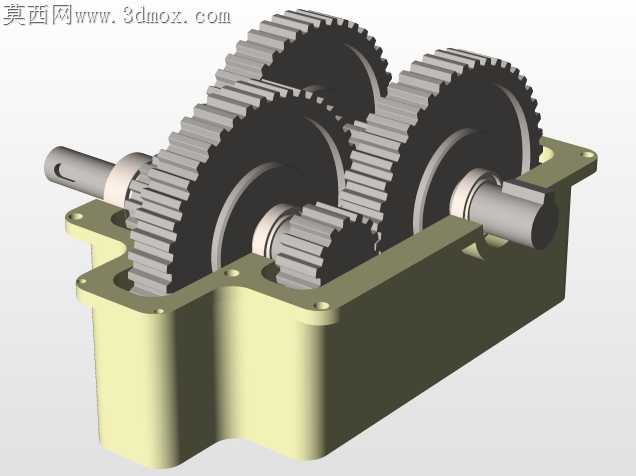

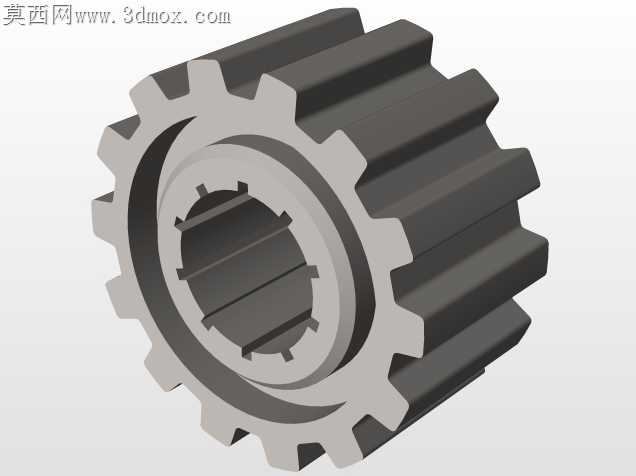

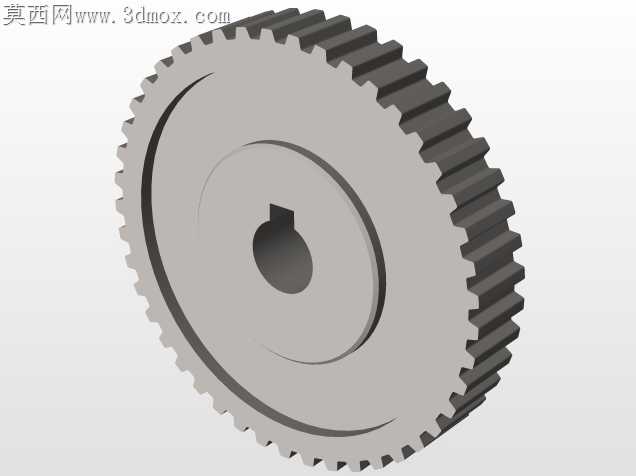

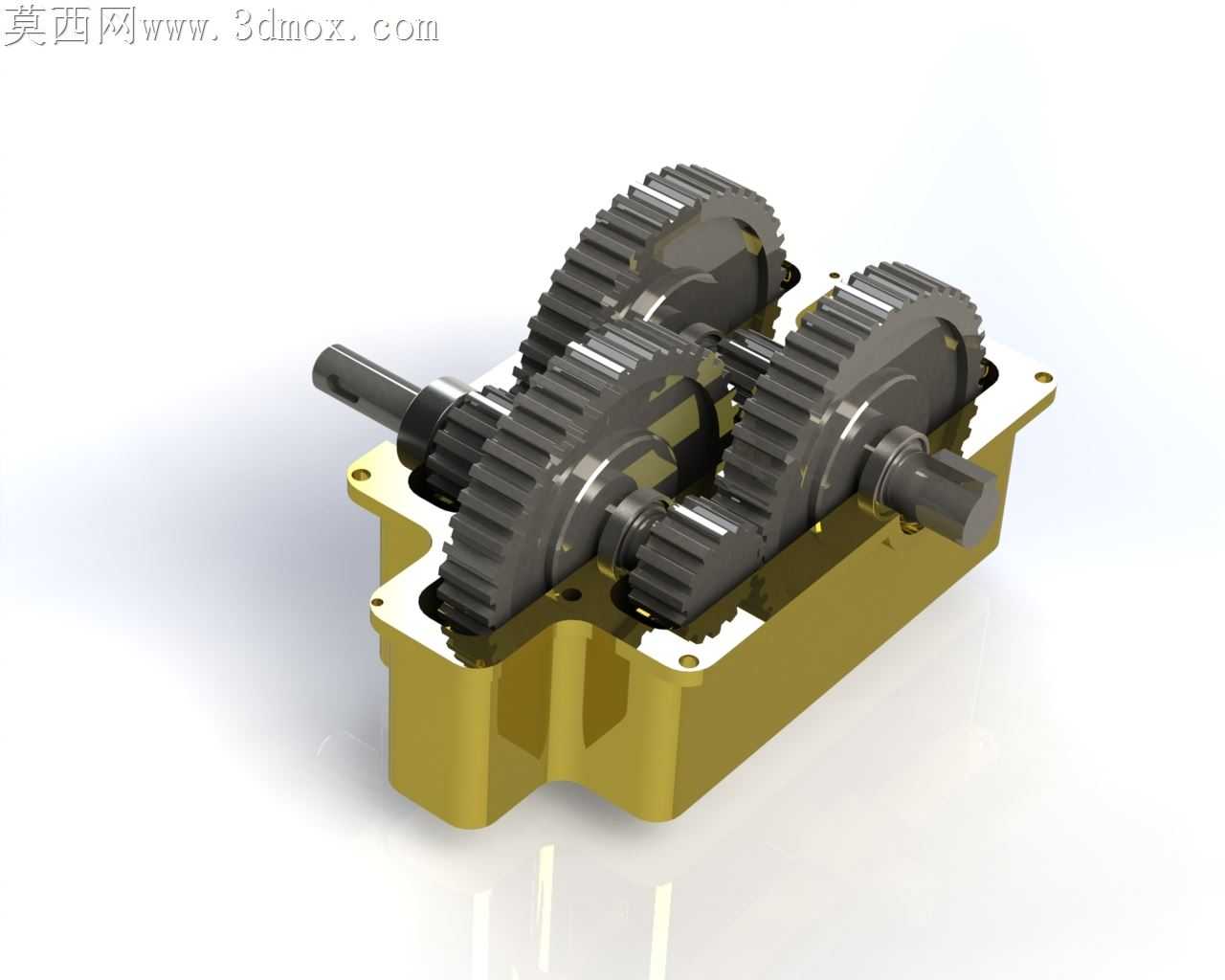

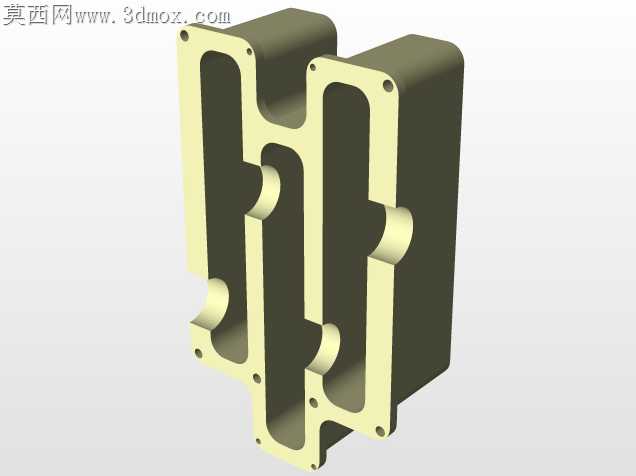

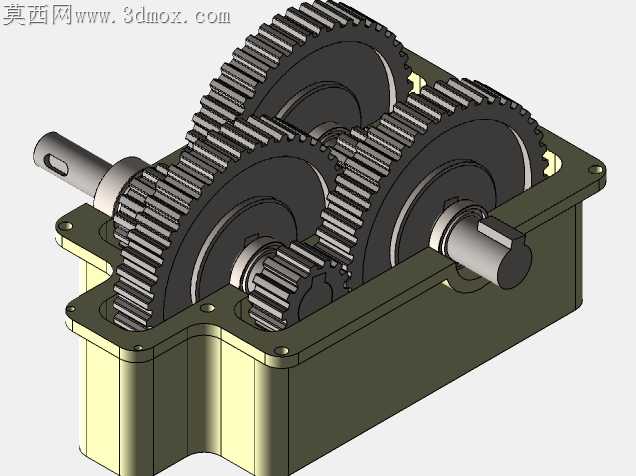

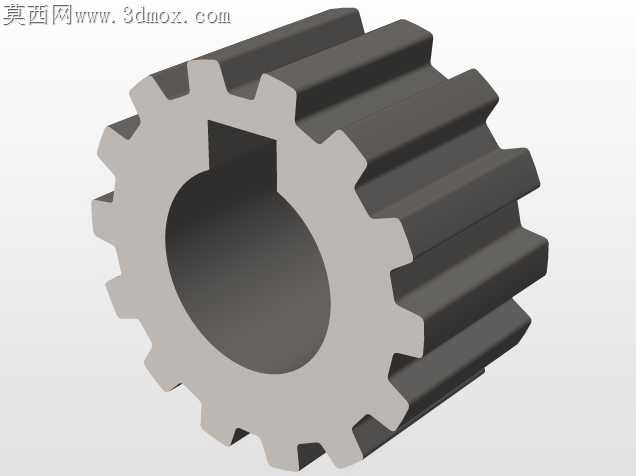

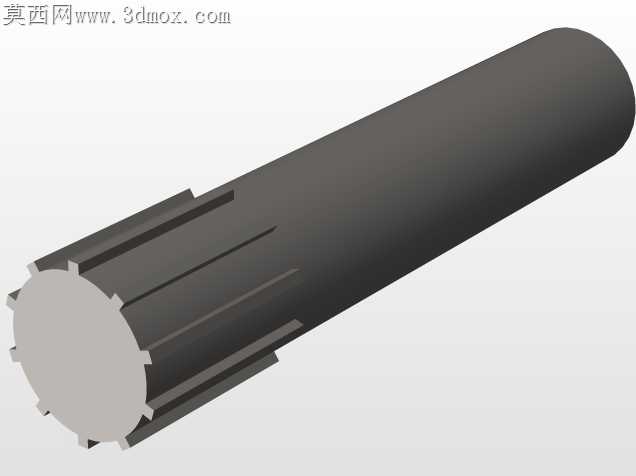

车间里常碰到减速箱装配后齿面偏磨、轴端窜动的问题，根源往往在前期结构设计时没把装配公差的匹配逻辑捋顺。这套齿轮减速结构的拆解状态，刚好能把容易藏隐患的配合面全露出来。箱体内腔的轴承座孔同轴度公差，直接决定了三根传动轴的运转平顺性，孔位如果偏斜0.02毫米，高速轴转动时就会带着轴承内圈偏摆，跑合几百小时后保持架就会出现疲劳剥落。你看箱体剖分面的止口设计，没有做多余的密封槽冗余，刚好卡在轴承座外侧的台阶位置，合箱时不用反复调整密封垫的位置，涂胶后压合就能保证内腔密封，不会出现长期运转后渗油的通病。齿轮和轴的配合选了过渡配合加平键周向固定，没有用过盈量过大的配合，现场维修时拔轮器就能轻松拆出齿轮，不会因为硬敲造成轴端螺纹变形。每根轴上的轴承定位台阶高度都比轴承内圈厚度低0.1毫米，端盖压紧时不会把轴向力全压在滚动体上，预留的热膨胀间隙刚好抵消齿轮高速运转产生的温升形变，避免轴承抱死。输出轴端的密封件位置特意留了挡尘台阶，车间里的铁屑、粉尘不会直接蹭到油封唇口，能把密封件的使用寿命拉长两倍多。齿轮的齿宽差做了0.5毫米的错位补偿，就算装配时轴系有微小的轴向窜动，两个啮合齿轮的接触斑也能全落在齿面中部，不会出现边缘接触造成的冲击噪音。你能看到所有轴上的挡圈槽位置都避开了轴的应力集中区，没有在轴径突变的位置开槽，长期承受交变扭矩时不会从槽位出现疲劳断裂。箱体内壁还做了轻微的导油斜面，齿轮搅起来的润滑油能顺着斜面流到轴承位置，不用额外加润滑油道，既简化了箱体的加工工序，又能保证低速运转时轴承也能得到充分润滑。端盖和箱体的连接孔位做了锪平处理，螺栓拧紧时不会因为接触面倾斜造成预紧力不均，合箱后剖分面的间隙能控制在0.01毫米以内，不用反复刮研就能达到密封要求。每个齿轮的轮毂长度都比对应轴段的长度短0.05毫米，锁紧螺母压紧时能牢牢把齿轮、轴承内圈压在定位台阶上，不会出现运转时零件窜动的问题。
