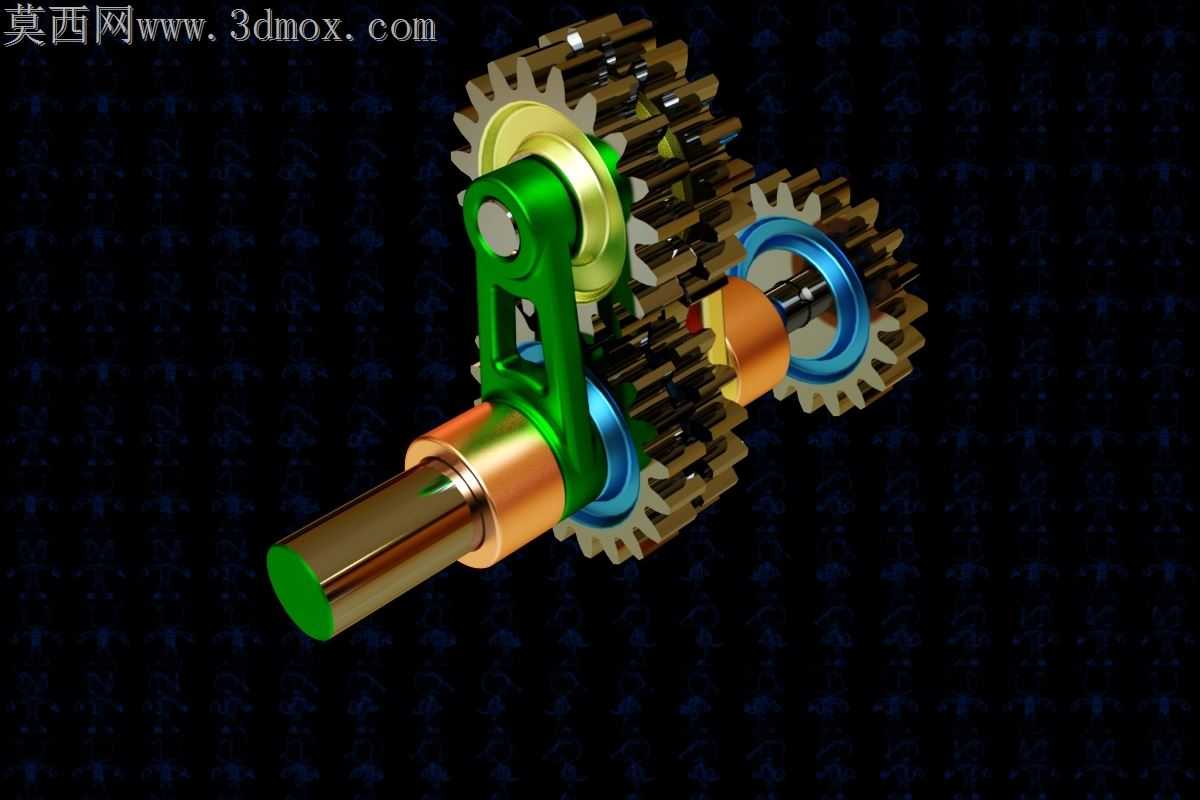

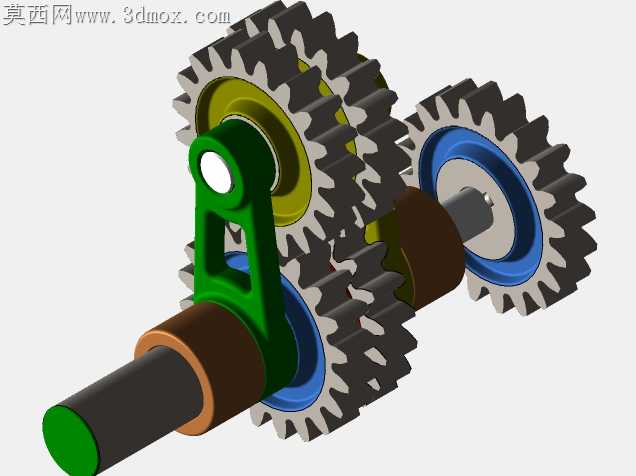

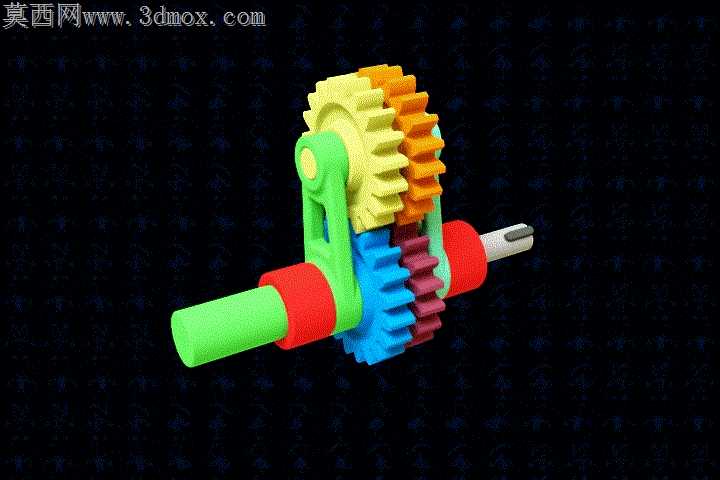

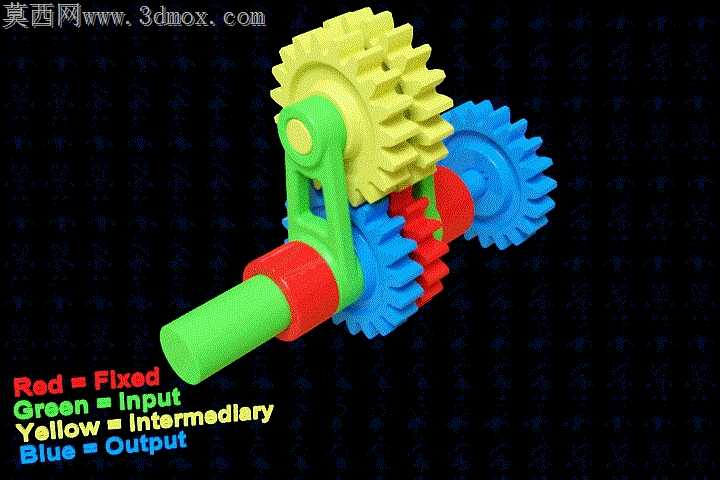

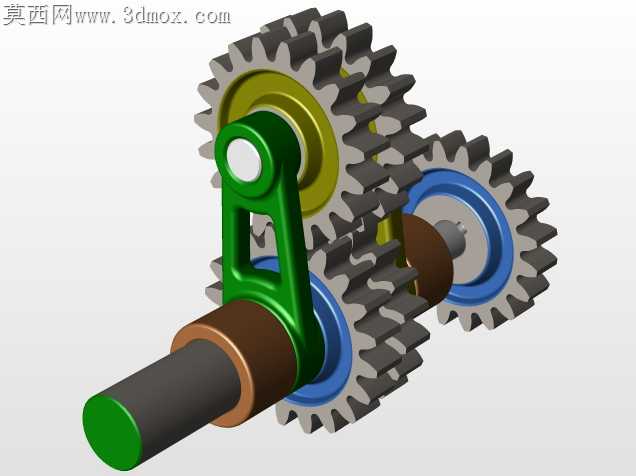

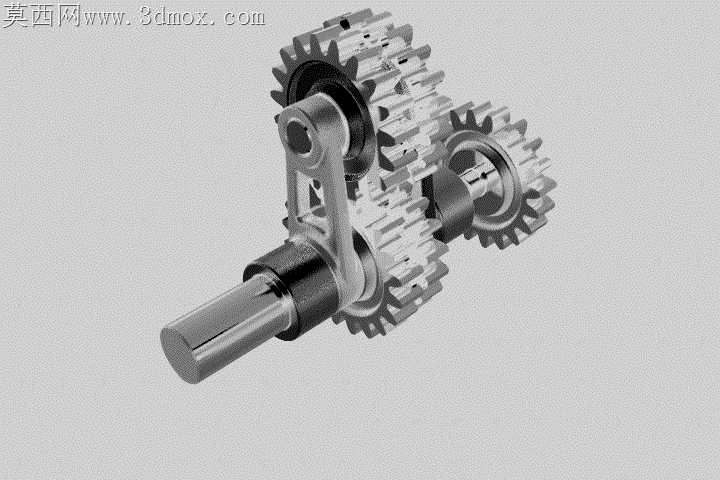

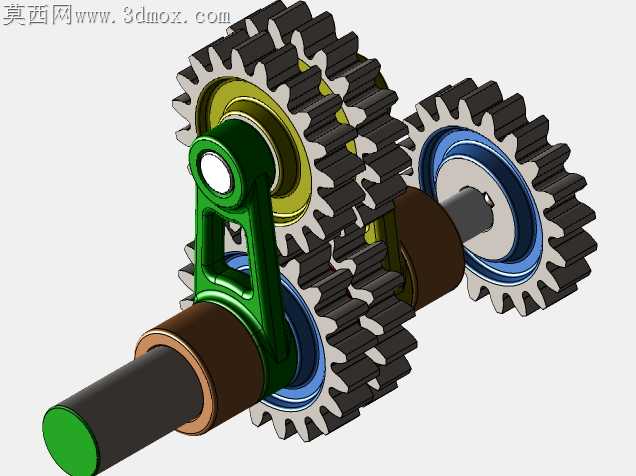

紧凑型G型行星轮系减速传动结构

小减速比传动场景里，常规定轴轮系往往要堆叠多组齿轮，轴向尺寸拉得过长，装在小型执行机构末端时很容易和周边安装位产生干涉，这套G型行星轮系的结构设计，刚好戳中这类场景的加工与装配痛点。齿圈做了分体式限位台阶，和壳体配合的止口公差控制在0.02mm以内，压装时不会出现齿圈偏斜导致的行星轮啮合卡滞，行星架的支撑臂没有做等厚设计，靠近输出轴的位置做了局部加厚，既给行星轮销轴留出足够的压装深度，又不会让整体重量增加太多，毕竟这类小减速机构常装在便携设备或者小型自动化模组上，多余的重量会增加驱动端的负载。行星轮和销轴之间预留了0.01mm的间隙，刚好能容纳润滑脂形成的油膜，不会因为间隙过大出现传动回程，也不会因为间隙过小在长时间运转后热胀抱死，太阳轮和输入轴做了一体化设计，省去了键连接的装配环节，避免了键槽带来的应力集中，也消除了键配合产生的传动回差。输出端的轴承位做了退刀槽设计，加工时不会让砂轮碰到轴承安装面，保证轴承压装后端面和轴肩完全贴合，不会出现轴承倾斜导致的输出轴跳动。齿面没有做全齿宽的等强度设计，靠近行星架支撑侧的齿面做了0.05mm的修缘，啮合时不会因为轴的微小挠曲出现齿端应力集中，能大幅提升齿轮的使用寿命。端盖和壳体的连接位做了嵌入式密封槽，不用额外加密封垫就能阻挡粉尘进入轮系内部，适合在多尘的车间工况下长期运转。这套结构没有多余的冗余零件，每个部件的尺寸都经过适配调整，既保证1:10的固定传动比输出，又把整体体积压缩到常规定轴轮系减速器的三分之一，装配时不需要专用工装，只要按顺序压装销轴、行星轮、太阳轮，最后扣合端盖就能完成组装，对小批量加工的适配性很强，不会因为复杂的工装要求拉高生产成本。
