川崎ZXR-400四缸发动机气缸盖结构

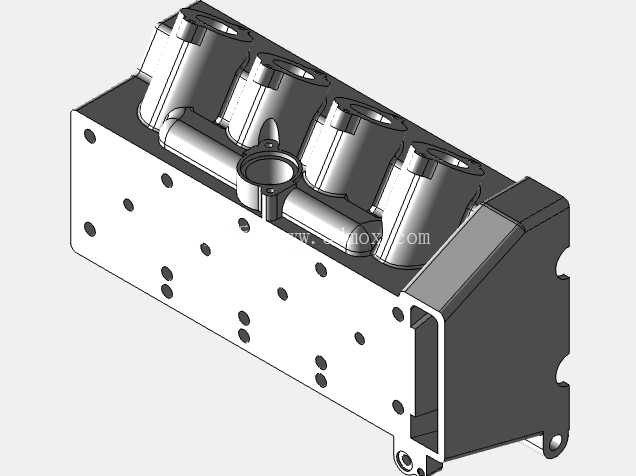

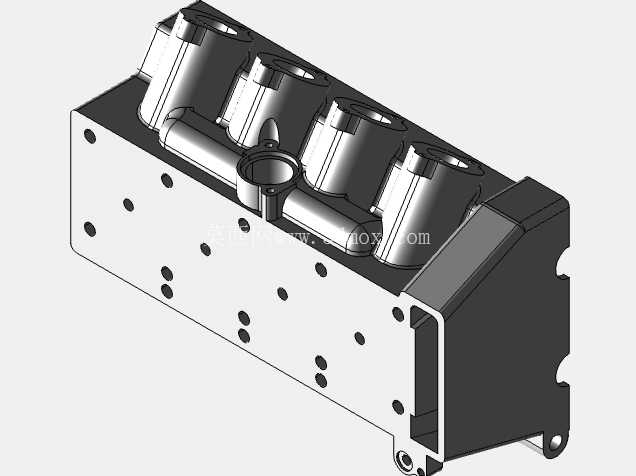

　　这款四缸发动机气缸盖，适配直列四缸高转速摩托动力单元，是发动机配气机构与燃烧室的核心承载部件，日常改装、维修复刻、逆向开发场景中都能用到，不少摩托改装工作室做动力升级、老车修复时，会参考这类实测结构做适配调整，避免盲目开模导致的配气相位偏差、燃烧室容积不匹配问题。从结构设计来看，四个独立的缸盖燃烧室腔室沿直列方向等距排布，每个腔室对应一个气缸的燃烧做功空间，顶面预留的气门安装座、凸轮轴装配位，是按照直列四缸常规的双顶置凸轮轴布局做的结构预留，侧面的通孔阵列是缸盖螺栓的过孔，安装时需要按照对角分次拧紧的工艺要求，穿过这些孔位与缸体、曲轴箱紧固，保证结合面的密封压力均匀，避免冲缸垫的故障。

　　侧面的凸台与管路接口，分别对应冷却水道、润滑油道的外接位置，冷却水道的走向是围绕四个燃烧室做环形连通，保证高转速工况下每个缸的工作温度差控制在合理区间，避免局部过热导致的爆震、缸盖变形问题；润滑油道则直接连通凸轮轴轴承位、气门摇臂（或挺柱）安装位，保证高转速下配气机构的摩擦副能得到持续的压力润滑，减少磨损。建模时是通过实物游标卡尺实测完成的，虽然没有覆盖所有非核心的细小细节，但核心的安装边界尺寸、孔位间距、腔室容积相关的结构都做了还原，比如缸盖与缸体结合面的平面度基准、螺栓孔的中心距、燃烧室的凹坑深度、气门座圈的安装孔径这些关键尺寸，都按照实测值做了1:1还原，能够满足维修替换时的尺寸核对、改装件开发时的结构参考需求。

　　要注意的是，因为是业余实测建模，部分细小的工艺倒角、非安装面的微小加强筋没有完全复刻，做精密加工前需要对照实物做二次尺寸校核，尤其是水道的密封槽位置、气门导管的安装同轴度，这些位置的尺寸偏差会直接影响装配后的密封性能与配气机构工作稳定性。从安装边界来看，这款缸盖的进气侧、排气侧的接口位置都保留了原机的布局特征，进气侧的四个进气道入口呈等距排布，适配等长进气歧管的安装，排气侧的排气道出口对应四出排气的前段安装位，侧面的附件安装凸台可以适配原厂的节温器座、水温传感器安装位，做改装时如果要更换大流量水道、高角度凸轮轴，也可以基于这个基础模型做结构修改，不用从零开始测绘，能节省大量的实测建模时间。

　　在实际的发动机工作过程中，缸盖要承受燃烧室高温高压燃气的反复冲击，同时还要承载配气机构的往复运动冲击力，所以结构上的螺栓孔分布、加强筋的设置都是围绕受力均匀性做的设计，四个缸之间的连接筋位既可以提升缸盖整体的刚性，减少高转速下的结构形变，也能辅助热量传导，避免相邻缸之间的温度差过大。对于三维建模从业者来说，这类实物测绘的缸盖模型，可以作为内燃机结构学习的参考案例，理解直列四缸发动机缸盖的布局逻辑、孔位设计的考量、密封面的处理方式；对于摩托维修与改装从业者来说，这个模型可以用来核对配件尺寸，提前预判改装件的安装干涉问题，比如更换大尺寸气门、加高凸轮轴座的时候，能在三维环境里提前做运动仿真，避免装配后出现气门碰活塞、凸轮轴与缸盖罩干涉的问题。
