RS232485转WIFI POE ETH串口转换模块

在工业现场的设备组网改造场景里，经常会遇到存量设备仅配备RS232/485串行接口，无法直接接入现有以太网或WIFI网络的痛点，这类串口转换模块就是为解决这类异构网络互联需求设计的。从实际部署的角度看，这类模块常被用在老旧PLC设备的数据采集、工业传感器的联网上传、串口类仪表的远程监控场景中，不需要改动原有设备的硬件结构，只需要通过串口线对接原有设备的通讯端口，再通过以太网或者WIFI接入厂区局域网，就能实现传统串口设备的网络化升级，大幅降低存量设备的智能化改造成本。

这款模块集成了POE供电功能，在实际布线时不需要额外布置电源线路，直接通过网线就可以同时完成数据传输和电力供给，对于布线空间紧张、取电不便的现场安装场景十分友好，比如车间高处的仪表监测点、户外机柜内的设备联网，都能减少布线工作量，降低施工难度。模块同时支持WIFI和以太网两种联网方式，现场部署时可以根据实际的网络覆盖情况灵活选择，有线以太网连接的稳定性更高，适合电磁环境复杂、对通讯可靠性要求高的工位，WIFI连接则不需要布设网线，适合临时组网或者后期改造时不方便布放网线的场景。

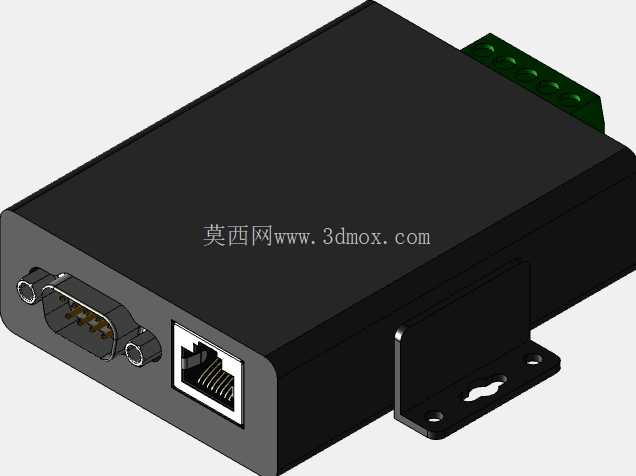

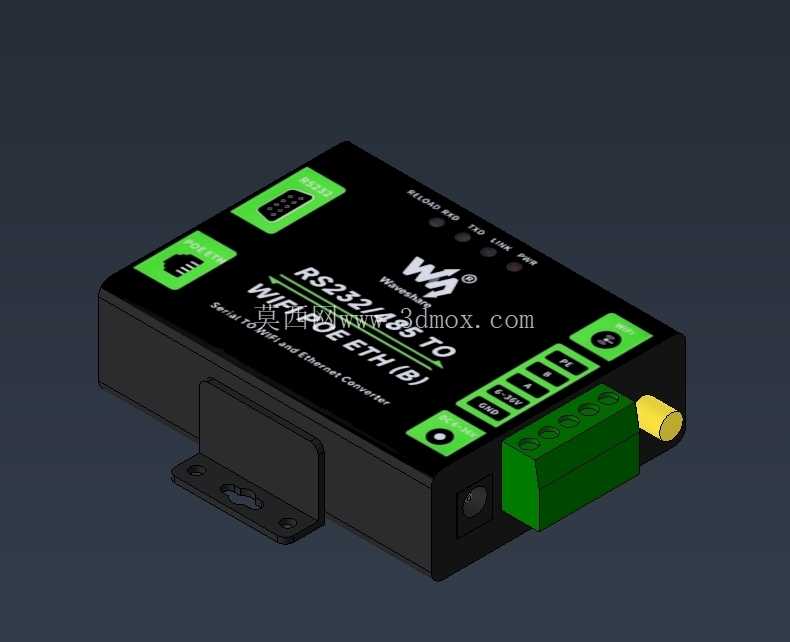

从结构设计的角度看，这款模块采用紧凑型的壳体设计，外壳做了圆角处理，避免安装时剐蹭线缆或者操作人员，整体外形规整，既可以通过标准导轨卡扣安装在标准工控机柜的DIN导轨上，也可以通过壳体两侧的固定耳用螺丝直接固定在设备面板或者安装板上，安装孔位的间距符合通用工控配件的安装尺寸规范，不需要额外定制安装支架，能适配大部分现有工控机柜的安装空间。模块的接口布局做了分区设计，串口端和网口端分别布置在壳体的两侧，现场接线时不会出现线缆互相遮挡的情况，串口端配备了标准的接线端子，不需要额外焊接接头，直接压接线缆就可以完成连接，网口采用标准RJ45接口，兼容常规的工业网线，POE供电的引脚定义符合IEEE802.3af标准，能适配市面上主流的POE交换机设备，不需要额外配置专用的供电模块。

在功能设计上，模块内部做了协议转换处理，不需要用户额外编写复杂的协议转换代码，只需要通过简单的参数配置，就可以实现串口数据和TCP/IP数据的双向透明传输，原有串口设备的通讯程序不需要做任何修改，就可以直接和网络端的上位机进行数据交互，对于设备开发人员来说，能大幅缩短联网功能的开发周期。模块的串口端同时兼容RS232和RS485两种串口标准，通过板载的拨码开关就可以切换工作模式，不需要更换硬件，能适配不同接口类型的串口设备，减少现场备件的种类。模块的WIFI部分支持常见的2.4G频段，支持AP和STA两种工作模式，既可以作为热点让其他设备直接连接，也可以作为站点接入现有厂区的WIFI网络，组网方式十分灵活。

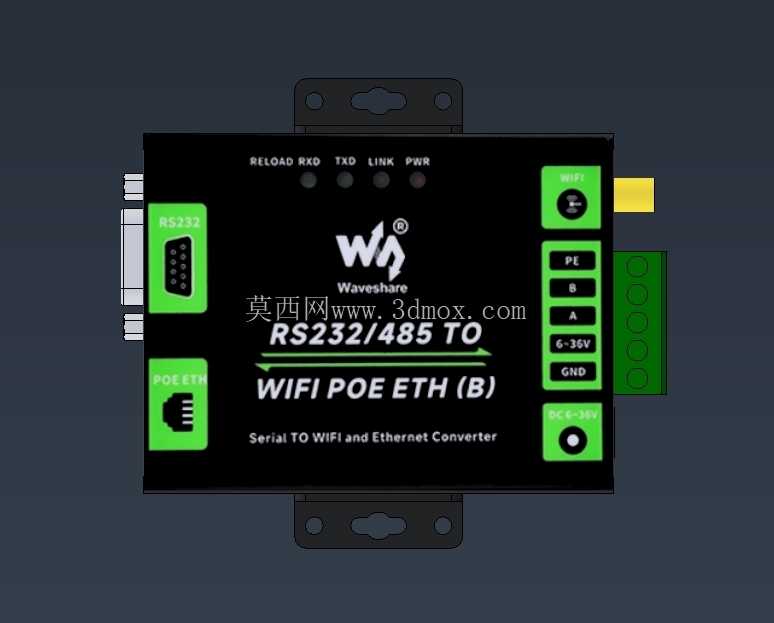

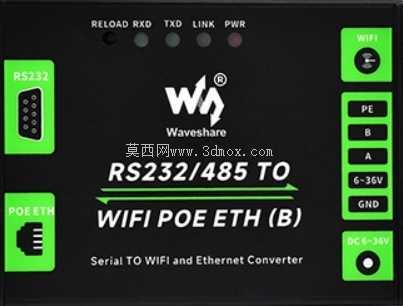

考虑到工业现场的复杂环境，模块的壳体采用阻燃ABS材质，能适应一定的温度变化范围，电路板做了三防涂覆处理，能抵御车间内常见的粉尘、潮湿空气侵蚀，提升长期运行的稳定性。模块的指示灯布置在壳体正面，分别对应电源、串口通讯、网络连接、WIFI连接状态，现场调试时不需要连接电脑，直接通过指示灯的闪烁状态就可以判断模块的工作状态，排查故障十分方便。在安装边界上，模块周围预留了足够的接线空间，导轨安装时和相邻工控配件的最小间距不小于10mm，保证散热空间，避免长时间工作时积热影响稳定性；壁挂安装时固定孔位能兼容M3螺丝，安装面的平整度要求不高，即使在略有弧度的安装面上也能牢固固定。

在实际选型应用中，这类模块常被搭配工业网关使用，作为现场串口设备的网络接入节点，将分散在车间各个位置的串口设备数据汇总到上位机系统中，实现生产数据的统一采集和监控。相比传统的串口服务器，这款模块集成了POE和WIFI功能，体积更加小巧，不需要额外配备电源适配器，在小型设备的联网改造项目中，能节省大量的安装空间和布线成本。模块的供电部分做了宽电压设计，除了POE供电之外，也支持外接直流电源供电，在没有POE交换机的场景下，也可以通过常规的直流电源适配器供电，适配不同的现场供电条件。
