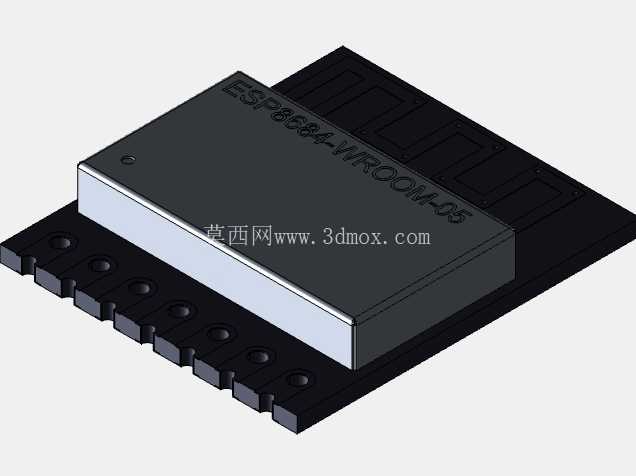

ESP8684-WROOM-05无线通信模组结构

在物联网终端硬件开发、智能设备无线组网的工程场景里，这类集成了无线通信能力的板载模组是整套设备实现数据交互的核心载体，不管是智能家居的传感节点、工业现场的小型数据采集终端，还是消费类电子的便携智能设备，都需要依托这类小体积的通信模组完成Wi-Fi接入与蓝牙短距传输，省去开发者从射频芯片开始做电路设计、阻抗匹配、射频校准的大量重复工作，大幅缩短产品的研发落地周期。

这款模组的核心设计思路是高集成度的SiP系统级封装，把主控处理器、无线射频前端、存储单元全部整合在单一封装内部，不需要开发者在外围额外搭配复杂的射频匹配电路，仅需预留标准的供电、通信接口焊盘即可完成硬件对接。其内置的RISC-V架构32位处理器主频可达120MHz，搭配272KB的SRAM与最高4MB的内置闪存，足够承载轻量级的物联网通信协议栈、简单的边缘数据采集逻辑，不需要额外外挂主控芯片就能完成基础的传感数据采集、无线传输功能，对于成本敏感、体积受限的物联网终端来说，这种单模组解决方案能大幅压缩主板的布板面积，降低整体BOM成本。

从结构设计的角度看，这类表贴式模组的外形尺寸控制非常严格，整体采用矩形贴片封装，引脚分布在模组两侧，采用标准的LCC贴片焊盘设计，安装时可以直接通过SMT回流焊工艺焊接在主板对应位置，不需要额外的插件工序，适配规模化的电子制造产线加工流程。设计主板封装时需要注意，模组下方的投影区域尽量避免布置其他元器件或者走高速信号线，防止射频信号受到干扰，同时要在模组的天线净空区域预留足够的无铜空间，不能铺设地铜或者布置金属结构件，避免遮挡无线信号影响通信距离与稳定性。模组的供电引脚需要就近布置滤波电容，保证供电纹波控制在器件允许范围内，避免因为供电不稳导致无线传输丢包、模组异常重启的问题。

实际选型应用时，这类集成Wi-Fi与蓝牙双模通信能力的模组，可以同时满足家庭局域网内的高速数据接入、与手机等便携设备的短距蓝牙配网、蓝牙 Beacon 广播等多种功能需求，不需要额外搭配独立的蓝牙芯片。在智能家居场景中，它可以搭载在智能开关、温湿度传感器、智能照明设备内，完成设备联网、与手机直连控制、本地场景联动等功能；在工业物联网场景中，它可以部署在小型的振动传感器、温压采集节点内，将采集到的设备运行数据通过Wi-Fi上传到本地网关，同时支持蓝牙近场调试，运维人员不需要拆开设备外壳，通过手机蓝牙就能完成设备参数配置、固件升级操作，大幅降低现场运维的工作量。

建模过程中需要重点还原模组的实际安装边界，包括整体长宽厚尺寸、引脚的间距与焊盘尺寸、模组表面的屏蔽罩结构、天线区域的位置标识，这些细节直接决定了结构设计阶段主板封装、外壳避让空间的设计准确性，如果建模时尺寸出现偏差，很容易导致后期开模后外壳与模组干涉、SMT焊接时元件偏移的问题。同时要注意模组的高度方向尺寸，在做超薄类消费电子产品设计时，模组加上焊锡厚度的总高度是内部堆叠的关键尺寸，需要在建模时预留足够的公差余量，避免因为元器件公差导致外壳装配挤压模组，造成模组内部器件损坏或者焊接点脱落。

从电路适配的角度，这款模组支持标准的串口通信协议，可以和市面上绝大多数的单片机、传感器芯片直接对接，不需要复杂的电平转换电路，供电电压适配常用的3.3V供电系统，和绝大多数电子设备的主板供电体系兼容，不需要额外增加电源转换电路。在做低功耗应用设计时，这款模组支持多种休眠模式，可以在设备待机时将功耗降到微安级别，适配电池供电的低功耗物联网终端，延长设备的电池更换周期，比如无源的无线门窗磁传感器、低功耗温湿度标签，依靠纽扣电池就可以实现数年的工作时长。

结构设计时还要考虑模组的散热需求，虽然这类无线通信模组的整体功耗不高，但是在长时间进行大流量无线数据传输时，主控芯片与射频前端还是会产生一定的热量，建模时要注意在模组对应的主板位置预留合适的散热铜皮，不要在模组上方布置完全密封的金属屏蔽结构，避免热量堆积导致模组工作温度过高，出现通信性能下降、器件寿命缩短的问题。如果设备外壳是金属材质，还需要在模组天线对应的外壳位置做非金属开窗处理，保证无线信号可以正常辐射出去，避免金属外壳对信号产生屏蔽作用，导致设备的无线通信距离大幅缩短、信号连接不稳定。
