带径向定位槽的法兰连接套筒结构

项目分类:通用机械零部件 发布时间:2026-06-18 ID:1185556
  • 带径向定位槽的法兰连接套筒结构

在工业传动与管路连接场景中,这类带法兰基座的套筒构件常承担轴系定位、扭矩传递以及部件间刚性衔接的核心作用,区别于普通光面套筒,其结构设计完全围绕实际装配中的定位精度、抗扭强度以及安装便捷性展开。从实际应用场景来看,这类套筒多部署在需要频繁拆装维护的传动节点处,比如轻工自动化生产线的辊筒传动端、小型压铸设备的模架导向连接位,或是液压管路的转接固定端,既可以作为轴与轮毂之间的过渡连接套,补偿轴与安装孔之间的微小形位公差,也能通过法兰端的安装面实现部件间的轴向定位,避免传动过程中出现轴向窜动。

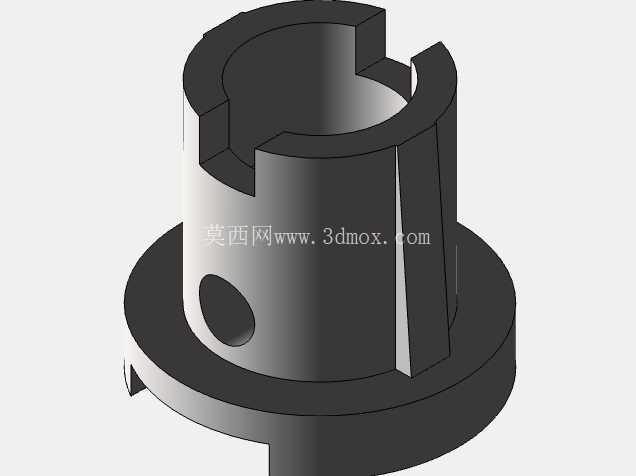

从结构功能特性来看,套筒主体采用带法兰盘的一体式结构,法兰盘位于套筒筒体的一端,直径大于筒体外径,安装时法兰端面可与被连接件的安装面完全贴合,通过法兰盘上预留的安装位实现周向固定;筒体侧壁开设的径向通孔,主要用于穿装定位销或是锁紧螺钉,装配时可穿过该孔与内部穿装的轴件形成径向锁紧,防止轴与套筒之间出现相对转动,保障扭矩传递的可靠性。筒体上端开设的多个轴向开槽,是这类套筒的核心定位结构,开槽沿筒体轴向延伸,将筒体上端分割为多个定位卡爪,装配时可与配合件端面对应的凸台形成卡合定位,既可以传递周向扭矩,也能在装配过程中起到导向作用,避免安装时出现周向错位。

设计这类构件时,首先要明确安装边界的约束条件:法兰盘的外径需要匹配被连接件的安装孔分布圆直径,确保法兰安装后不会与周边其他构件产生运动干涉;筒体的内径尺寸需要根据所配合的轴径公差带进行匹配,通常采用H7/k6的过渡配合,既保证装配时的同轴度,也不会因为过盈量过大导致拆装困难;筒体的有效长度需要覆盖轴件的插入深度,同时要预留出锁紧螺钉的安装空间,避免螺钉拧紧后端部超出筒体外壁影响其他部件运动。上端的轴向开槽深度需要根据传递的扭矩大小进行核算,开槽过深会导致筒体上端卡爪的刚性不足,大扭矩传递时容易出现变形甚至断裂,开槽过浅则会导致卡合定位的接触面积不足,长期运行后容易出现磨损松旷;侧壁的径向通孔位置需要避开筒体的应力集中区域,通常设置在距离法兰端面三分之一筒体长度的位置,这个位置既可以保证锁紧力均匀作用在轴件上,也不会因为开孔过度削弱筒体的整体抗扭强度。

从实际装配的角度考虑,法兰端面的平面度需要控制在0.02mm以内,避免安装后法兰面与被连接件之间出现间隙,导致传动过程中产生振动;筒体内壁与法兰端面的垂直度公差需要控制在0.015mm/100mm以内,保证轴件穿装后与安装面的垂直精度,减少轴系运转时的偏磨问题。筒体上端的卡爪内侧通常会设计微小的导入倒角,装配时可以引导配合件的凸台顺利卡入开槽,降低装配对位的难度;法兰盘的外缘也会设计小圆角,避免安装过程中锐边划伤操作人员或是损坏密封件。这类套筒在选材上通常根据使用场景的载荷特性选择,中等载荷工况下多采用45号钢进行调质处理,表面硬度达到HB220-250即可满足使用要求,重载或是有腐蚀环境的工况下则会选用合金钢或是不锈钢材质,表面进行发黑或是镀锌处理,提升构件的耐磨性能与抗腐蚀能力。

在建模过程中,需要重点关注各个特征之间的位置公差约束,比如径向通孔的轴线需要与筒体轴线垂直相交,轴向开槽的对称面需要与径向通孔的轴线保持规定的角度关系,避免加工完成后出现装配错位;法兰盘上的安装孔位置需要与配合件的孔位完全对应,建模时可以通过装配约束进行孔位的联动校验,减少后续加工时的孔位偏差。这类构件虽然结构不算复杂,但作为传动系统中的基础连接部件,其尺寸精度与结构合理性直接影响整套设备的运行稳定性,设计时需要结合实际装配空间、载荷大小以及维护需求进行综合考量,不能单纯照搬标准件的尺寸参数,要根据具体的使用场景对局部结构进行优化调整,比如在空间受限的安装位置,可以适当缩小法兰盘的外径,同时增加法兰盘的厚度来保障安装强度;在需要频繁拆装的场景下,可以将筒体上端的卡爪设计为带微量弹性的结构,降低拆装时的对位难度,同时在卡爪的接触表面进行淬火处理,提升接触部位的耐磨性能,延长构件的使用寿命。
