带加强筋双铰接耳直角安装支座结构

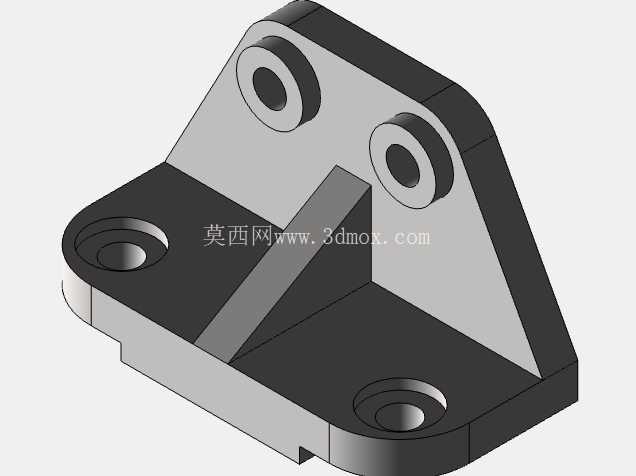

这类带加强筋的双铰接耳直角安装支座，在轻工自动化输送线、小型工装夹具架体、低压电气柜内部承重铰接结构中应用十分普遍，日常做非标设备改型时经常会碰到这类安装件的选型或重新建模需求。从实际使用场景来看，该支座主要承担两个方向的载荷传递：底部安装面通过两个沉头孔固定在设备架体的基准平面上，上部两个同轴铰接耳通过销轴连接摆杆、连杆类活动构件，将活动端的摆动载荷、径向受力平稳传导至固定基座上。

设计这类支座时，首先要明确安装边界：底部安装板为平直矩形结构，两个沉头安装孔沿底板长度方向对称布置，沉孔深度需匹配常用内六角圆柱头螺钉的头部高度，保证螺钉锁紧后端面不超出底板平面，避免安装时出现干涉；底板与立板之间的三角加强筋是核心受力结构，筋板厚度与立板厚度保持一致，从底板中部一直延伸至立板上部铰接耳的下方位置，刚好覆盖铰接耳受力的传导路径，避免立板在长期交变载荷下出现根部弯折变形。上部两个铰接耳保持严格同轴，孔位内径公差需根据铰接销轴的配合等级选取，日常轻载场景下选用间隙配合即可满足转动需求，若存在频繁摆动的工况，可在耳板内侧预留轴套安装位，减少基体的磨损，后期维护仅需更换轴套无需整体更换支座。

从结构特性来看，该支座采用直角L型主体结构，相比直装式铰接座，能直接在垂直安装面上实现铰接点的外延布置，无需额外加装垫高块，减少装配时的累计误差。两个铰接耳的间距根据配套连杆的端部宽度设定，耳板外侧做倒角处理，既去除加工锐边避免装配划伤，也能在销轴穿装时起到导向作用。底板底部边缘做了小尺寸的让位缺口，适配安装基准面上的焊缝、凸台等微小凸起，保证安装时底板能完全贴合基准面，不会出现翘边导致的受力不均。

建模过程中需要注意几个工艺细节：所有棱边除了明确要求的锐边外，统一做R0.5-R1的圆角处理，适配压铸或铣削加工的工艺要求，减少应力集中点；沉头孔的下端需保留足够的实体厚度，避免螺钉锁紧时出现底板变形；加强筋与立板、底板的交接处做小圆角过渡，避免压铸时出现缩孔缺陷，同时提升结构的抗疲劳强度。实际选型时，需要根据铰接端的最大摆动力矩核算耳板厚度、销轴孔径以及加强筋的尺寸，若载荷偏大可适当增加立板厚度、加大铰接耳的外径，提升整体的承载能力。这类支座的结构通用性极强，调整尺寸参数后可适配不同载荷等级的铰接场景，是小型机械结构中十分常用的连接支撑构件。
