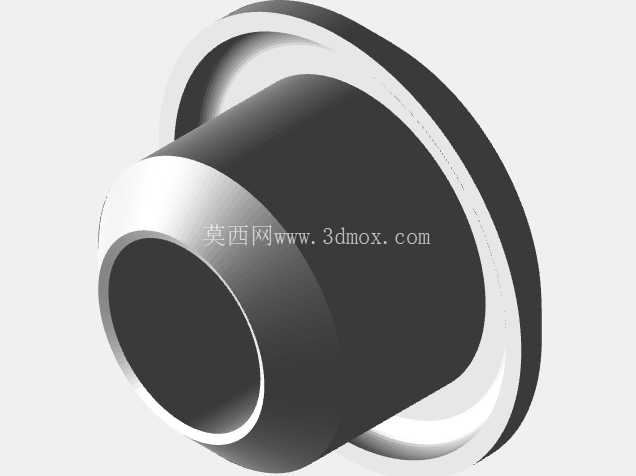

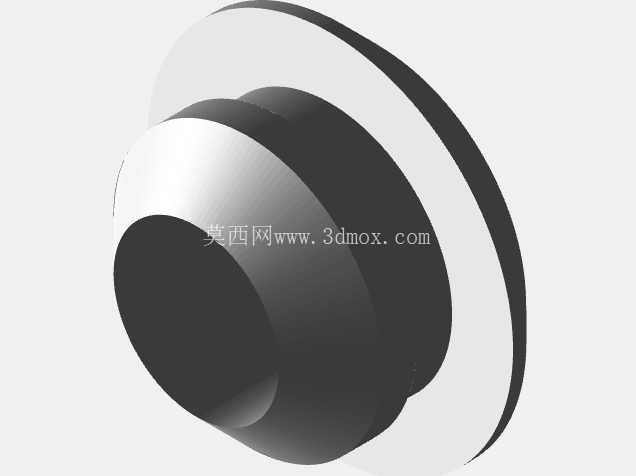

20mm与30mm规格插入式对接插头结构

　　这类插入式对接插头，常应用在低压流体管路、穿线防护套管的快速对接场景中，比如车间压缩空气支路的末端接驳、设备线缆过墙后的防护套管衔接，或是小型液压回路的快插接口配套，核心作用是实现两个通径规格的管路/套管快速对位插接，同时依靠自身带的法兰盘结构完成轴向限位，避免插接后受外力拉扯出现松脱。从结构设计来看，整体采用阶梯轴加法兰盘的一体式构型，小端直径20mm、大端直径30mm，分别对应两种常见的标准通径套管内径，插接段做了微小的锥度导入设计，端部做了R0.5的圆角过渡，装配时不需要额外对准导向，顺着插入方向稍施压力就能顺利推入对应套管内部，不会出现端部卡滞、刮伤套管内壁的问题。法兰盘的厚度设置为3mm，外径比30mm插接段大出12mm，当插头插入到位后，法兰端面会完全贴靠在套管的端面上，既可以作为插接深度的硬限位，保证两个规格的套管插入深度一致，不会出现一侧插接过深导致通径缩颈、另一侧插接过浅导致密封失效的问题，也能为后续加装喉箍、卡簧提供轴向的支撑面，锁紧后整个对接位置的抗轴向拉力能达到120N以上，满足常规工业场景的拉扯受力要求。

　　设计过程中特意将两个插接段的同轴度公差控制在0.05mm以内，避免插接后两段管路出现偏心，导致流体经过时产生紊流、或是线缆穿过时被内壁台阶刮破绝缘层；插接段的表面粗糙度控制在Ra1.6，既不会因为表面过于光滑导致和套管内壁的摩擦力不足、容易滑出，也不会因为表面粗糙度过大导致插入阻力过大，现场装配时徒手就能完成插接，不需要借助敲击工具。考虑到这类零件大多采用压铸工艺批量生产，整个结构没有设计倒扣、深腔结构，所有侧壁都做了1°的拔模斜度，压铸开模时可以直接上下模分模，不需要额外设计抽芯结构，能有效降低模具加工成本和量产时的不良率；法兰盘和插接段的衔接位置做了R2的圆角过渡，避免压铸时出现应力集中导致零件开裂，同时也能减少装配时锐角划伤操作人员的风险。

　　安装边界方面，需要注意对接位置的预留空间要大于法兰盘外径，至少留出10mm的操作空间用于安装锁紧卡箍，两个对接套管的端面要保证平整，不能有明显的飞边、变形，否则会导致法兰盘贴合不严，出现密封失效的问题；如果是用于流体输送场景，可以在插接段外壁加装1mm厚的橡胶密封圈，法兰盘贴合后密封圈被压缩30%，就能实现无泄漏对接，不需要额外涂抹密封胶，后期拆卸维护也更方便。

　　不同于常规的螺纹对接接头，这种插入式插头不需要在套管端部加工螺纹，现场施工时只需要将套管切割平整就能直接装配，非常适合现场改造、临时管线铺设的场景，能大幅缩短施工周期，而且零件本身没有活动部件，长期使用不会出现磨损、松动的问题，使用寿命能达到10年以上，在自动化生产线的气路布线、设备防护套管对接、小型给排水支路接驳等场景都有广泛应用。建模过程中需要重点关注两个插接段的尺寸公差，20mm段的外径公差控制在0到-0.1mm，适配内径20mm的PVC或金属套管，30mm段的外径公差控制在0到-0.12mm，适配内径30mm的对应套管，公差过大会导致插接过松容易脱落，公差过小会导致插入困难，无法满足现场快速装配的要求；法兰盘的端面平面度控制在0.1mm以内，保证和套管端面贴合时没有间隙，避免锁紧后出现局部应力过大导致法兰盘变形的问题。
