120mm直径电缆防护外壳结构设计

在整车线束敷设、高压电缆布设的工程场景里，大直径电缆的外层防护一直是容易被忽略但直接影响线路寿命的细节，尤其是直径120mm规格的动力电缆，多走在底盘、机舱这类存在碎石飞溅、金属锐边剐蹭、装配挤压风险的区域，没有适配的防护外壳做物理隔离，电缆外绝缘层很容易在车辆全生命周期内出现磨损击穿的问题。这款防护外壳的设计初衷，就是针对120mm直径电缆的过线防护需求，做适配性的结构优化，避免通用护壳尺寸不匹配带来的装配松动、防护失效问题。

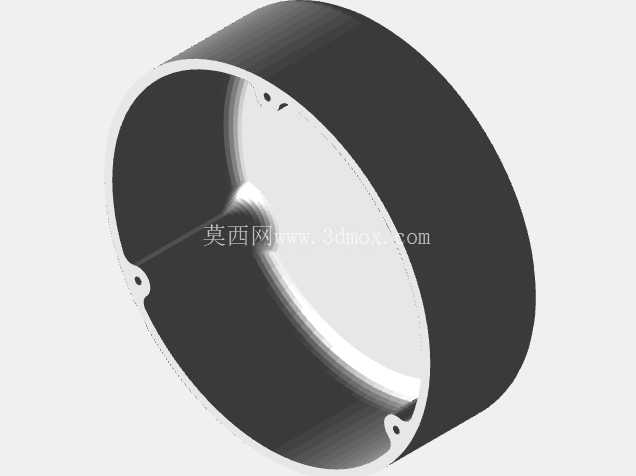

从结构形态上看，这款护壳采用薄壁圆筒式主体结构，整体轮廓完全贴合120mm直径电缆的外圆弧面，内壁预留了均匀的间隙，既可以保证电缆穿设时不会出现卡滞，也能给电缆热胀冷缩、车辆运行中的小幅窜动留出足够余量，不会因为硬接触磨破绝缘层。筒壁的厚度经过冲压工艺校核，在满足侧面抗冲击、抗挤压强度要求的前提下，尽可能做薄，减少整体重量，也不会占用过多的布置空间，适配底盘、机舱内紧凑的安装环境。

安装固定结构的设计完全贴合现场装配的实际需求，在筒身的端沿位置均匀布置了带安装孔的固定耳，固定耳和筒身采用一体冲压成型，没有额外的焊接拼接结构，既减少了加工工序，也避免了拼接位置的应力集中问题，长期受振动不会出现焊缝开裂的情况。固定耳的开孔位置做了沉台处理，安装时螺丝头可以完全沉入沉台内，不会突出筒壁表面剐蹭周边的其他管线或者构件，安装孔的孔径适配常规的线束固定螺栓规格，现场装配不需要额外做扩孔或者改制，直接用标准件就能完成固定，能有效提升整车线束装配的作业效率。

设计过程中重点考虑了冲压加工的工艺可行性，整个构件的展开料计算经过多次迭代，所有折弯位置的圆角都匹配冲压模具的折弯R角要求，避免出现折弯开裂、回弹超差的问题；筒身卷圆的尺寸公差控制在合理范围内，保证卷圆后对接边的缝隙均匀，不会出现错位、凸起的问题，既不影响外观，也不会有锐边割伤电缆或者装配人员的风险。固定耳的位置度公差经过校核，保证安装时可以直接对准车身上的预装固定点，不需要现场反复调整对位，降低装配的人工成本。

从实际使用的功能特性来看，这款护壳可以给120mm直径电缆提供全方位的物理防护，隔绝周边金属构件的锐边、行驶中带起的碎石、装配过程中的意外挤压对电缆绝缘层的损伤，同时金属材质的护壳本身具备一定的电磁屏蔽作用，可以减少大直径动力电缆对外界弱电信号的电磁干扰，也能隔绝外界的电磁干扰影响动力传输的稳定性。护壳的轴向长度可以根据实际的过线防护需求做适配调整，当前的结构基础上只需要调整冲压下料的长度尺寸，不需要改动模具的核心成型结构，就能适配不同防护长度的使用场景，具备不错的衍生适配能力。

在安装边界的考量上，这款护壳的最大外轮廓尺寸在120mm电缆直径基础上仅增加了固定耳的突出尺寸，整体径向占用空间很小，适合在管线密集的区域布置，不会和周边的油管、气管、其他线束出现干涉；安装时只需要先将护壳扣合在电缆需要防护的区段，对准固定孔位拧上固定螺栓即可，不需要对电缆做截断或者额外处理，既可以在整车生产装配阶段预装，也可以在后期售后维修时加装，操作门槛很低。筒身的内壁没有多余的凸起或者毛刺，所有边缘位置都做了钝化处理，电缆穿设过程中不会被划伤，长期使用过程中也不会因为车辆振动摩擦损坏电缆表层。

针对汽车使用场景下的温变、振动、腐蚀等复杂工况，这款护壳的结构设计也做了对应的适配，一体冲压的结构没有多余的连接缝隙，减少了积水、积尘导致锈蚀的风险，筒身的强度可以承受常规的碎石冲击、装配挤压，不会出现变形塌陷压迫内部电缆的问题；固定耳的位置做了加强翻边，提升了固定点的结构强度，在车辆长期振动的工况下，固定点不会出现开裂、松动的问题，保证防护结构在整车设计寿命周期内都能稳定发挥作用，避免因为护壳失效导致的电缆损坏、线路故障等问题，降低整车的售后维护成本。
