通用卡车用复古款轮毂端盖结构

在商用车轮端防护部件的设计体系里，这类轮毂端盖的定位非常明确，主要适配1/2吨级载重、1500系列的轻型卡车，尤其针对四驱版本车型的前轮安装场景做了结构适配，和普通两驱车型用的封闭款轮毂盖有明确的功能区分。从实际装车后的使用场景来看，这类轮毂盖最早是作为经济型商用车的标准配置出现，核心作用是覆盖轮端的轮毂轴承、锁紧螺母、轮辋中心安装孔，一方面阻挡行驶过程中路面的泥水、砂石、扬尘侵入轮端轴承安装腔，避免润滑脂被污染后出现轴承早期磨损，另一方面也能规整轮辋中心的外露结构，减少高速行驶时轮辋中心位置的乱流，同时兼顾基础的外观装饰作用，避免轮端外露的紧固件出现锈蚀后影响整车观感。

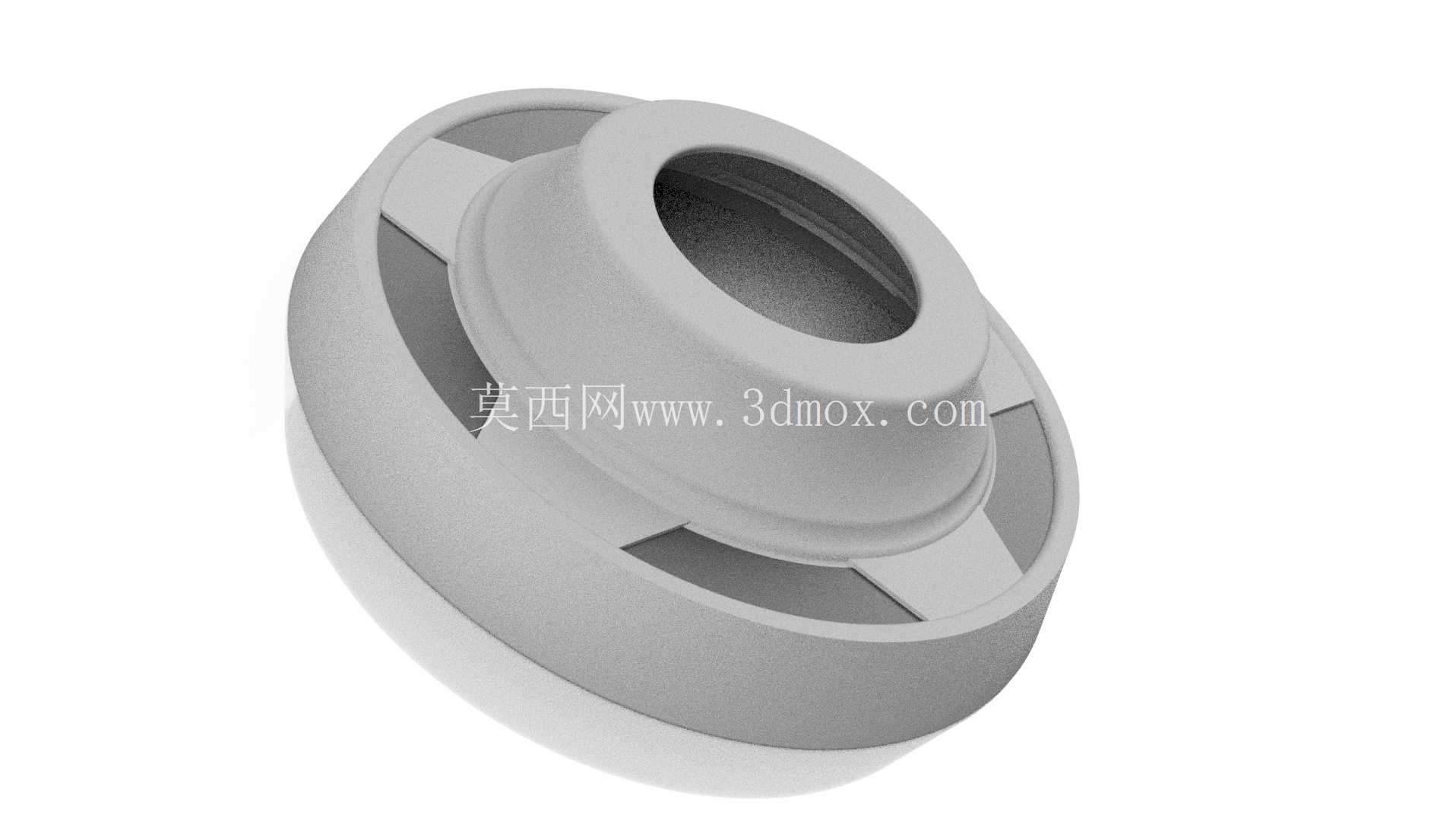

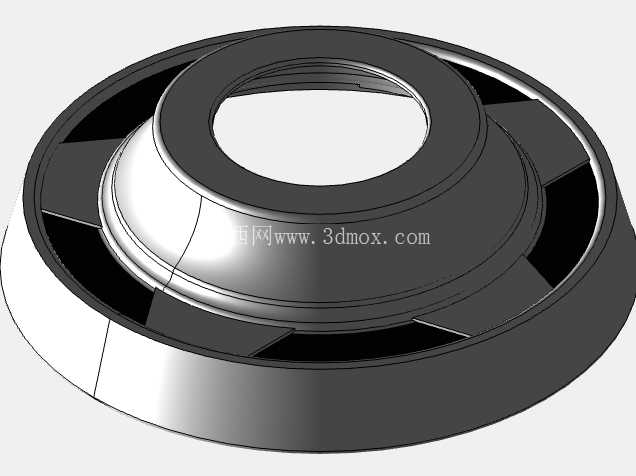

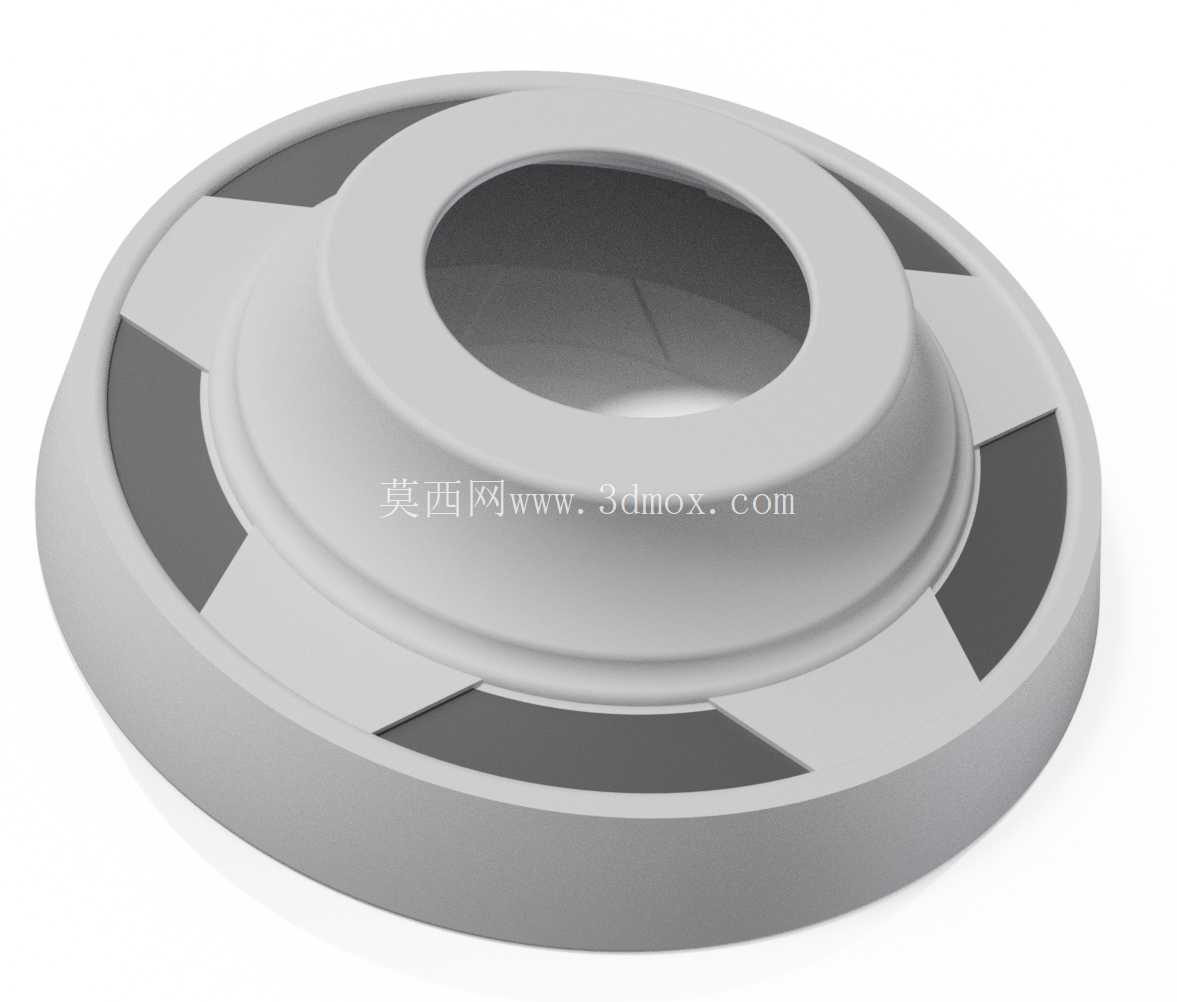

从结构设计的逻辑来看，这款轮毂盖采用了阶梯式的回转体结构，主体外径为10.5英寸，这个尺寸是和对应规格的钢制轮辋中心沉台尺寸做匹配的，安装时依靠盖体边缘的弹性卡爪卡入轮辋中心的环形卡槽内，不需要额外的紧固件固定，拆装时只需要用撬具沿边缘均匀施力即可拔出，日常维护轮端轴承、检查锁紧螺母扭矩的时候操作非常便捷，不需要拆卸整个轮辋就能完成轮端的常规检查作业。盖体中心的通孔是针对四驱车型的特殊结构设计，两驱车型的前轮轴头是封闭结构，普通轮毂盖可以做成全封闭的形态，但四驱车型的前轮轴头会伸出轮辋中心平面，用来连接前轮驱动轴的锁止机构，因此中心必须预留对应直径的通孔，才能保证轮毂盖可以完全贴合到轮辋的沉台面上，不会和伸出的轴头结构发生运动干涉。

建模过程中需要重点关注几个安装边界的尺寸控制：首先是盖体外侧最大外径和轮辋中心沉台内径的配合公差，配合间隙需要控制在0.2-0.5mm之间，间隙过大会导致车辆行驶过程中轮毂盖出现晃动，长期使用后卡爪疲劳断裂出现脱落，间隙过小则会导致安装时卡入困难，低温环境下塑料件或者冲压钢件收缩后甚至会出现无法装入的问题。其次是盖体的阶梯高度，需要匹配轮辋沉台的深度，保证安装后盖体外端面和轮辋外平面的高度差控制在设计范围内，既不能突出过多导致行驶中被路面异物剐蹭，也不能凹陷过深导致泥水容易在盖体边缘堆积。另外中心通孔的直径需要和轴头的外径保留足够的间隙，避免车辆行驶过程中悬架跳动、轮辋出现微量形变时，盖体和旋转的轴头发生摩擦，产生异响或者磨损轴头的防锈涂层。

从细节结构来看，盖体内侧的环形加强筋是提升结构强度的关键，这类轮毂盖如果采用薄钢板冲压或者工程塑料注塑成型，自身的结构刚度有限，车辆行驶中轮端会持续产生振动，没有加强筋的话盖体很容易出现共振异响，甚至在长期交变应力下出现开裂。加强筋的位置需要对应卡爪的安装位置，将卡爪受到的卡紧力均匀分散到整个盖体的端面上，避免局部应力集中导致卡爪根部断裂。盖体和轮辋贴合的边缘位置设计有环形的密封唇边，安装后唇边会轻微压在轮辋沉台的端面上，阻挡大部分的泥水从边缘缝隙进入盖体内部，虽然不能做到完全密封，但足以应对日常公路行驶、非铺装路面行驶的防水防尘需求，减少轮端部件的锈蚀概率。

在实际的配件选型匹配中，这类轮毂盖不需要做额外的改装适配，只要轮辋的中心沉台尺寸、轴头伸出长度和设计参数匹配，就可以直接替换安装，不管是钢制轮辋还是同规格的铝合金轮辋，只要中心安装结构一致都能通用。相比全封闭的装饰性轮毂盖，这款带中心通孔的结构实用性更强，对于需要经常在非铺装路面行驶的四驱轻型卡车来说，既能满足轮端防护的核心需求，又不会影响四驱轴头的正常功能，结构简单可靠，没有多余的复杂设计，完全是围绕实际使用场景的功能需求完成的结构设计，建模时所有的曲面过渡、圆角尺寸都参考了实物的冲压/注塑成型工艺，避免出现无法加工的尖锐棱角或者脱模负角，保证模型结构和实际量产部件的一致性。
