威尔伍德摆动式汽车制动离合踏板组结构

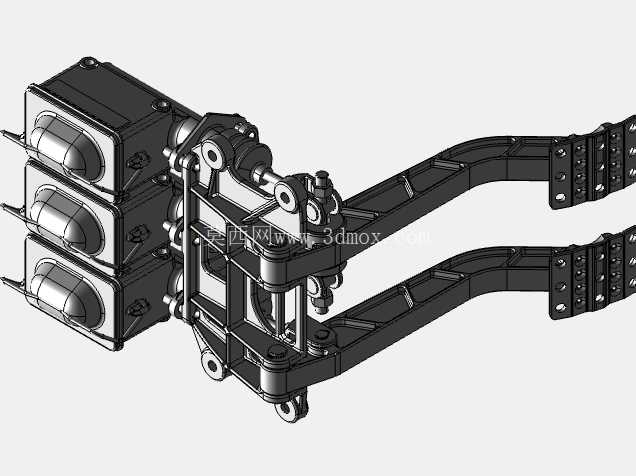

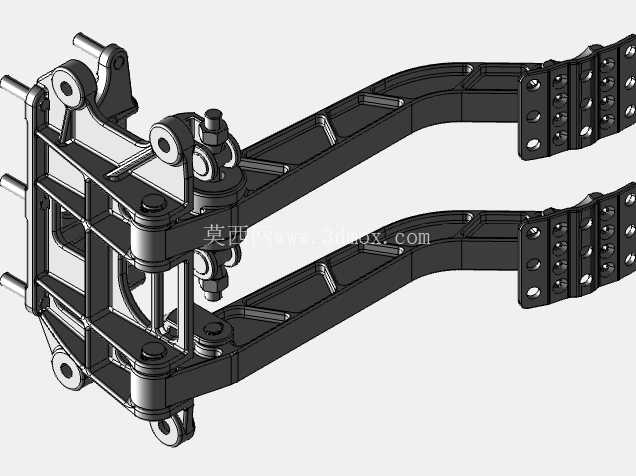

　　这套踏板组主要面向定制改装赛车、高性能街车以及场地竞技车辆的驾驶舱操控系统布局，区别于原厂一体式踏板的固定安装逻辑，摆动安装的结构形式可以适配不同驾驶坐姿、不同身材车手的踩踏角度需求，在场地赛、漂移赛这类需要频繁精准控制制动与离合结合点的场景下，能够大幅降低车手长时间操作的脚部疲劳，同时提升踩踏动作的反馈精度。从实际装车的功能逻辑来看，这套踏板组将制动踏板与离合器踏板集成在同一安装基座上，基座采用双侧U型臂的框架式结构，相比单臂支撑的踏板结构，侧向刚性提升明显，在车手大力制动施加峰值踩踏力时，不会出现基座侧向形变导致的踏板偏移问题，保证制动力输出的线性可控。

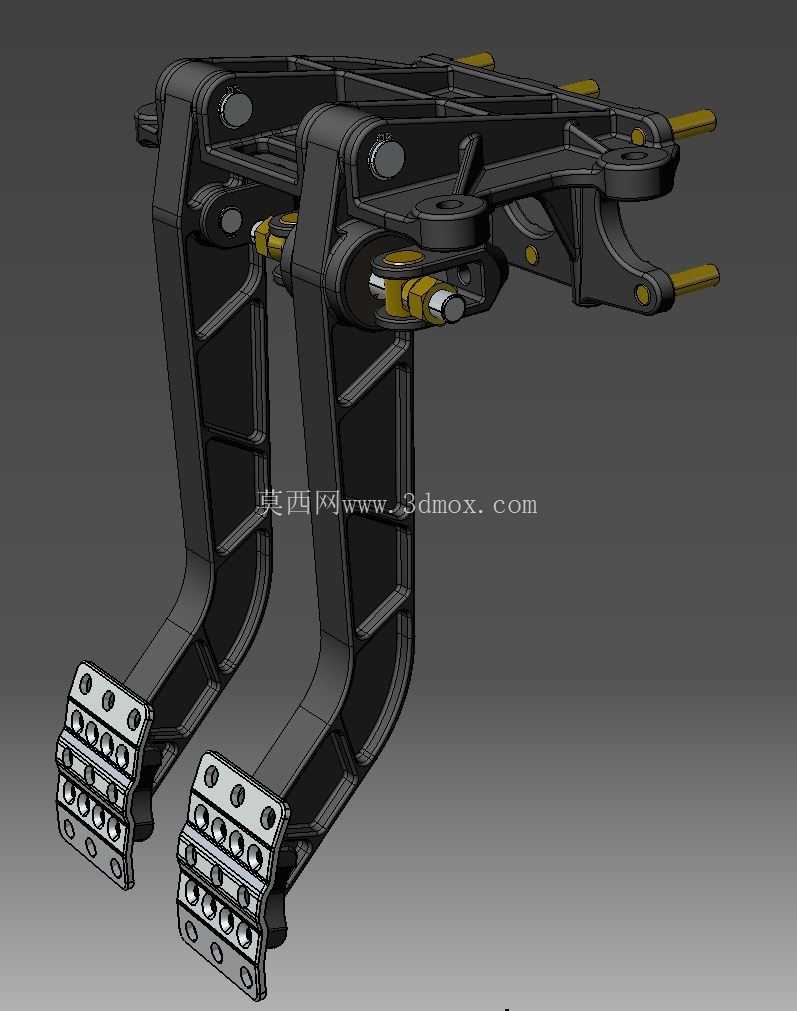

　　踏板臂采用阶梯式加强筋结构，在保证整体轻量化的前提下，提升了臂身的抗扭刚度，踩踏过程中不会出现臂身弯折的虚位，每一次踩踏的力传递路径都直接作用在对应的液压总泵推杆上，没有多余的行程损耗。踏板面采用多档位可调的多孔位安装设计，可以根据车手的脚型、驾驶习惯调整踏板面的前后位置与倾斜角度，表面的防滑凸点结构能够在鞋底沾有泥沙、水渍的工况下依然保持足够的摩擦力，避免踩踏滑脱的风险。设计阶段首先考虑的是安装边界的通用性，摆动式的安装支座预留了多组固定孔位，可以适配不同车型的防火墙安装点位，不需要对原车防火墙进行大面积切割改造，降低改装施工的难度。

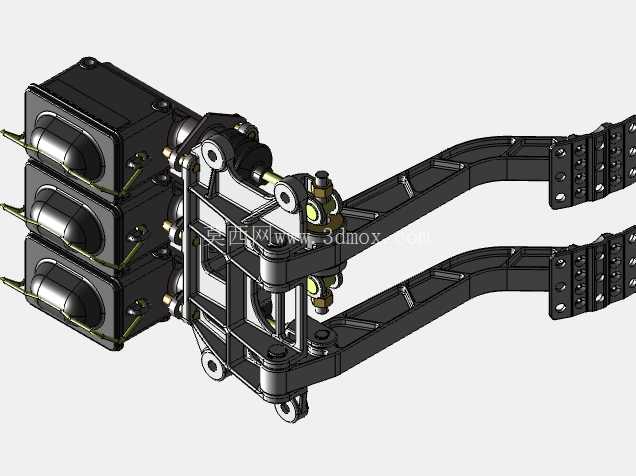

　　总泵安装位采用同轴定位结构，能够匹配不同缸径的制动总泵与离合总泵，用户可以根据自身车辆的制动总泵数量、制动力分配需求选择对应的总泵规格，不需要额外加工转接支座。铰接位置全部采用带衬套的销轴连接，销轴表面做硬化处理，长期高频踩踏工况下不会出现铰接点旷量，衬套可以隔绝部分底盘传递上来的振动，提升踩踏脚感的细腻度。从安装尺寸来看，整套踏板组的横向宽度控制在双踏板布局的合理区间，不会占用驾驶舱内过多的横向空间，给油门踏板的布置、左脚休息踏板的预留留出足够余量；纵向安装深度可以通过摆动支座的角度调整进行适配，无论是坐姿直立的拉力赛车，还是半躺坐姿的方程式类改装车，都能找到合适的安装角度，保证车手的腿部发力角度处于最优区间，避免长时间驾驶出现腿部肌肉劳损。

　　结构上的油路固定点预留也考虑到了后期管路布置的需求，基座上集成了硬管固定卡扣位，可以将制动油管、离合油管规整固定在基座上，避免车辆行驶过程中管路晃动与周边部件产生摩擦破损，提升整套液压系统的可靠性。踏板的行程限位结构集成在基座内部，不需要额外加装外部限位块，当踏板踩踏到最大行程位置时，限位块能够承接住峰值踩踏力，避免总泵推杆超行程损坏总泵内部密封件。在实际的三维建模过程中，所有铰接位置的配合间隙都按照实际装车的公差要求进行设定，既保证转动的顺畅度，又不会出现多余的旷量，每个安装孔位的位置度都严格对应实际改装常用的孔距标准，模型导入装配环境后可以直接进行安装干涉检查，提前预判装车时可能出现的部件冲突问题，减少实际改装过程中的试错成本。
