平屋顶分布式光伏支架排布设计方案

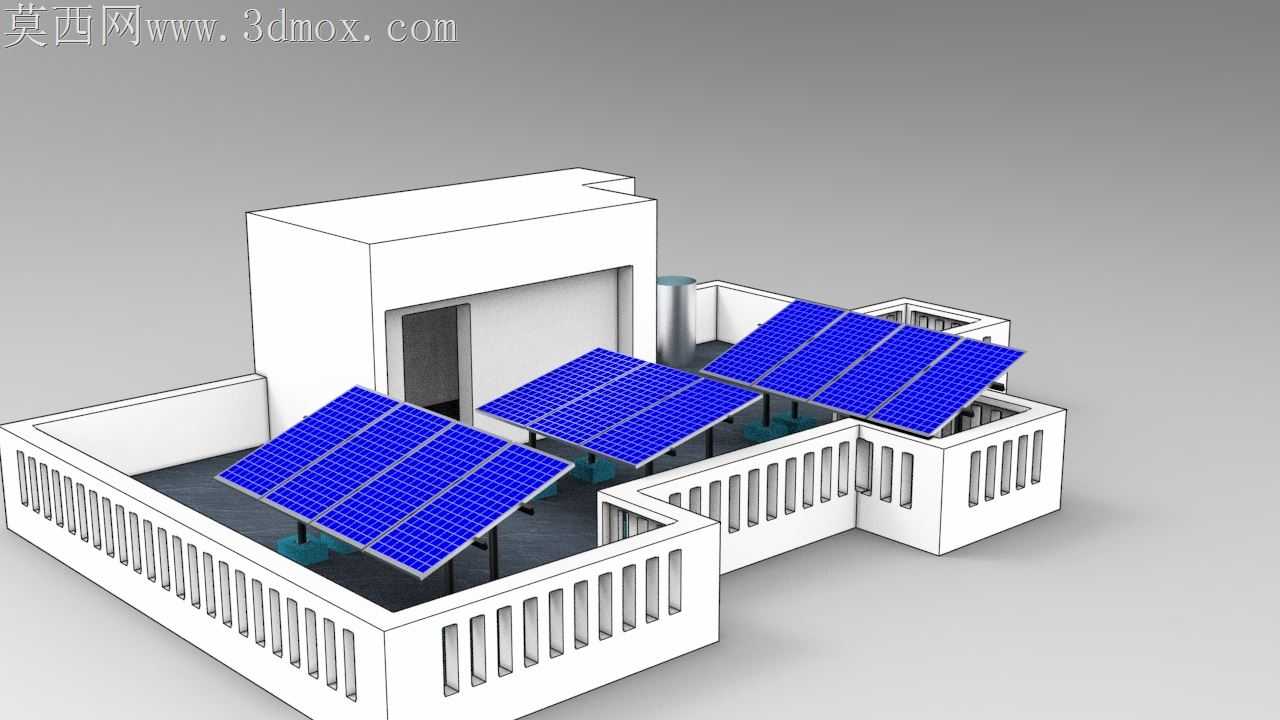

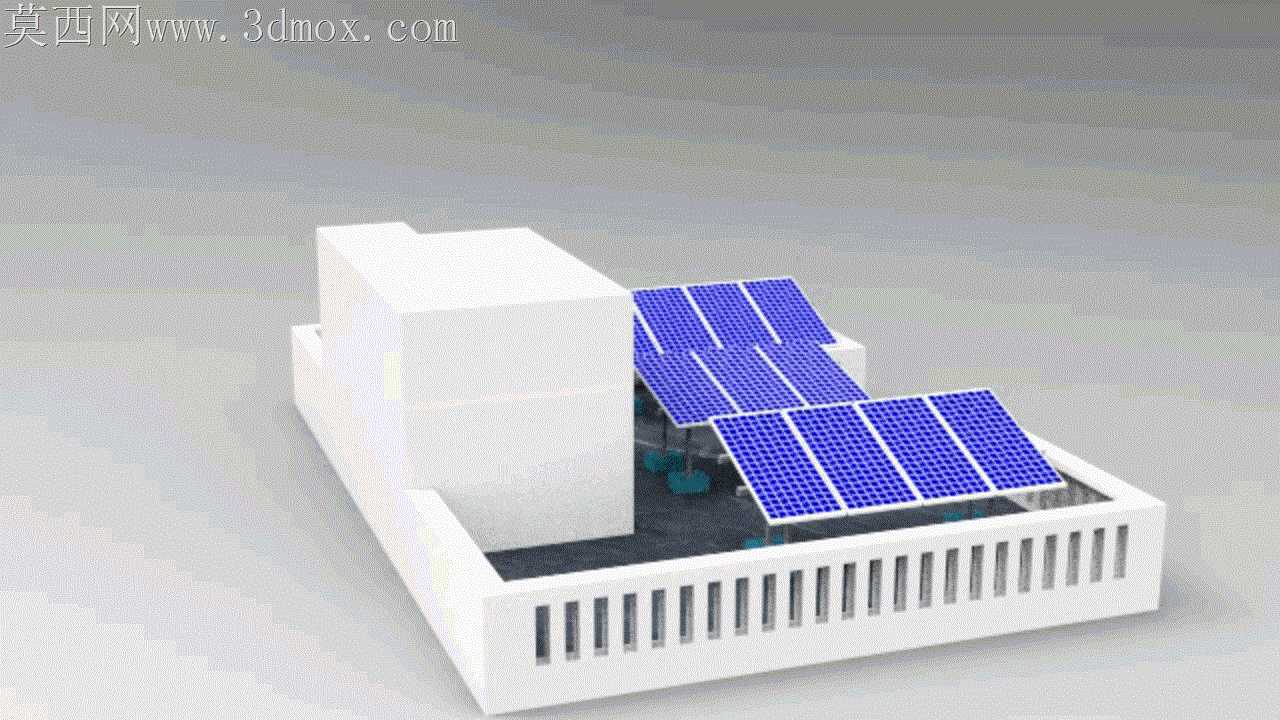

平屋顶光伏项目落地时最容易被忽略的隐患，是支架排布与屋面女儿墙、附属建筑的阴影遮挡匹配度，很多现场安装完才发现冬至日前后前排组件遮挡后排，发电量折损远超前期测算值。这套排布方案把屋面附属设备用房放在阵列西北侧，完全避开北半球正午到下午三点的高辐照时段阴影投射区，三组光伏阵列顺着屋面可用面宽依次排布，每组支架的倾角统一取当地纬度减3度的经验值，既保证组件表面的雨水自清洁效果，也不会因为倾角过大抬升支架整体高度，增加屋面风荷载的受力面积。

支架底部的配重块位置没有做满铺设计，顺着屋面原有排水通风槽预留了120mm的通行间隙，后期运维人员清理屋面杂物、检查组件接线时不需要踩踏支架横梁，避免长期荷载作用下支架出现偏移。组件之间的横向间隙留了20mm的伸缩缝，考虑到夏季高温时铝合金边框的热胀冷缩量，不会出现边框挤压变形导致的电池片隐裂问题。女儿墙内侧的阵列离墙距离控制在800mm，既满足屋面检修的通行宽度，也不会让女儿墙的阴影在早间时段覆盖到组件下沿。

阵列的线缆走线全部顺着支架内侧的线槽排布，没有在屋面保护层上打膨胀螺栓固定线槽，完全采用配重压块的固定方式，避免破坏屋面防水层造成后期渗漏。每组支架的前后立柱高度差经过精确核算，组件安装完成后下沿离屋面完成面有300mm的间距，屋面夏季的热空气可以从组件下方顺利流通，降低组件工作温度的同时，也避免落叶、积灰堆积在组件下沿形成热斑。

附属建筑的屋面没有强行铺设组件，预留出来的空间刚好可以放置组串式逆变器和汇流箱，直流线缆的走线长度控制在15米以内，减少线损的同时也降低了直流侧拉弧的消防风险。支架的连接节点全部采用螺栓装配，没有现场焊接工序，所有镀锌构件的螺栓孔都在工厂预冲完成，现场安装时不需要二次钻孔破坏镀锌层，从根源上减少支架后期锈蚀的概率。屋面边缘的支架外侧额外加设了防风拉索，拉索的固定点连接在屋面原有结构预埋件上，没有在屋面结构层上后植筋，避免对原有建筑结构造成损伤。
