AGM-114地狱火导弹高精度外观结构模型

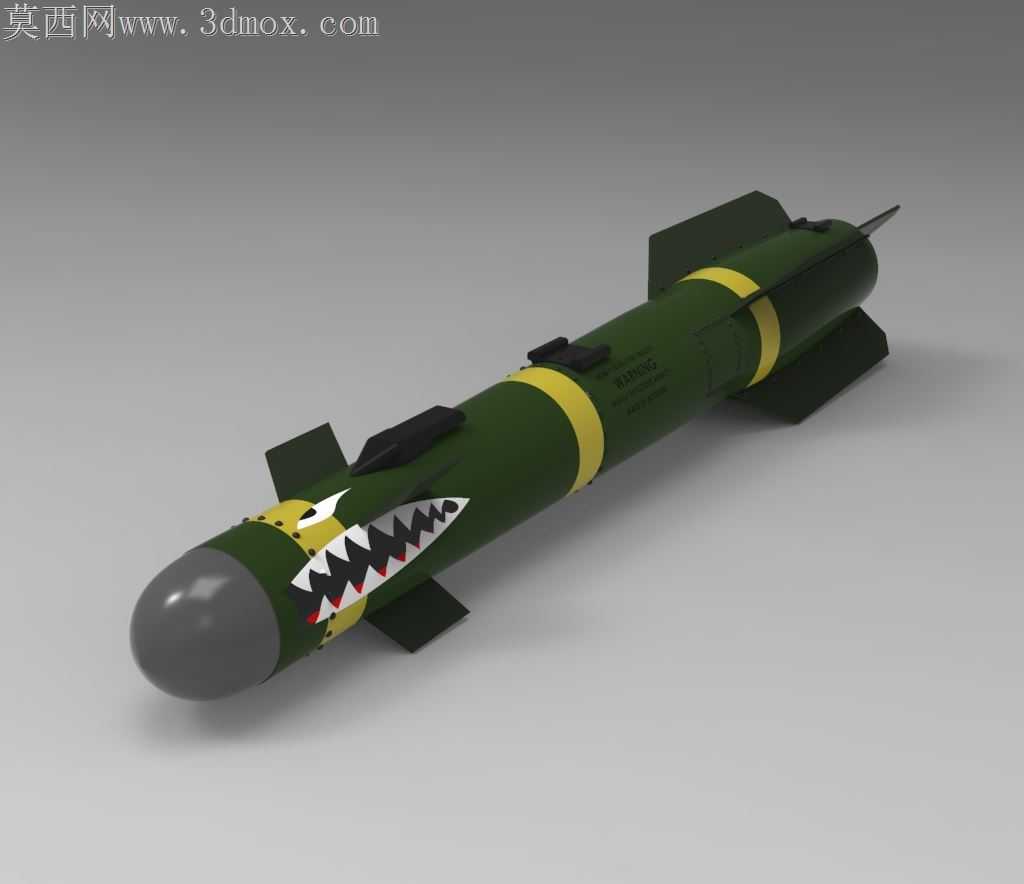

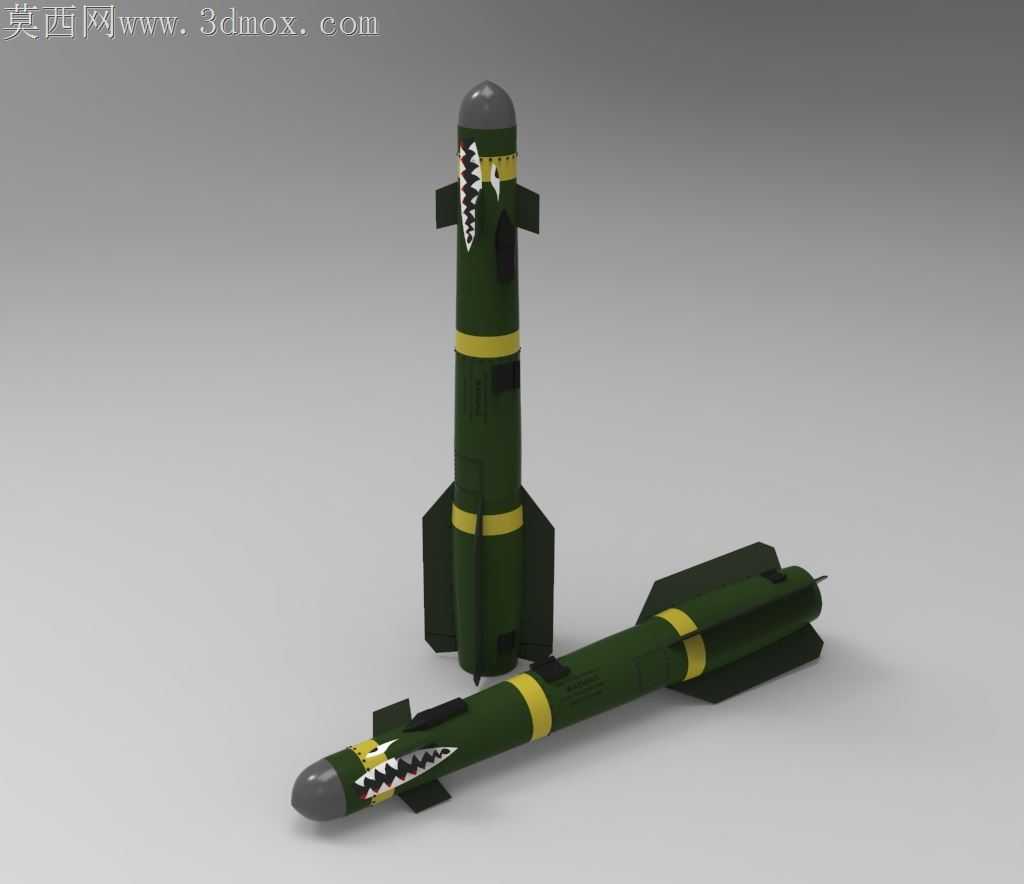

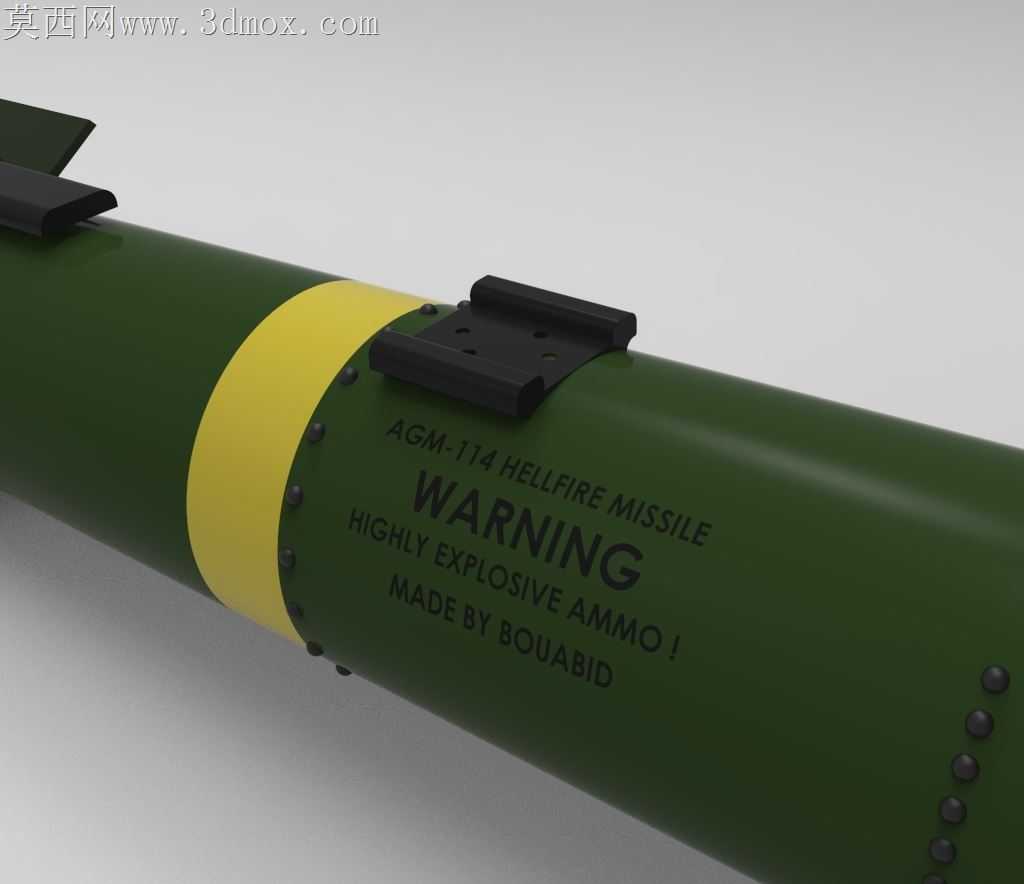

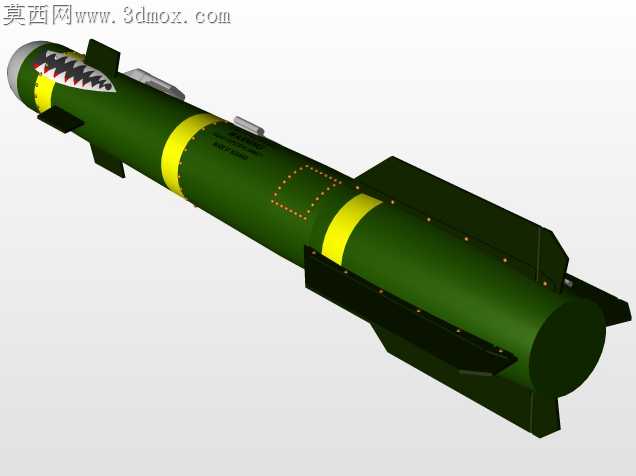

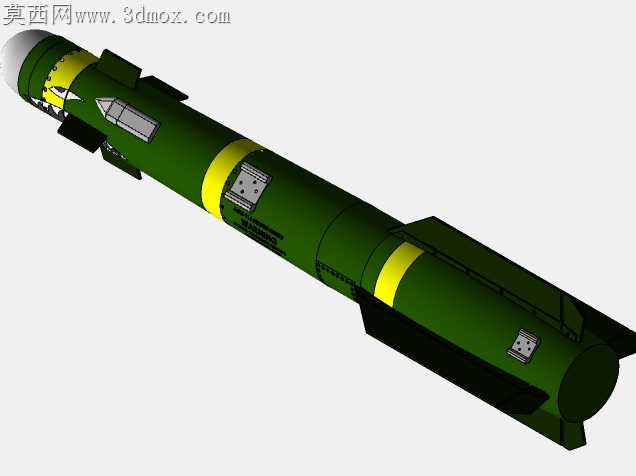

弹体曲面的连续过渡是这类制导弹药建模最容易出加工适配问题的环节，弹身圆柱段与头部卵形导引头罩的衔接处，若曲率连续度达不到G2标准，后续做数控铣削加工验证时，走刀路径会出现明显的接刀棱，哪怕后期做表面阳极氧化或者军绿色涂装覆盖，光线斜照时依然会露出拼接痕迹，无法还原实弹的一体成型质感。尾翼的安装槽位公差控制是另一处核心细节，四片折叠尾翼和弹身的配合间隙不能直接按图纸标注的名义尺寸做等距偏移，实际加工时铝合金弹体的切削热会让槽口产生0.02到0.03毫米的微变形，建模阶段就要提前把槽位尺寸做负公差补偿，避免后续装配时尾翼卡滞，无法完成展开动作的模拟。弹身表面的黄色标识带、鲨鱼嘴涂装的分模线位置也需要和结构缝对齐，不能让涂装边界跨在结构接缝上，否则做实物手板喷涂时，遮盖板很难贴合曲面，容易出现漆边毛躁的问题。弹体中部的制导组件舱段卡扣，建模时特意做了0.1毫米的装配导入倒角，现实中这类舱段需要频繁拆装检测，没有倒角的卡扣在多次插拔后很容易出现边缘崩缺，哪怕是用于展示的模型，做装配演示时也会因为棱角太锐出现卡涩。导引头的非金属头罩和金属弹身的衔接处，特意留了0.05毫米的阶差，模拟实弹上不同材质热胀冷缩预留的装配间隙，要是做完全齐平的曲面，反而不符合真实装备的加工逻辑，看起来会像玩具而不是高精度工业模型。尾端的火箭发动机喷口处的导流槽，没有做过于尖锐的棱边，实际加工时尖锐内角无法用常规铣刀加工到位，必须留微小的工艺圆角，建模时提前把这些工艺细节融入，后续不管是做3D打印验证还是数控加工手板，都不需要二次修改结构。弹体表面的铭文、警示标识做了0.02毫米的微凸起处理，既不会因为凸起过高影响弹体整体气动外形的还原，也能在喷涂后通过漆面的厚度差露出标识轮廓，避免水贴带来的廉价感。
