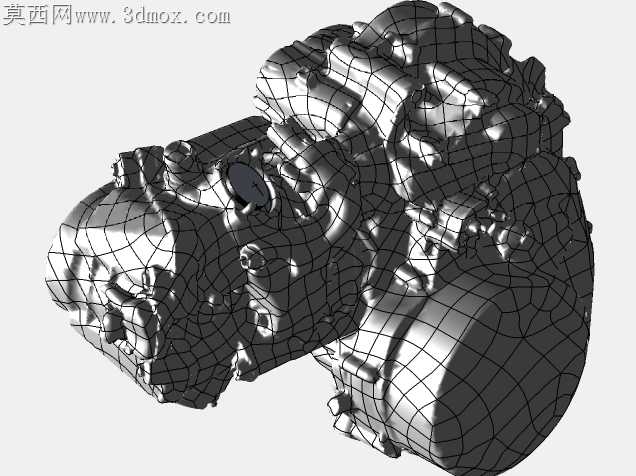

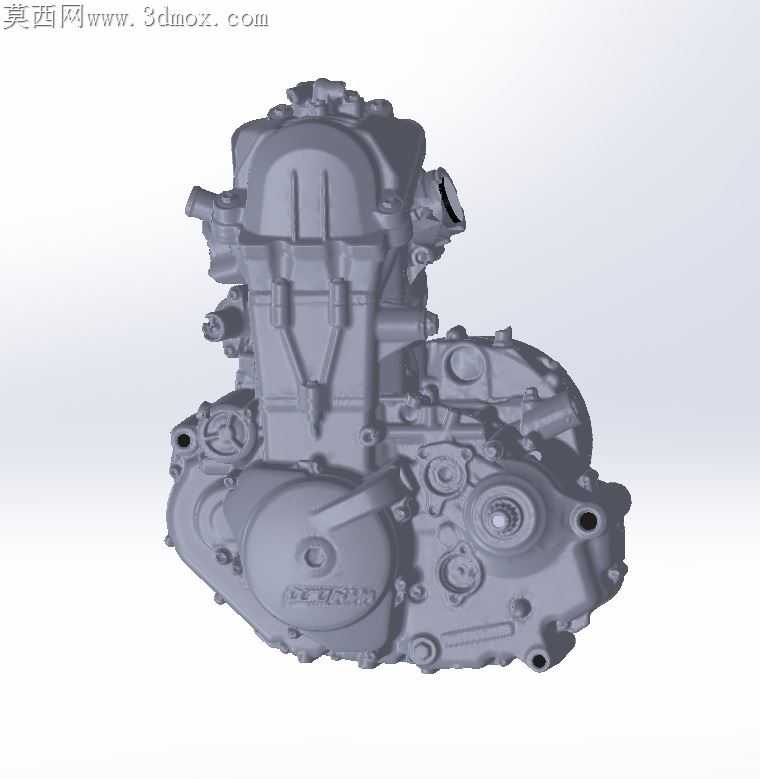

KTM690单缸摩托车发动机三维扫描数模

越野摩托车发动机长期在高转速、强颠簸、泥水飞溅的工况下运行，壳体结合面的密封失效、安装孔位的应力集中是售后返修中占比最高的故障点，这款通过三维扫描获取的KTM690发动机数模，恰好能为结构优化工作提供最贴近真实量产状态的基准参考。扫描获取的点云数据完整保留了量产壳体上所有的拔模斜度、铸造圆角、螺栓凸台的实际成型轮廓，不会出现正向建模中刻意简化工艺特征导致的仿真偏差，在做壳体壁厚优化时，可以直接对照扫描数模上的壁厚分布，找到原厂设计中冗余的厚重区域，在不降低壳体刚度的前提下削减多余壁厚，实现动力总成的轻量化减重。数模上完整还原了离合器侧盖、缸头、曲轴箱之间的结合面密封筋结构，能清晰看到原厂密封筋的走向、截面形状以及螺栓孔的排布间距，优化时可以针对密封筋上压力分布不均的区段调整筋条高度，搭配螺栓预紧力的仿真计算，解决高转速下曲轴箱内压力波动带来的渗油隐患。扫描数据还保留了所有外接附件的安装位坐标，包括启动电机、换挡机构、冷却管路接口的实际空间位置，在做改装件设计时不需要反复测量实车尺寸，直接在数模上匹配安装位的公差带，就能避免改装件装车后出现干涉、装不上的问题。缸体散热片的轮廓也被完整扫描还原，能看到原厂散热片的厚度、片间距以及根部的圆角过渡，优化散热效率时可以调整散热片的排布密度，同时保证片根位置的应力不会因为振动出现开裂，毕竟越野工况下的持续振动对散热片的疲劳强度要求远高于普通街车。数模中还能看到曲轴箱内部加强筋的实际布局，这些在外部观察不到的结构直接决定了箱体的整体刚性，优化时可以在加强筋上设计减重凹槽，同时调整筋条的走向，把曲轴运转产生的振动更好地分散到整个箱体上，降低高转速下的箱体共振。离合器大盖的冲压纹理、螺栓头的倒角、油道孔的位置这些细节都没有被简化，做装配干涉检查时，可以精准模拟密封垫、螺栓、外接附件的装配路径，避免设计出的零件在装配时和周边结构发生磕碰，甚至可以直接用这个数模做维修拆装的实训演示，让学员直观理解单缸越野发动机的内部结构布局，不需要反复拆解实车造成零件损耗。
