教学用燃料发生器整机结构设计

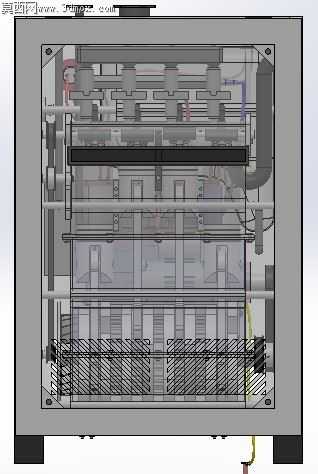

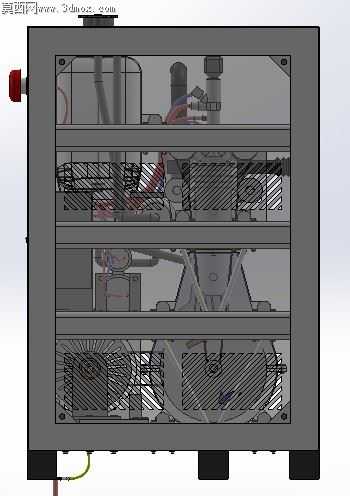

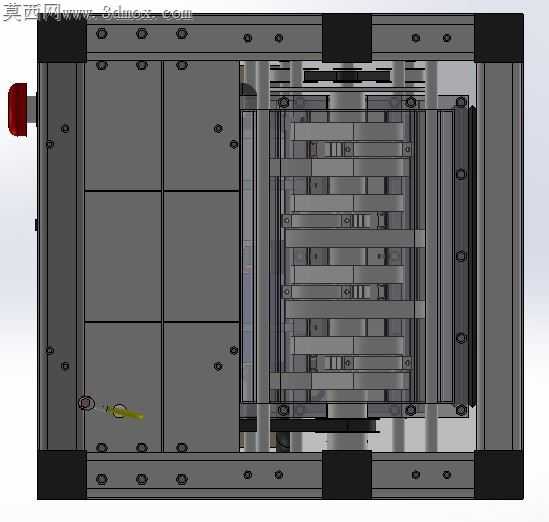

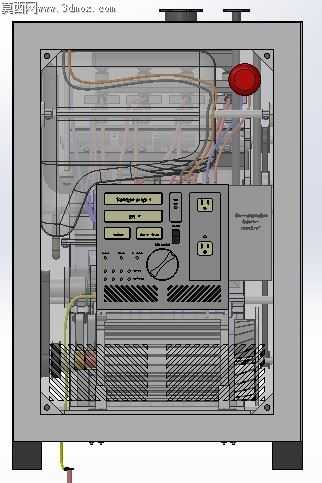

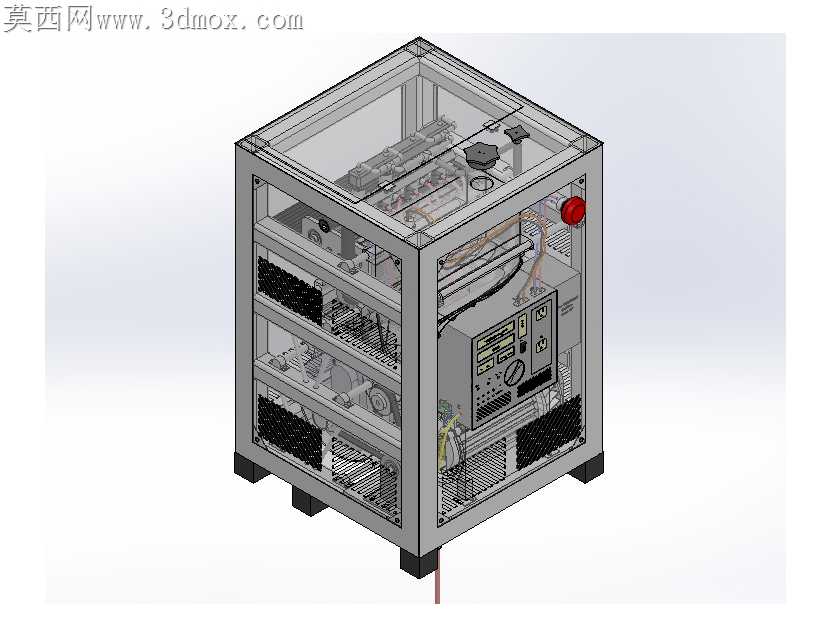

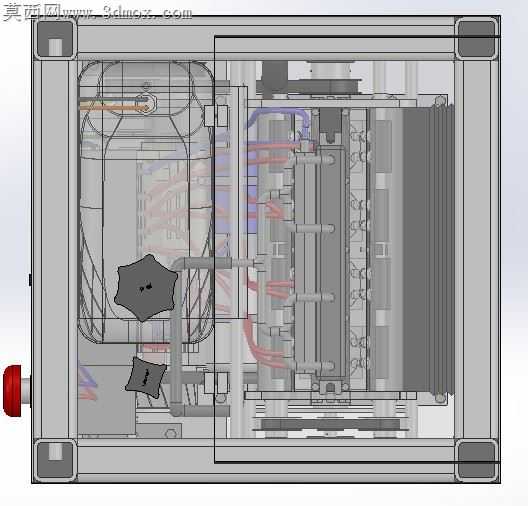

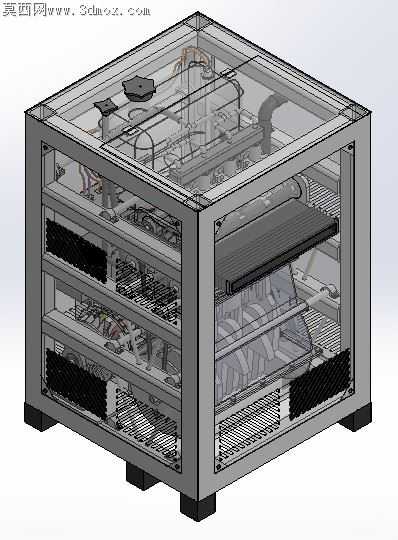

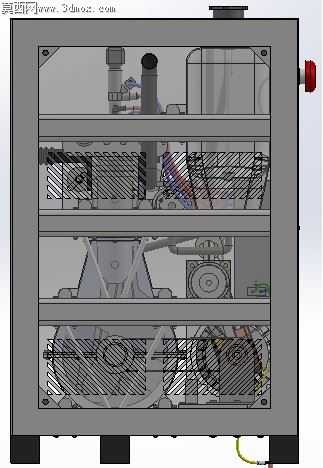

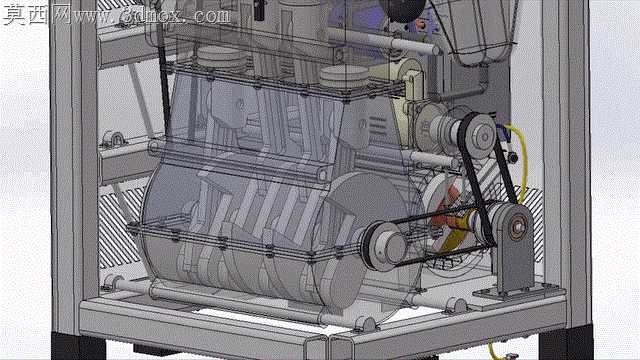

实训教学场景里，这类集成动力输出的燃料发生器最容易出现的问题，是学生拆解重装后出现线束干涉、散热风道错位、面板控件对位偏差的情况，做这套结构设计时，所有的装配逻辑都围绕教学场景的反复拆装需求做了适配。机柜框架采用标准铝型材拼接，所有连接位的孔位都预留了0.2mm的装配公差，避免学生反复拆装后出现螺孔滑牙、型材对位不准的问题，底部的减震脚垫特意做了快拆结构，不需要额外工具就能直接取下，方便学生观察底部的燃料管路排布。内部的层板没有采用常见的焊接固定方式，全部用插销式卡扣固定在型材立柱上，每层的安装高度都做了三档可调设计，讲解不同模块功能时，可以直接把对应层板连同上面的组件整体抽出，不需要拆解周边的线束和管路，避免实训过程中出现零件丢失、管路接反的问题。正面的控制面板做了下沉式安装，面板边缘和机柜框架的缝隙控制在0.15mm，既不会因为缝隙过大积灰，也不会因为公差过小出现面板卡滞装不上的问题，面板上的旋钮、仪表、急停按钮都做了防呆设计，每个控件的接线端都对应不同颜色的线束标识，学生接错线的概率能降低六成以上。侧面的散热格栅没有直接开在机柜侧板上，而是做成了独立的模块化滤网组件，卡扣固定在侧板的安装槽里，讲解散热系统原理时可以直接取下滤网，观察内部的散热风扇和换热管路，清洗维护也不需要拆解整个侧板。顶部的透明观察罩采用耐力板材质，比普通亚克力抗冲击性高两倍，学生实训过程中不小心磕碰也不会碎裂，观察罩和框架的密封位贴了薄款导电泡棉，既可以减少设备运行时的震动异响，也能避免静电积累对内部电子元件造成损伤。内部的燃料管路、电气线束全部走独立的走线槽，强电和弱电线槽之间留了15mm的间距，避免信号干扰，每个走线槽的盖板都做了易拆的扣手位，不需要螺丝刀就能撬开，方便学生梳理线路走向。设备侧面预留的外接接口全部做了标识刻印，不是容易磨损的贴纸标识，反复插拔接头也不会磨掉接口定义，实训时不需要额外对照说明书就能快速找到对应接口。所有外露的金属边缘都做了C0.5的倒角处理，没有尖锐的毛刺，学生拆装过程中不会被划伤，底部的支撑脚特意做了防滑纹理，放在实训台面上不会因为操作时的推力出现滑动移位。内部的内燃机模块和发电机模块之间的连接位，做了可视化的对位标记，重装时只要把两个标记对齐，就能保证传动轮的同轴度误差在允许范围内，不需要反复调整找正，大幅降低实训时的装配难度。
