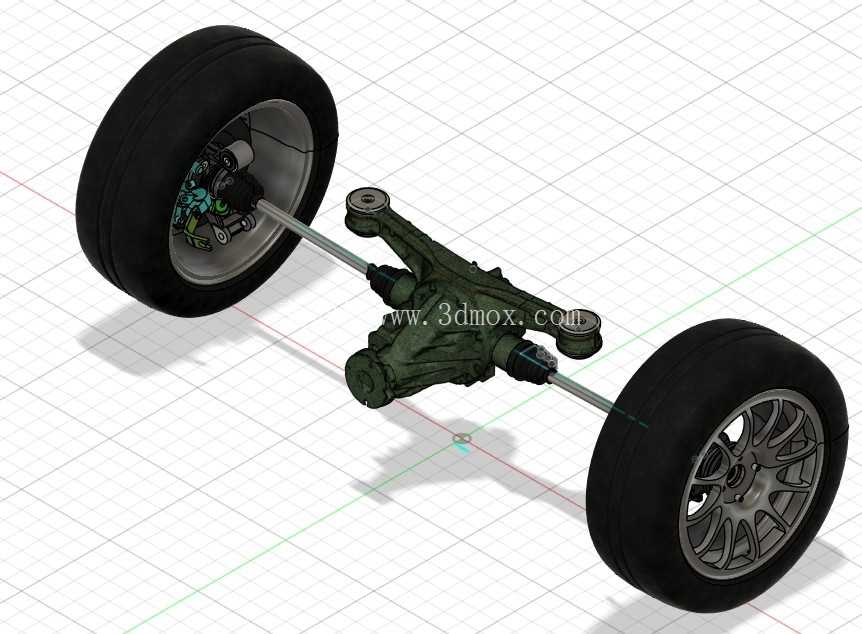

马自达Miata NB后悬架行走总成结构

　　这套后轴行走总成结构，主要面向小型后驱跑车的底盘改装、复刻造车以及底盘教学实训场景使用，覆盖了从差速器动力输出到车轮接地的完整动力传递与承载链路，能直接为同平台车型的悬架调校、轮边结构优化提供可落地的结构参考。整套结构的核心承载部件为后副车架，差速器壳体通过三点式悬置结构固定在副车架中部的安装位上，悬置衬套的安装孔位预留了12mm的调节余量，可适配不同硬度的橡胶衬套或者聚氨酯衬套，满足日常代步的滤震需求或者赛道驾驶的刚性连接需求，差速器的输出法兰端面到副车架后侧安装面的距离为186mm，这个尺寸边界直接决定了后半轴的长度选型范围，避免改装时出现半轴长度不匹配导致的运转干涉问题。两侧的下摆臂采用不等长控制臂结构，摆臂本体为铸铝材质，摆臂的内侧通过两个橡胶衬套与副车架铰接，衬套的轴线与车身纵向呈7度夹角，这个角度设计是为了匹配车辆加速、制动时的纵向力传递路径，减少轮距在悬架跳动过程中的变化量，摆臂外侧的球头销锥面直径为18mm，适配原厂规格的转向节安装锥孔，球头销的摆动角度范围为±28度，可满足悬架最大压缩行程85mm、最大拉伸行程95mm的跳动需求，不会出现球头拉脱或者运动干涉的情况。

　　后半轴采用等速万向节结构，内侧为三球销式万向节，可沿轴向滑动40mm的行程，用来补偿悬架跳动时带来的半轴长度变化，外侧为球笼式万向节，最大允许转角为42度，预留了足够的转向余量，虽然这套结构是后轴非转向桥，但预留的转角空间可方便后期改装四轮转向结构时不用更换半轴。轮边部分集成了制动卡钳与轮毂轴承单元，卡钳为单活塞浮动式结构，安装支架通过两个M12的螺栓固定在转向节上，制动盘的有效直径为280mm，卡钳中心到轮毂中心的距离为140mm，这个安装尺寸可直接适配同规格的改装制动套件，不用额外制作转接桥码。

　　轮毂轴承单元为双列角接触球轴承结构，预紧力在装配时已经通过轴头螺母调整到位，轴承的中心孔直径为54.1mm，适配4x100的轮毂孔距，可直接安装同规格的原厂轮毂或者改装轮毂，轮胎的扁平比为50，胎面宽度为195mm，轮拱内部预留的间隙可支持最大205宽度的轮胎安装，不会在悬架全行程跳动时出现轮胎蹭到轮拱内衬的情况。整套结构的安装边界完全遵循原厂Miata NB的底盘安装点设计，副车架的四个安装脚与车身底盘的安装孔位完全对齐，安装螺栓规格为M14，拧紧力矩要求为120N·m加90度转角，可直接替换原厂的后轴总成，也可作为复刻跑车底盘的现成结构模块，减少从零开始设计底盘的工作量。在结构设计思路上，这套总成优先保证了轮边定位参数的稳定性，下摆臂的铰接点位置经过反复校核，在悬架全行程跳动过程中，车轮的外倾角变化范围控制在±1.2度以内，前束角变化范围控制在±0.5度以内，能保证轮胎在各种工况下都能尽可能保持与地面的最大接触面积，提升车辆的操控极限。同时所有的铰接点位置都预留了改装调节的空间，比如下摆臂的内侧安装孔可更换偏心螺栓来调整车轮外倾角，满足赛道驾驶时的倾角设定需求，差速器的安装位也可换装机械式限滑差速器，不用改动副车架的任何结构。

　　在实际装车使用时，这套总成的承载能力可支持最大200马力的动力输出，半轴的抗扭强度经过校核，在弹射起步的工况下安全系数达到2.5，不会出现半轴断裂的问题，轮边轴承的额定动载荷为42kN，可满足激烈驾驶时的径向与轴向载荷需求。对于三维建模从业者来说，这套结构的装配逻辑非常清晰，从差速器到半轴再到轮边的装配层级明确，各个部件之间的运动间隙都经过实际验证，可作为后驱车型后轴结构设计的参考范本，也可用来进行底盘运动学仿真分析，直接提取硬点参数导入仿真软件中进行悬架K&C特性模拟，不用再花费大量时间去测量实车硬点数据。
