洛科斯特钢管赛车底盘空间桁架结构

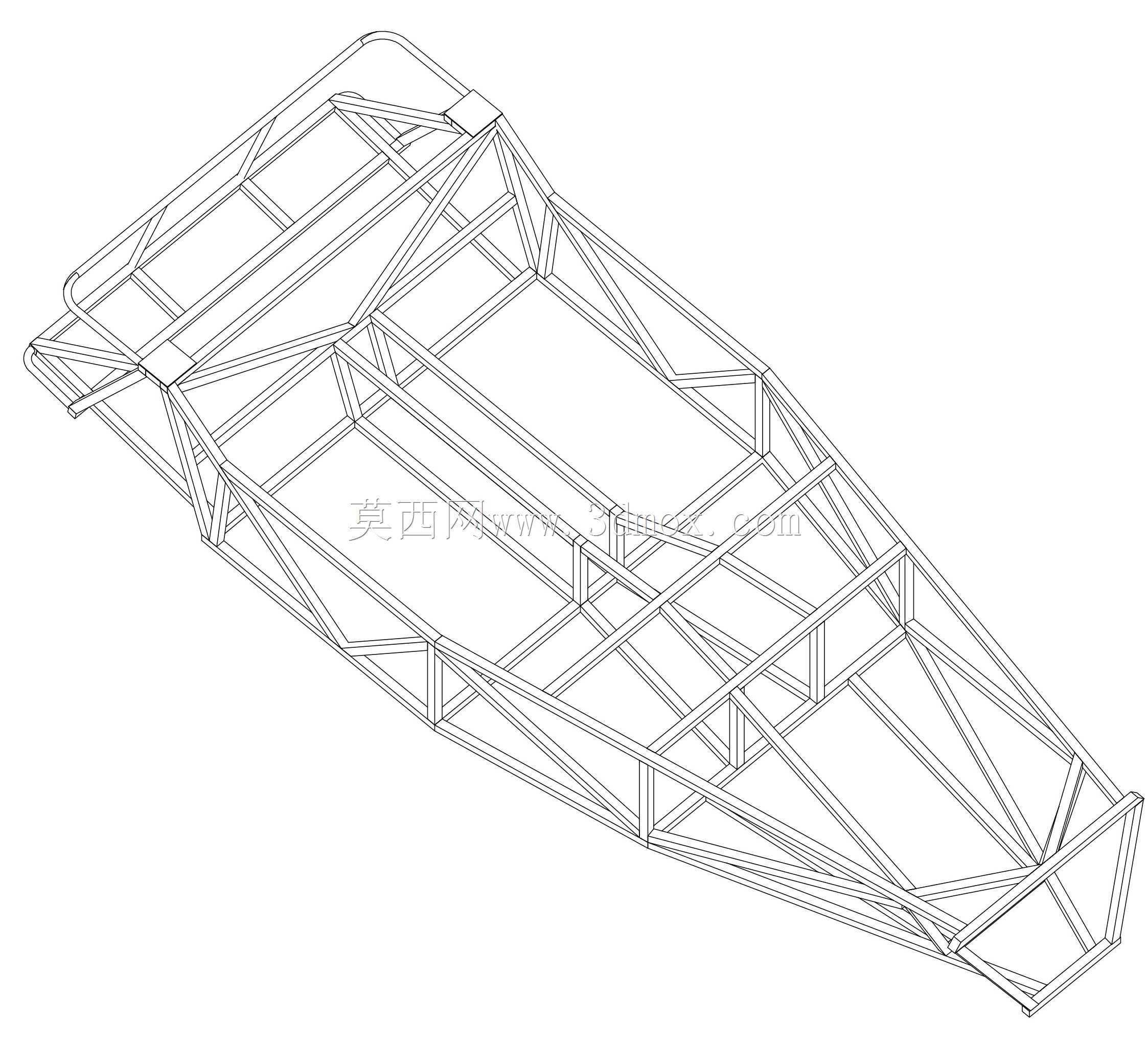

　　该模型呈现的是一套面向轻量化自制跑车与赛道练习车开发的钢管空间桁架底盘，整体采用开放式座舱、前置动力舱、后段收束的经典布置。框架由多根圆管按空间折线关系拼合而成，杆件并非简单平面堆叠，而是在纵向、横向和垂向之间形成连续传力路径，能够把悬架冲击、制动反力、动力总成扭矩以及转弯侧向载荷分散到整个承载结构中。

　　从实际用途看，这类底盘多用于小批量手工造车、俱乐部赛事车辆、教学样车和改装验证平台。它不依赖独立大型车身承载件，驾驶员、动力系统、转向机构、悬架摆臂、燃油箱及座椅等都可直接或通过转接支架固定在框架上。前部较窄的管架区域可容纳转向机、冷却模块和前悬架安装点；中部宽阔区域对应驾驶舱，需要兼顾驾驶员坐姿、踏板行程、方向盘位置和侧向安全空间；后部逐渐收拢，便于布置动力总成、传动轴或后悬架连接结构。

　　设计思路上，模型重点表达了高刚度桁架的拓扑关系。主纵梁沿车身前后延伸，承担弯曲与纵向冲击载荷；交叉斜杆在侧视和俯视方向形成三角形稳定单元，抑制菱形变形；座舱周边的环形框与斜撑共同提高侧碰和扭转刚度。底盘下部并非完全平直，而是根据离地间隙、部件避让和受力方向设置高差，使悬架支点能够落在刚度较高的节点附近。对于管架车而言，节点位置比单根杆件外形更关键，悬架硬点若远离主框架节点，局部会产生附加弯矩，因此建模时需要把安装耳片、加强板和相邻杆件一并校核。

　　外形边界方面，底盘前段呈尖窄轮廓，有利于导流和前轮转向空间布置；中段宽度围绕人体工程学展开，需保留座椅、安全带锚点和操控件安装余量；后段向中心线收束，可降低尾部质量集中区域的结构宽度，并为后轮、差速器及悬挂连杆留出运动包络。安装接口应围绕发动机悬置、前后悬架、转向柱、踏板盒、地板、车身覆盖件和安全带来定义，任何附件都不宜直接焊接在受力薄弱的单管中段。

　　在工程推进中，该三维结构可用于检查管件相贯关系、装配干涉、焊接顺序和硬点坐标。实际制造前还需结合管材规格、壁厚、焊缝形式和材料屈服强度进行扭转刚度、弯曲刚度及碰撞工况复核；建模阶段把每根杆件的中心线、端点节点和安装面保持清晰，可显著减少后续切管、放样工装和夹具设计的返工。
