82mm径向摩托车制动卡钳结构设计

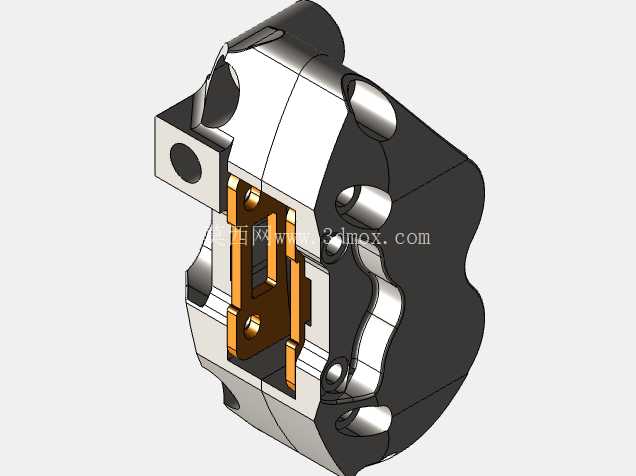

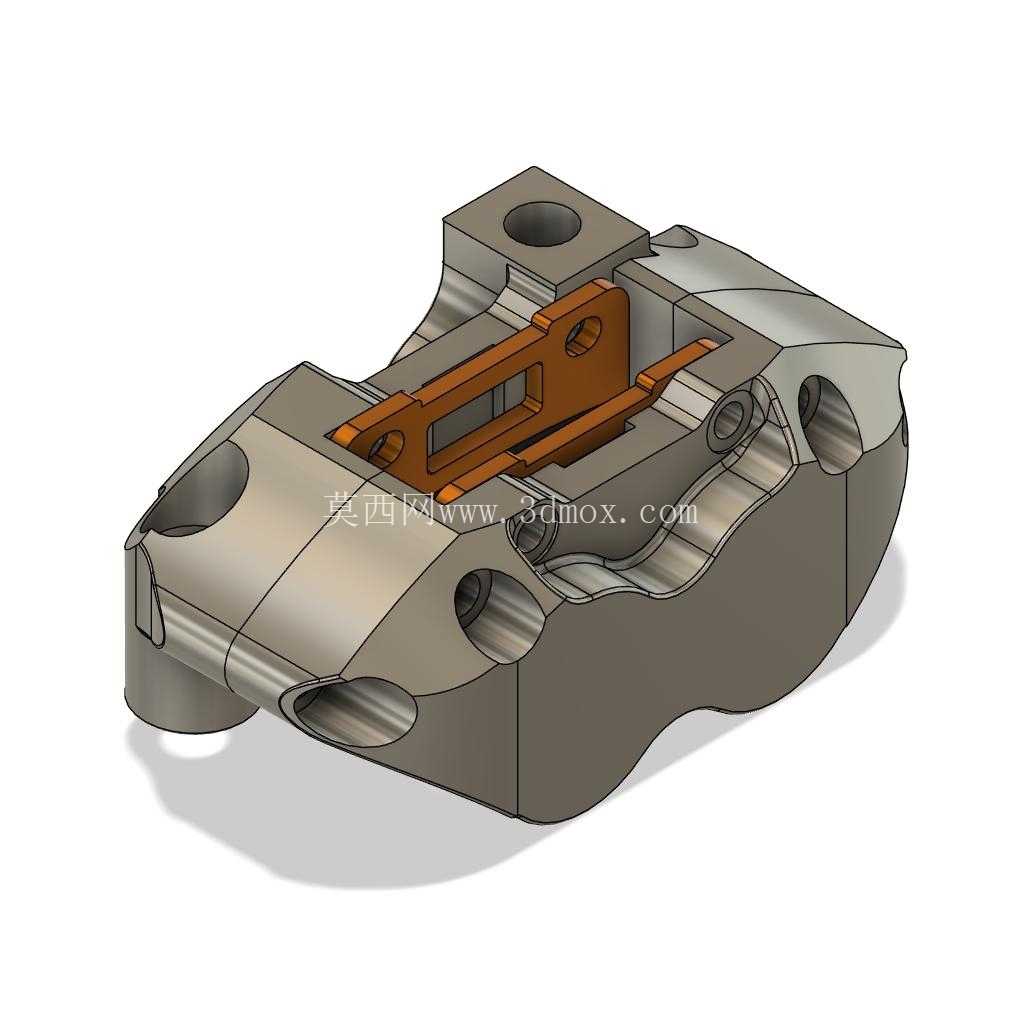

　　这款径向制动卡钳的适配场景非常明确，针对82mm安装距的Minigp场地摩托车开发，同时也可兼容同安装规格的越野自行车制动系统升级，这类小排量场地竞速车型对制动部件的重量、刚性以及制动线性度要求远高于民用代步车型，卡钳作为制动系统的核心执行部件，其结构设计直接决定了制动响应速度与制动力输出稳定性。从实际使用场景来看，场地摩托车在连续过弯、重刹入弯的工况下，卡钳需要承受高频次的制动液压力冲击，同时还要抵抗制动过程中产生的热衰减，因此在结构设计阶段，首先要保证卡钳本体的刚性足够，避免在高压制动下出现钳体形变导致的制动力损失、刹车皮偏磨问题。这款卡钳采用径向安装结构，相比传统轴向安装卡钳，径向安装的固定螺栓受力方向与制动力方向一致，安装刚性更强，重刹时的形变量更小，制动反馈更直接，这也是场地竞速车型普遍选用径向卡钳的核心原因。从结构细节来看，卡钳本体采用一体化的压铸基体结构，内部预留了双活塞的安装腔室，活塞腔的加工精度直接决定了活塞的滑动顺畅度，设计时需要严格控制腔室的圆柱度与表面粗糙度，避免出现活塞卡滞、制动拖滞的问题。

　　卡钳外侧的多个镂空结构并非单纯为了减重，这些镂空区域一方面可以减少钳体的热容量聚集，提升制动过程中的散热效率，降低连续制动下的热衰减幅度，另一方面可以在保证刚性的前提下尽可能降低簧下质量，对于场地摩托车来说，簧下质量的降低可以直接提升悬挂的响应速度，优化轮胎的贴地性能。安装边界方面，这款卡钳的安装孔中心距严格控制在82mm，适配对应规格的前减震安装座，安装面的平面度公差需要控制在0.02mm以内，避免安装后出现卡钳偏斜，导致刹车皮与刹车盘非正常摩擦。

　　卡钳的进油口位置设置在钳体侧上方，适配标准的制动油管接头，安装时需要保证油管走向不会与减震、前轮等部件发生运动干涉，卡钳与刹车盘的配合间隙需要均匀控制在0.1mm到0.2mm之间，既避免间隙过大导致的刹车行程过长，也防止间隙过小出现拖刹问题。从功能特性来看，这款卡钳的活塞布局采用对向双活塞设计，相比单活塞浮动卡钳，对向活塞的制动力输出更均匀，刹车皮两侧的压力一致性更好，制动过程中刹车皮可以完全贴合刹车盘盘面，制动力的线性度更优，非常适合场地骑行中需要精准控制制动力的工况。钳体内部的油道设计采用等径流道，保证两个活塞腔的建压速度一致，避免出现两侧活塞动作不同步导致的刹车偏磨、制动跑偏问题。

　　在设计思路上，这款卡钳没有盲目追求多活塞的配置，而是针对82mm安装距的小尺寸安装边界，在有限的体积内平衡刚性、重量与散热性能，钳体的外部轮廓做了圆弧过渡处理，避免在摔车、碰撞时出现尖锐棱角造成额外损伤，同时也能减少应力集中，提升钳体的抗冲击性能。卡钳的刹车皮安装槽采用快拆结构设计，不需要完全拆卸卡钳就可以完成刹车皮的更换，适配场地赛中快速维护的需求，安装槽的限位结构可以保证刹车皮在往复运动中不会出现松旷，避免制动时出现异响。针对越野自行车的适配场景，这款卡钳的安装孔位也兼容同规格的自行车前叉安装座，钳体的重量控制在同规格产品的较低水平，不会给自行车前叉带来过多的重量负担，同时足够的制动力可以满足越野骑行中高速下坡的制动需求。在建模过程中，所有的安装尺寸、配合公差都严格按照实际加工要求设定，活塞腔的密封槽尺寸适配标准的矩形密封圈，保证制动液的密封性能，避免出现漏油问题，钳体的壁厚经过反复校核，在最大制动压力下的形变量控制在安全范围内，不会出现钳体开裂的风险。
