汽车用通风盘式制动部件结构设计

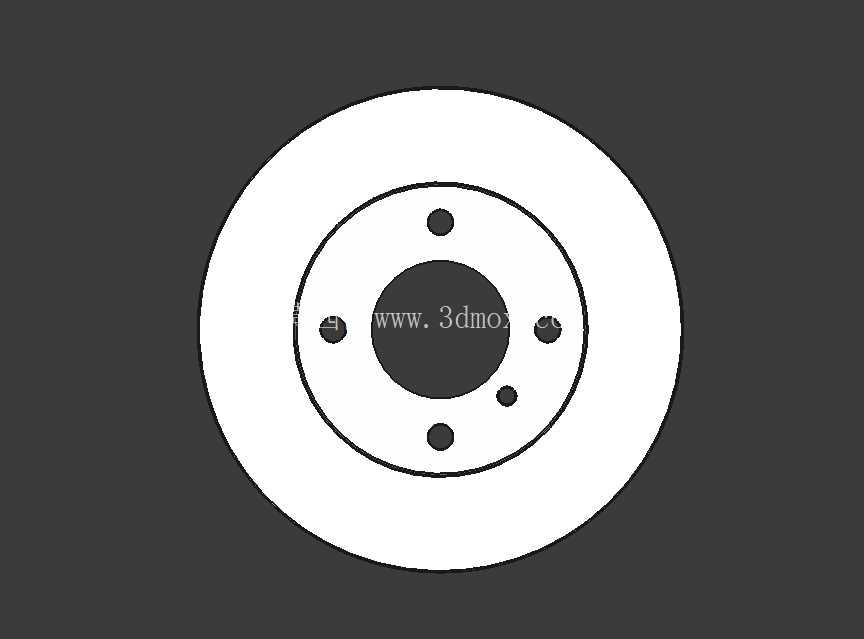

日常做整车底盘制动系统匹配时，通风盘式制动器是乘用车辆、轻型商用车辆前轮制动配置的主流选型，相比实心制动盘，其核心优势在于连续制动工况下的散热效率，能大幅降低热衰退出现的概率，适配山区长下坡、城市拥堵路段频繁制动的使用场景。这套结构的核心摩擦副由通风制动盘、制动卡钳、摩擦片组成，制动盘通过中心安装孔与轮毂轴头配合，端面均布的螺栓孔用于和轮毂法兰刚性连接，安装时需要保证制动盘端面跳动量控制在0.05mm以内，避免制动过程中出现踏板抖动、方向盘震颤的问题。

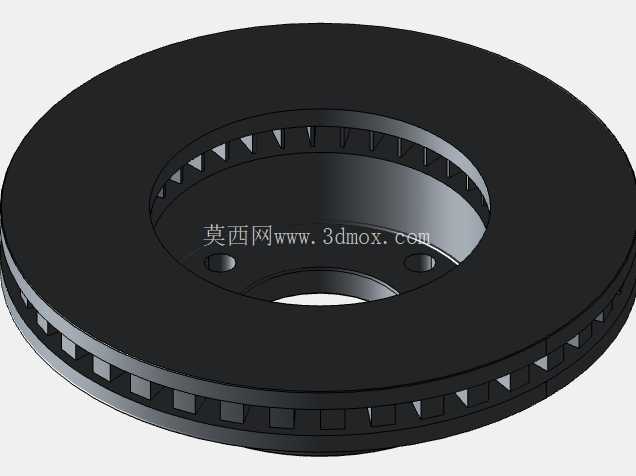

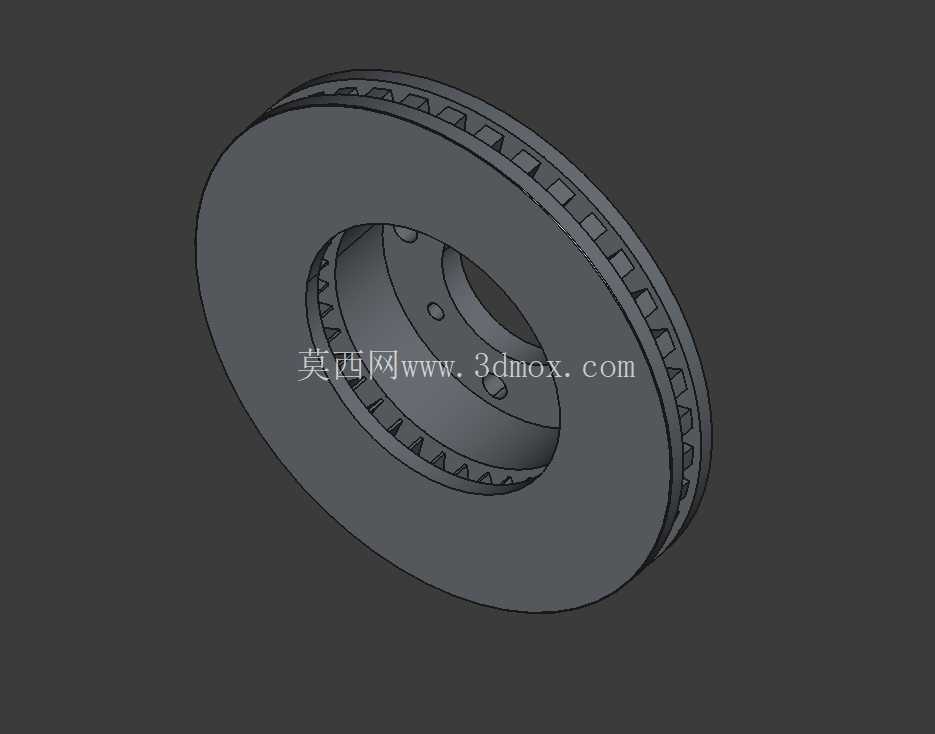

从结构设计逻辑来看，通风盘的两个摩擦工作面之间布置了径向分布的散热筋，不同散热筋的排布形式会直接影响散热效率与结构刚度，直列式散热筋加工难度低、风阻小，适合普通家用车型；曲线式散热筋能在车轮转动时形成更强的泵风效应，带走更多摩擦产生的热量，但加工成本更高，多用于性能取向的车型。设计过程中需要重点校核散热筋的厚度与间距，筋厚过薄会导致制动盘整体刚度不足，重制动工况下容易出现盘面变形；筋间距过小则容易嵌入制动磨损产生的粉尘，长期使用后会影响通风道的通风效率，反而降低散热能力。

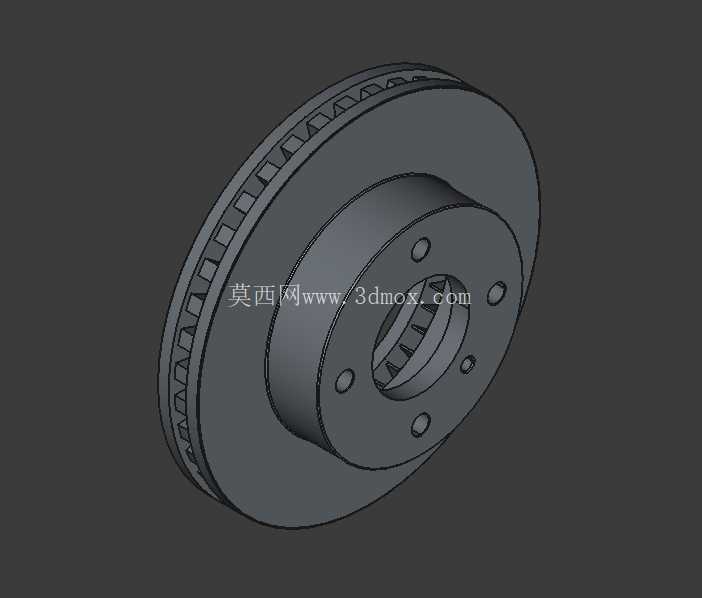

制动盘的摩擦工作面需要预留合理的磨损余量，通常家用车型的通风盘单面磨损极限在1.5mm-2mm之间，设计时会在盘面边缘加工磨损极限标识，方便维保人员快速判断是否需要更换。中心安装凸台的高度需要匹配轮毂轴头的伸出长度，保证装配后制动盘与轮毂端面完全贴合，避免出现安装偏斜；凸台与中心孔的同轴度公差需要控制在IT7级以内，防止装配后动平衡超标，高速行驶时出现车轮抖动。

在实际装车匹配时，通风盘的外径尺寸需要匹配轮辋的内径尺寸，通常16寸轮辋适配的制动盘外径在280mm-300mm之间，17寸轮辋适配的制动盘外径在300mm-320mm之间，过大的制动盘会与轮辋内壁发生干涉，过小则会导致制动有效半径不足，需要更高的制动管路压力才能达到目标制动力，增加制动总泵与助力器的负载。制动盘的总厚度需要匹配卡钳的活塞行程，新盘状态下摩擦片与盘面的单侧间隙控制在0.1mm-0.2mm之间，既可以避免拖滞力矩过大增加行驶油耗，也能保证制动响应速度。

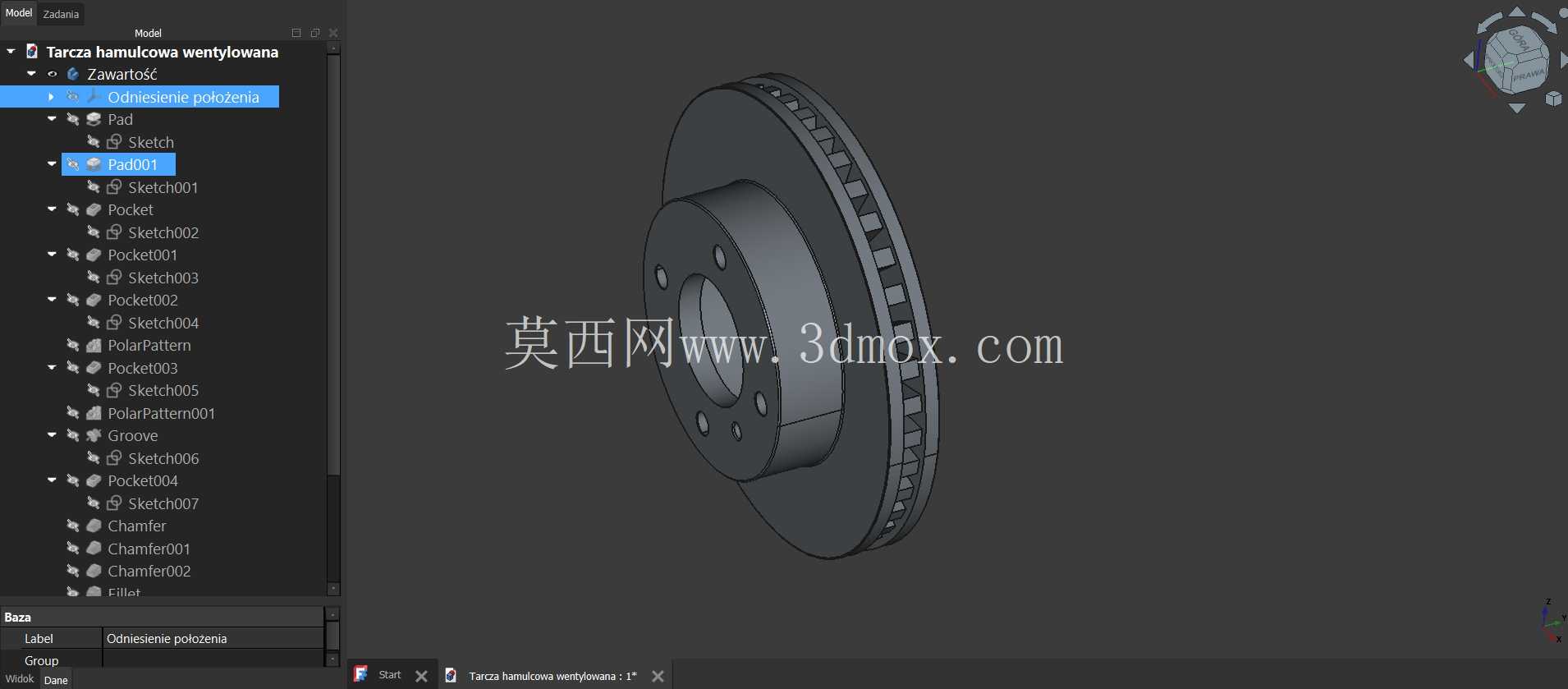

做三维建模时，需要重点关注散热筋与两侧盘面的过渡圆角，圆角过小会在制动热循环过程中产生应力集中，长期使用后容易出现盘面开裂的问题；所有安装孔的位置度公差需要严格按照轮毂法兰的螺栓分布圆尺寸设定，避免出现装配孔位不对中的问题。摩擦工作面的表面粗糙度需要控制在Ra1.6-Ra3.2之间，粗糙度过高会导致摩擦片早期磨损过快，粗糙度过低则会导致冷态制动力不足，需要更长的磨合距离才能达到最佳摩擦系数。

针对不同的使用场景，通风盘的材质通常选用灰铸铁HT250，这种材质的耐磨性好、热稳定性强，成本也相对可控，部分高性能车型会选用碳陶瓷材质的通风盘，重量更轻、耐高温性能更好，但成本是普通灰铸铁盘的数十倍，很难在普通民用车型上普及。建模过程中还需要考虑制动盘的动平衡要求，通常成品制动盘的动平衡量需要控制在50g·cm以内，必要时可以在制动盘的散热筋位置预留去重槽，方便动平衡校正时去除多余重量，避免额外增加平衡块影响通风效果。
