双悬架构型96毫米口径电声换能扬声器

在专业音频设备、车载音响改装、桌面HiFi音箱、商用广播终端的结构开发环节，扬声器单元作为核心电声换能部件，其结构稳定性直接决定整套音频系统的失真度控制水平与长期运行可靠性，本次涉及的96毫米口径中型扬声器，正是针对中小腔体声学设备开发的专用换能单元。从实际选型适配场景来看，该尺寸单元常被用于2.0桌面书架箱的中低频单元、嵌入式背景音乐系统的终端发声单元、车载门板中音补声单元，以及部分专业监听音箱的中频补偿单元，适配的安装腔体容积通常在1.2L-2.5L区间，能够在有限的安装空间内实现均衡的频响表现。

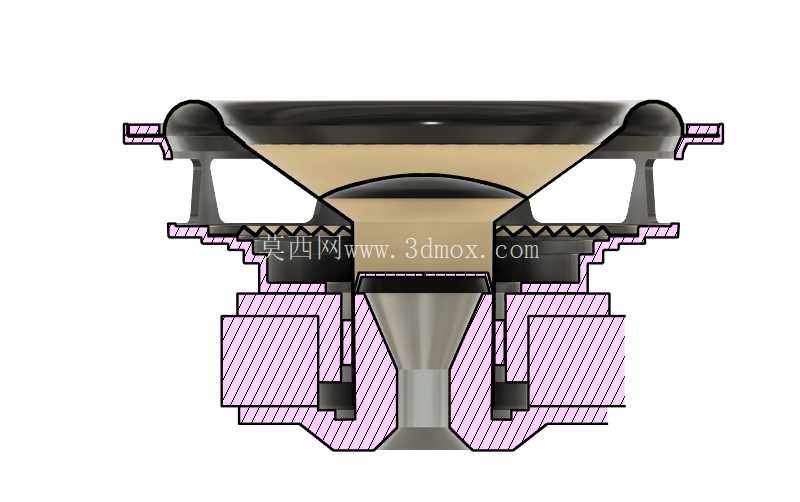

从结构设计逻辑来看，这款单元最核心的特征是采用了双悬架定心结构，区别于常规单折环定心支片的设计，双悬架系统通过上下两组定心支撑结构对音圈的往复运动进行双重约束，能够大幅降低音圈在大振幅运动下的径向偏振问题，避免音圈擦碰磁隙导致的失真与器件损坏，同时这种结构也能提升单元在长时间大功率工作下的结构稳定性，减少悬边材料疲劳带来的参数漂移。从外形与安装边界来看，单元整体外径为96毫米，安装孔位采用圆周均布设计，共设置6个固定安装孔，孔位中心所在的分度圆直径为88毫米，单孔直径适配M3规格的安装螺丝，单元整体安装深度为42毫米，设计选型时需要在腔体内部预留至少45毫米的纵深空间，避免单元背部磁路结构与腔体内壁或者分频元件产生干涉。

从部件构成来看，单元振膜采用复合纸基加阻尼涂层的构型，折环采用耐疲劳橡胶材质，能够在保证顺性的同时降低分割振动带来的中频失真，中心防尘帽采用硬质复合材料，既可以阻挡灰尘进入磁隙，也能对高频段的频响延伸起到一定的补偿作用。磁路部分采用外置式铁氧体磁钢结构，磁隙宽度控制在0.8毫米，能够为音圈提供均匀的磁场驱动环境，音圈采用耐高温铜包铝线材绕制，额定阻抗为8欧姆，连续功率承载能力达到25W，能够满足多数民用音频设备的功率匹配需求。在实际装配调试环节，需要注意安装面的平面度公差控制在0.2毫米以内，安装时需要在单元法兰与安装面板之间加装厚度1毫米的EVA密封垫圈，避免腔体漏气导致低频响应劣化，同时接线端子采用插片式设计，适配2.8毫米规格的接插件，能够简化生产环节的装配流程。

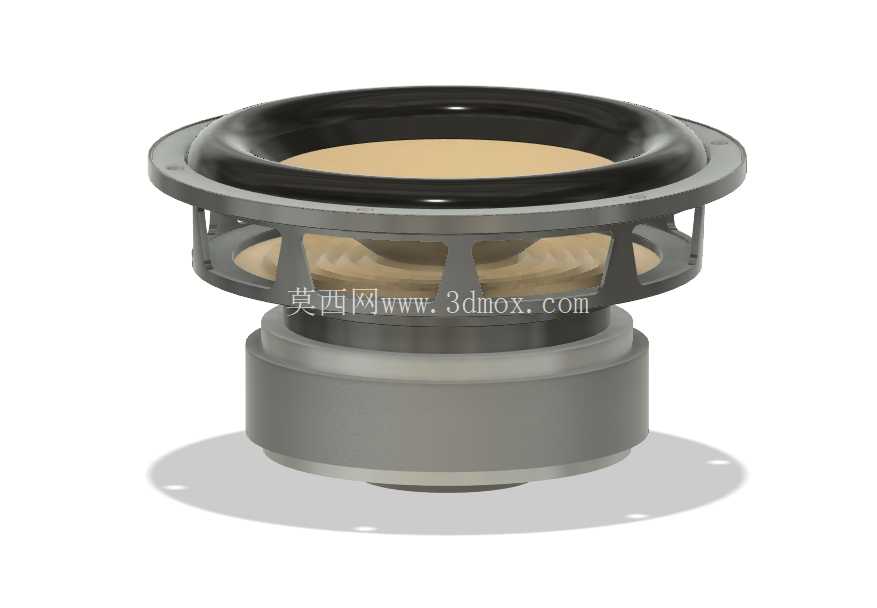

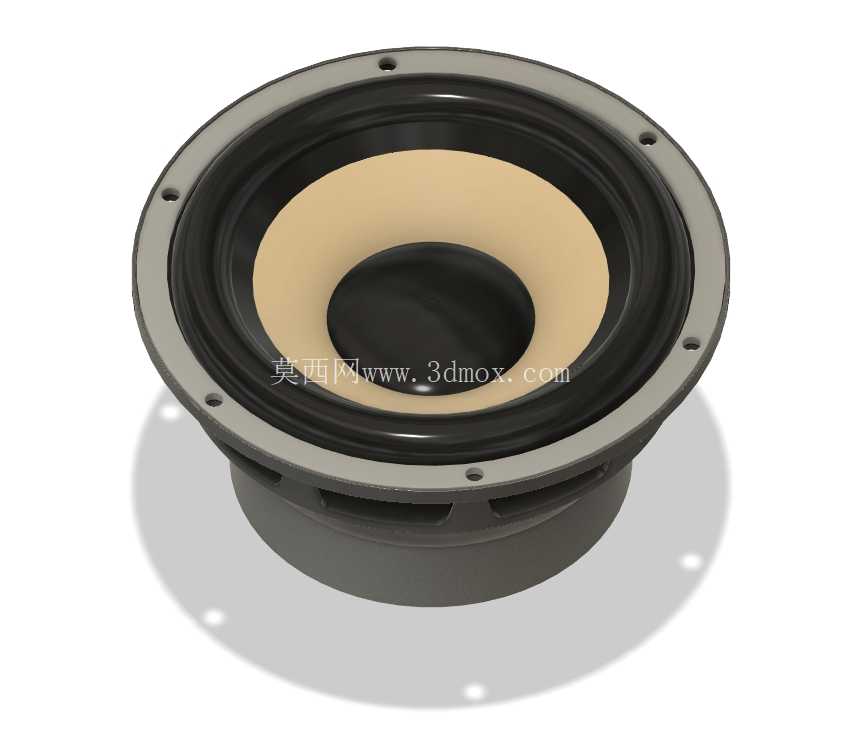

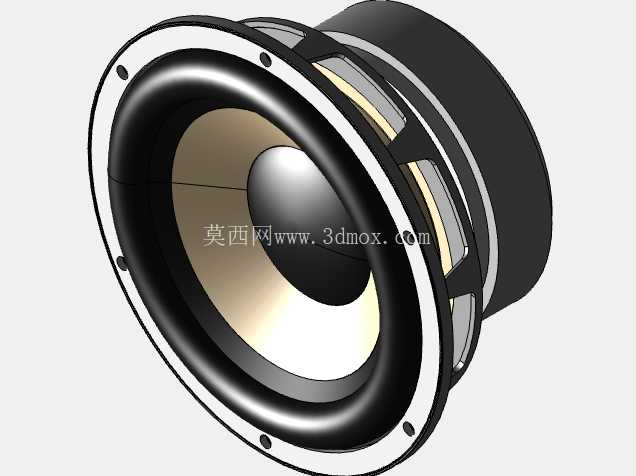

从建模还原的角度来看，该三维模型完整复现了单元的所有结构细节，包括法兰盘上的安装沉孔、悬边的褶皱造型、磁路部分的散热开槽、接线端子的结构形态，所有配合面的尺寸公差都按照实际量产产品的工程要求进行了还原，结构工程师在进行音箱腔体设计时，可以直接调用该模型进行装配干涉检查、安装孔位匹配、腔体容积核算，不需要再对单元模型进行二次测绘修正，能够大幅缩短音频产品的开发周期。在声学仿真环节，该模型的外形结构数据也可以直接导入声学仿真软件，用于模拟单元在腔体内部的声衍射情况、安装边界对频响的影响，帮助工程师在开模前就完成声学结构的优化调整，减少后期样机调试的迭代次数。
