NGK BPR5ES型车用火花塞结构设计

这款火花塞的建模完全参照量产实物的结构逻辑搭建，首先要明确它的核心应用场景——覆盖小排量乘用车、通用小型汽油机、摩托类动力单元的点火需求，是汽油发动机点火系统里直接接触燃烧室内混合气的终端执行部件，作用是把高压线圈输出的脉冲高压电引入燃烧室，击穿电极间隙产生电火花，点燃气缸内被压缩的油气混合气，是决定发动机点火稳定性、燃烧效率的基础零部件。

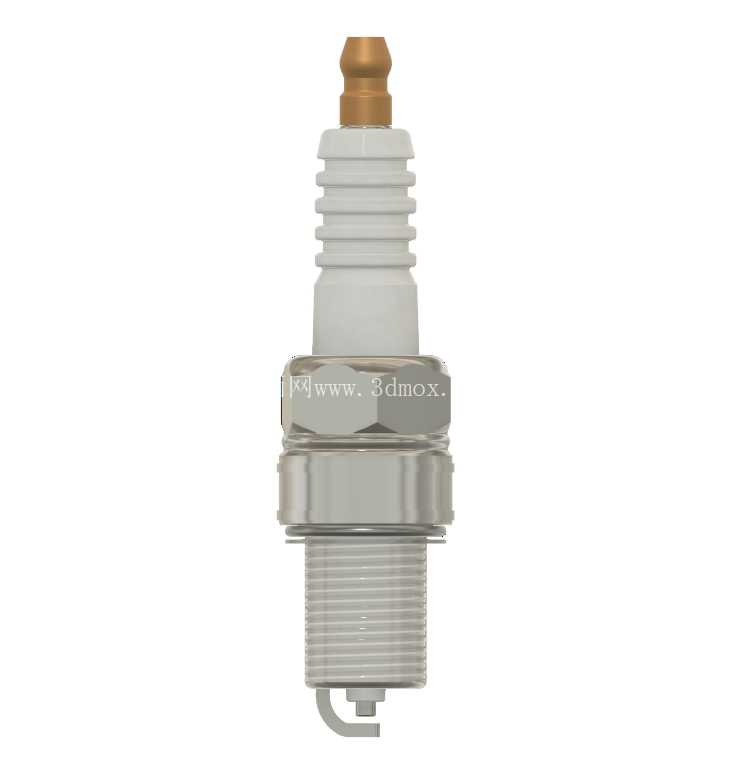

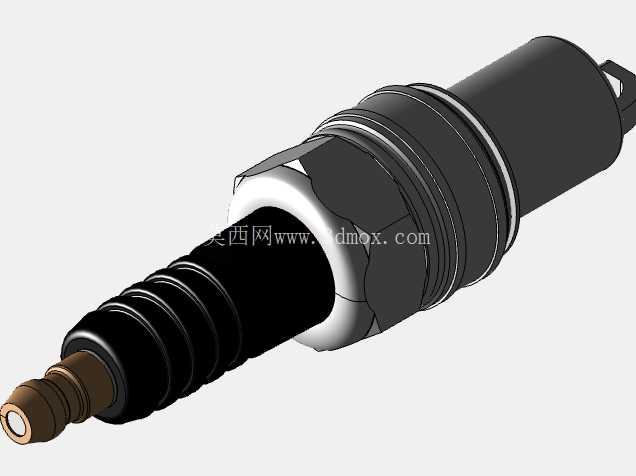

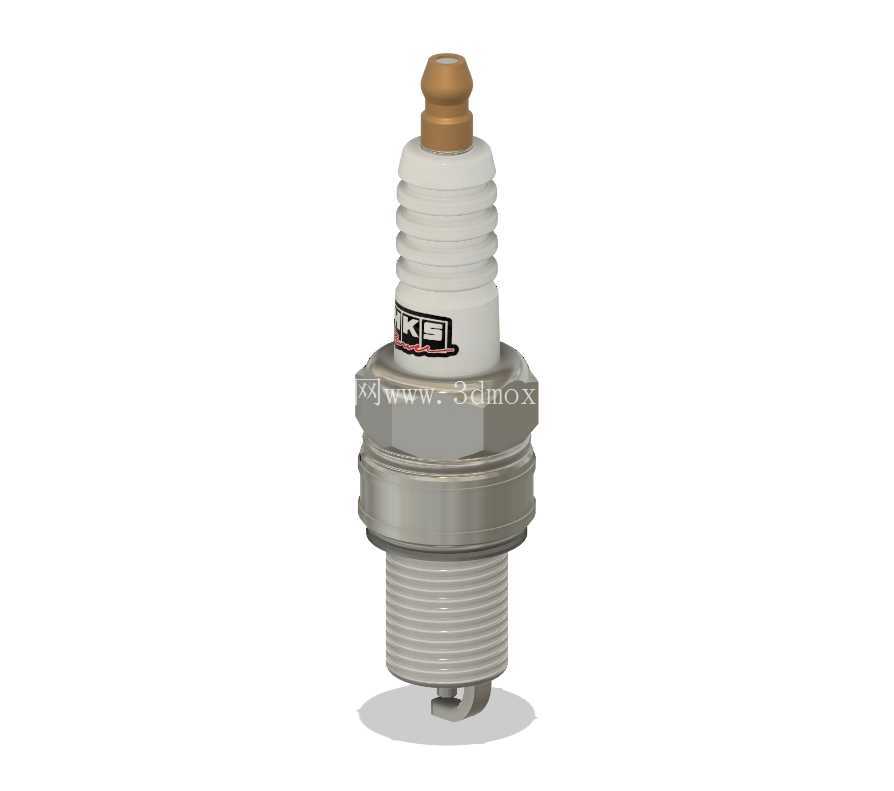

从结构设计思路来看，建模时优先还原了各部件的装配配合关系：最顶端的接线螺母采用铜质材质建模，表面做滚花防滑结构，尺寸匹配常规高压点火线的插接公差，保证接线后接触电阻稳定，不会出现高速工况下接线松脱、跳火不良的问题；往下的陶瓷绝缘段采用多道环状凸棱结构，这部分不是装饰结构，一方面是增加陶瓷体的表面爬电距离，避免高压电在陶瓷外表面出现沿面放电，另一方面凸棱结构也能增加陶瓷体和上部金属壳体的铆接抱紧力，同时在发动机工作时，陶瓷体承受反复热冲击，环状筋位也能分散热应力，减少陶瓷开裂的概率。陶瓷体中段的金属壳体采用六角螺母结构，尺寸匹配标准火花塞套筒的拆装公差，建模时还原了壳体表面的防锈镀层质感，壳体下部的螺纹段严格遵循对应规格火花塞的安装螺纹标准，螺纹长度、螺距都和量产件一致，保证安装时能准确拧入气缸盖的火花塞安装孔，不会出现螺纹过长顶到活塞、或者螺纹过短导致电极伸入燃烧室位置不对的问题。

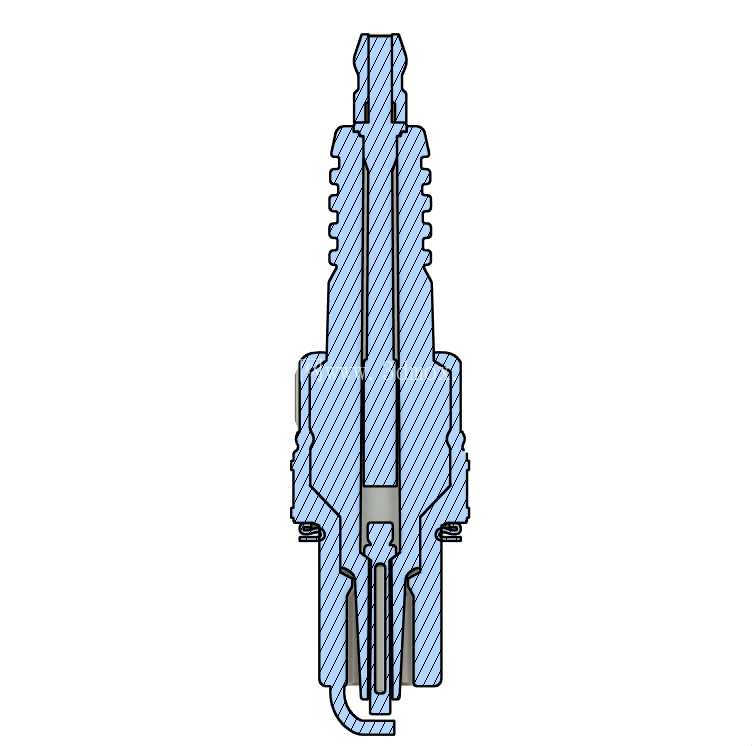

电极部分的建模还原了侧电极弯折角度、中心电极突出陶瓷端面的尺寸，中心电极和侧电极的间隙严格按照该型号火花塞的标准间隙设置，这个间隙值直接影响点火所需的击穿电压，间隙过大需要更高的点火电压，容易出现高速缺火，间隙过小则火花能量不足，混合气燃烧不充分。密封垫圈部分也做了独立建模，还原了金属垫圈的压合变形特征，安装时这个垫圈会被压紧在壳体和气缸盖安装面之间，保证燃烧室的密封性，避免高温高压燃气从安装螺纹处泄漏。

从安装边界来看，这款火花塞的整体长度、六角对边尺寸、螺纹公称直径都符合对应机型的安装空间要求，建模时预留了拆装套筒的操作空间，不会和周边的进气歧管、点火线圈等部件出现干涉。实际使用中，这个型号的火花塞热值匹配常用的自然吸气小排量发动机，散热路径设计合理：中心电极吸收的燃烧热量通过陶瓷体传导到金属壳体，再通过壳体和气缸盖的接触把热量传递到缸盖的冷却系统，保证电极工作温度保持在自清洁温度区间，既不会因为温度过低导致电极积碳漏电，也不会因为温度过高出现电极早燃、烧蚀的问题。建模时也还原了陶瓷体表面的标识印刷区域，对应实物上的型号、品牌标识位置，方便选型时快速识别规格。

对于结构设计从业者来说，这个模型可以直接用于发动机点火系统的装配干涉检查、维修拆装模拟、点火系统原理演示场景，各部件的配合公差都参照实际量产标准设置，不需要额外调整尺寸就能用于虚拟装配验证；对于三维建模学习者来说，这个模型涵盖了陶瓷绝缘件、金属冲压件、机加工螺纹件、铆接装配结构的建模逻辑，能练习不同材质零件的建模思路、装配约束关系的设置，也能理解车用易损件的结构设计是如何平衡功能可靠性、拆装便利性、成本控制多方面需求的。
