双风扇式远程油冷散热装置结构

在液压系统、改装车辆动力单元、小型工业润滑回路的热管理设计中，油液温度的稳定控制直接决定密封件寿命、油液粘度保持能力以及整套动力输出的稳定性，这类双风扇结构的油冷装置，正是针对紧凑安装空间下的中等流量散热需求开发的换热部件。从实际应用场景来看，这类装置常被布置在动力舱侧方、液压站预留的通风空位，或是改装车型的前保险杠后方通风区域，不需要额外搭建复杂的水冷回路，仅通过油液管路串联在系统回油路径中，依靠自带的轴流风扇强制对流带走换热芯体蓄积的热量，相比传统的水冷式油冷器，省去了冷却液循环管路、膨胀水箱等附属部件的布置需求，对空间局促的改装场景、小型移动式液压设备的适配性更强。

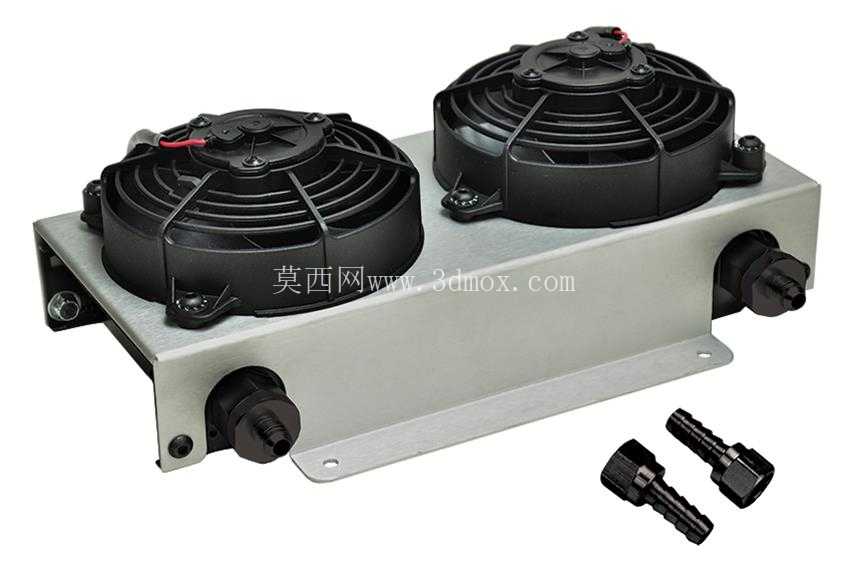

从功能特性来看，该装置采用双风扇独立布置的结构，两个风扇分别覆盖换热芯体的左右两个区域，相比同尺寸的单风扇结构，能够有效降低单风扇的转速需求，在同等散热功率下运行噪音更低，同时即使单个风扇出现故障，另一个风扇仍能维持基础散热能力，避免系统短时间内出现油温骤升的问题。换热主体采用铝合金板翅式结构，芯体内部的流道经过扰流设计，油液在流道内流动时会不断改变流向，破坏边界层的滞止油膜，提升油液与芯体壁面的换热效率，外部的散热鳍片采用密齿薄铝片结构，在有限的迎风面积下尽可能拓展与空气的接触面积，配合风扇的强制送风，能够在较低的风阻下实现足够的换热量。装置进出油口采用外螺纹宝塔接头结构，既可以通过螺纹对接硬管油路，也可以直接套接耐油橡胶软管并用卡箍紧固，适配不同安装场景下的管路连接需求，不需要额外制作复杂的转接接头。

从设计思路层面拆解，整套装置的结构优先考虑安装通用性与维护便捷性，底部的安装支架采用一体化折弯的铝合金板材，支架上预留的长圆形安装孔可以适配不同孔距的安装点位，允许安装时在一定范围内调整固定位置，抵消安装面的加工误差或是车架、液压站支架的位置偏差。风扇采用直接固定在芯体端板上的结构，接线端子预留了足够的线长，安装时不需要拆解芯体结构就能完成风扇的接线与更换，日常维护时仅需要清理鳍片缝隙间积存的灰尘、蚊虫等杂物，就能维持散热效率，不需要对芯体内部进行复杂的清洗操作。在尺寸边界上，整套装置的核心换热主体为长方体结构，双风扇突出芯体表面的高度控制在紧凑范围内，不会占用过多的垂直安装空间，进出油口布置在芯体的同一侧端面，管路连接时可以统一从侧面排布油管，避免管路从多个方向伸出干扰周边部件的布置，两个接头的间距经过优化，即使使用大口径的耐油软管，接头处的管箍也不会出现互相干涉的问题。

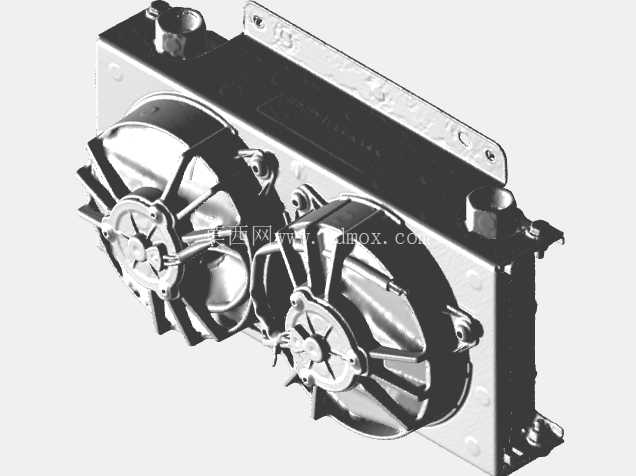

在实际选型匹配时，需要结合系统的油液流量、额定发热量以及安装位置的通风条件来核对适配性，这类结构的油冷器通常适配中等功率的液压回路或是改装车辆的机油、变速箱油散热回路，安装时需要注意风扇的送风方向与车辆行驶时的自然迎风方向保持一致，避免行车时的自然风与风扇送风方向对冲，降低实际换热效率。同时安装支架与固定面之间可以加装薄橡胶减震垫，吸收设备运行或是车辆行驶过程中产生的振动，避免长期振动导致芯体焊缝出现疲劳渗漏，也能降低风扇运行时的振动传递到安装面产生的共振噪音。油口连接时需要注意接头的密封处理，采用宝塔接头连接软管时要选择与接头外径匹配的软管内径，卡箍的紧固位置要避开接头的台阶区域，确保软管在压力波动下不会出现松脱渗漏。从结构建模的角度来看，该装置的所有外部特征都经过实机扫描校准，各个安装孔位、接头尺寸、风扇外轮廓的尺寸精度能够满足虚拟装配时的干涉检查需求，设计人员在进行整机布置时，可以直接调用该模型进行安装空间的校核，不需要反复测量实物尺寸来调整安装点位，能够有效缩短热管理系统的布置设计周期。
