微型平行流翅片式热交换散热结构

　　在车载热管理、小型电子设备温控、紧凑型实验换热装置的开发场景中，这类缩小版的微型热交换结构常被用作原理验证、小空间热负荷匹配的核心部件，区别于常规工业级大尺寸换热器，它的核心设计目标是在极小的安装空间内，同时覆盖对流、传导、辐射三种传热路径的模拟与实际换热需求。从结构组成来看，该换热单元采用多组平行排布的扁管流道搭配密致翅片的组合形式，两端集成弯管式流体进出口，流体从一端弯管进入后，会均匀分流到每一组平行扁管当中，扁管外壁贴合的薄型翅片会大幅拓展与空气的接触面积，空气流经翅片间隙时，会通过对流作用带走扁管内流体携带的热量，同时翅片与扁管之间的紧密接触保证了热传导的效率，高温状态下的翅片表面也会通过热辐射向外散出部分热量，三种传热方式协同作用，在有限体积内实现更高的换热效率。

　　设计过程中首先要考量的是流道的均流性，每一组扁管的截面尺寸、流阻特性都保持一致，避免出现部分流道流量过低导致的换热不均问题，进出口弯管的转弯半径经过匹配计算，既不会因为转弯过急造成局部流阻陡增，也不会因为弯管尺寸过大额外占用安装空间。翅片的间距设计需要平衡换热效率与风阻要求，翅片过密会大幅提升空气流经时的阻力，对配套风机的风压要求过高，翅片过疏则会减少有效换热面积，降低整体换热功率，这类微型结构的翅片间距通常控制在1-2mm区间，适配小尺寸低功率风机的送风特性。

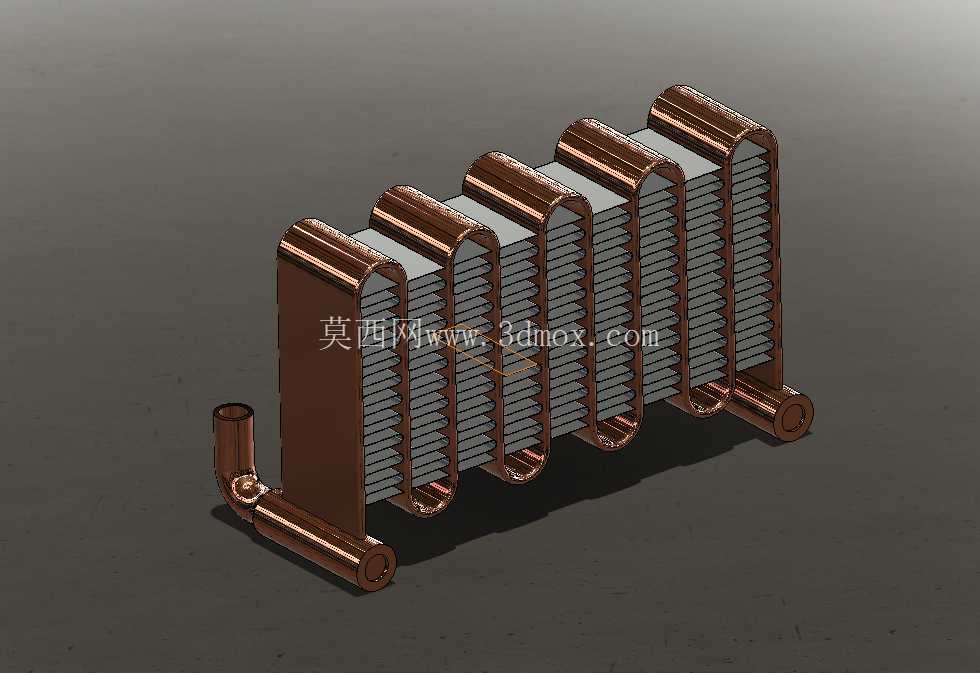

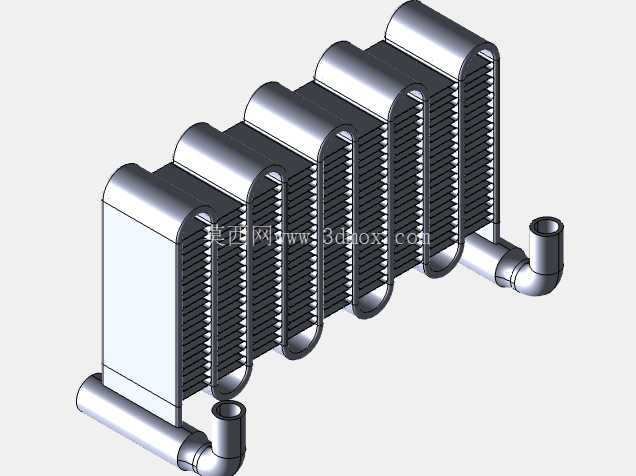

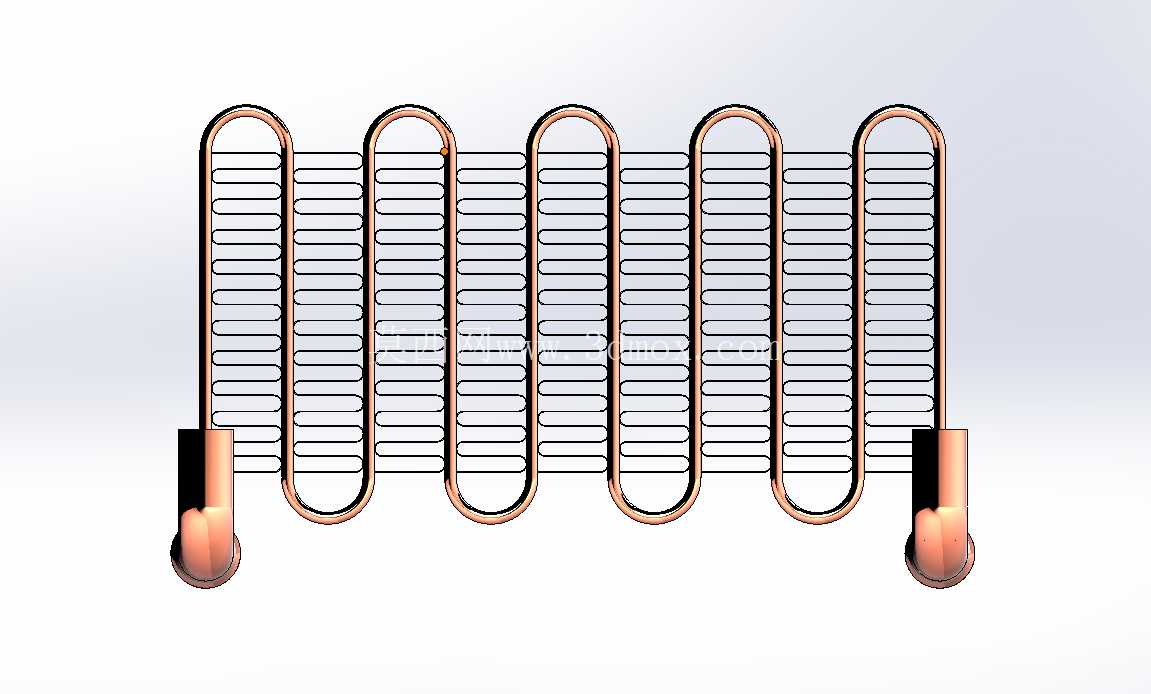

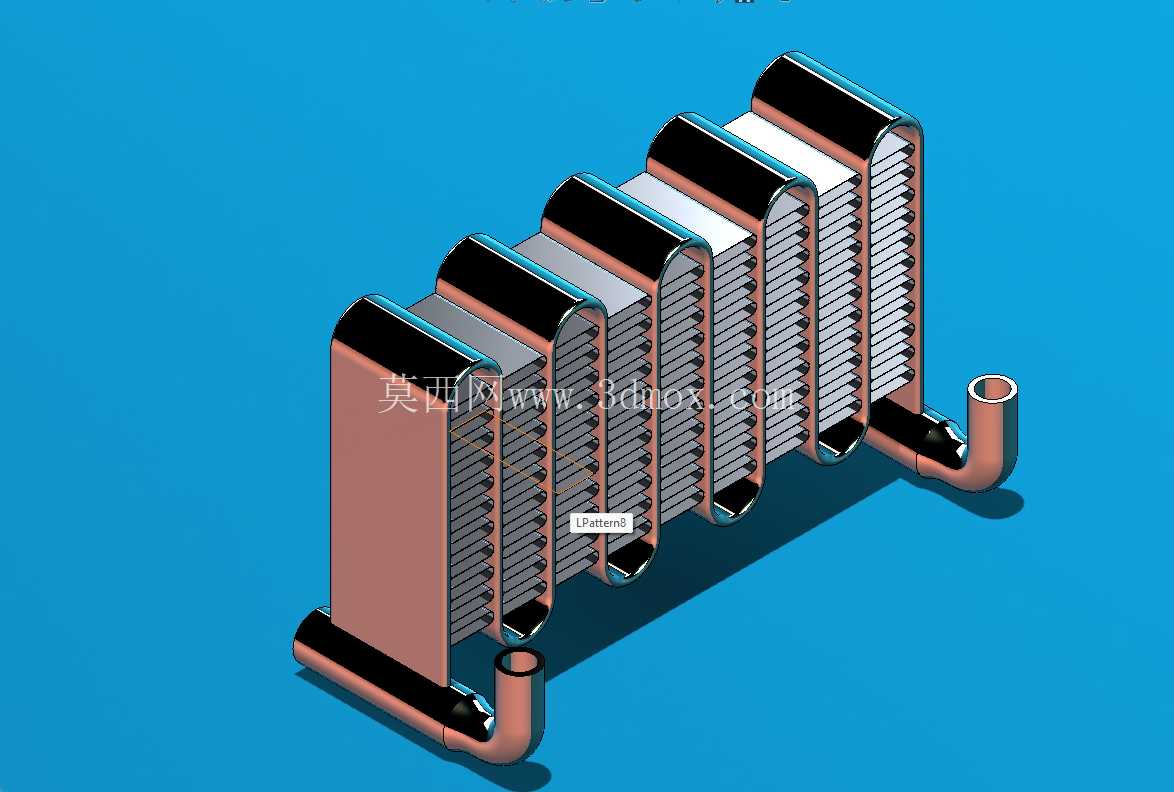

　　从安装边界来看，整个换热单元的主体为规整的长方体结构，仅两端伸出弯管式接口，安装时可以通过侧边的固定位将主体嵌入到设备的预留风道当中，进出口弯管可以根据实际管路走向调整焊接角度，不需要额外增加转接接头就能适配不同的布管需求，整体安装占用的空间远小于常规管壳式换热器，适合布置在空间局促的车载空调风道、小型电子设备的散热腔、实验台的小型换热回路当中。实际使用过程中，这类微型换热结构既可以作为水冷回路的散热端，搭配小尺寸风扇实现冷却液的风冷散热，也可以作为冷媒回路的蒸发器，在小型空调系统中实现空气与冷媒的热交换，甚至可以在传热教学实验装置中作为核心演示部件，直观展示三种传热方式的协同作用过程。

　　结构细节上，扁管与翅片之间采用胀接或者钎焊的方式实现紧密贴合，避免接触热阻过大影响换热效率，两端的集流管与扁管的连接位置做了圆弧过渡处理，减少流体进入扁管时的局部涡流损失，进出口的管端预留了标准管路插接的尺寸，可以直接对接常用规格的橡胶管或者金属管路，不需要额外加工转接结构。在车载空调的应用场景中，这类微型换热结构可以作为副驾区域独立空调的蒸发器，或者作为动力电池包散热回路的辅助散热单元，在不占用过多车内空间的前提下补充局部换热能力；在小型电子设备的温控场景中，它可以搭配微型水泵和风扇，为高功率发热芯片提供液冷散热的换热端，比常规的铝挤型散热器拥有更高的散热功率密度；在实验教学场景中，缩小版的结构可以清晰展示平行流换热器的内部流道走向、翅片排布形式，帮助学习者理解换热器的工作原理。设计建模过程中需要重点关注翅片的排布一致性，每一片翅片的冲孔位置都要与扁管的位置精准对应，避免装配时出现翅片歪斜导致的风阻不均问题，同时集流管的内腔尺寸要匹配总流量需求，保证进入各扁管的流体流量偏差控制在5%以内，避免出现局部流道过热的问题。整个结构的外形没有多余的突出结构，除了两端的管路接口之外，主体部分的六个面都为平整面，可以直接贴靠在设备的安装壁面上，不需要预留额外的操作空间，安装固定可以采用侧边卡扣或者螺栓连接的方式，拆装维护都比较便捷。
