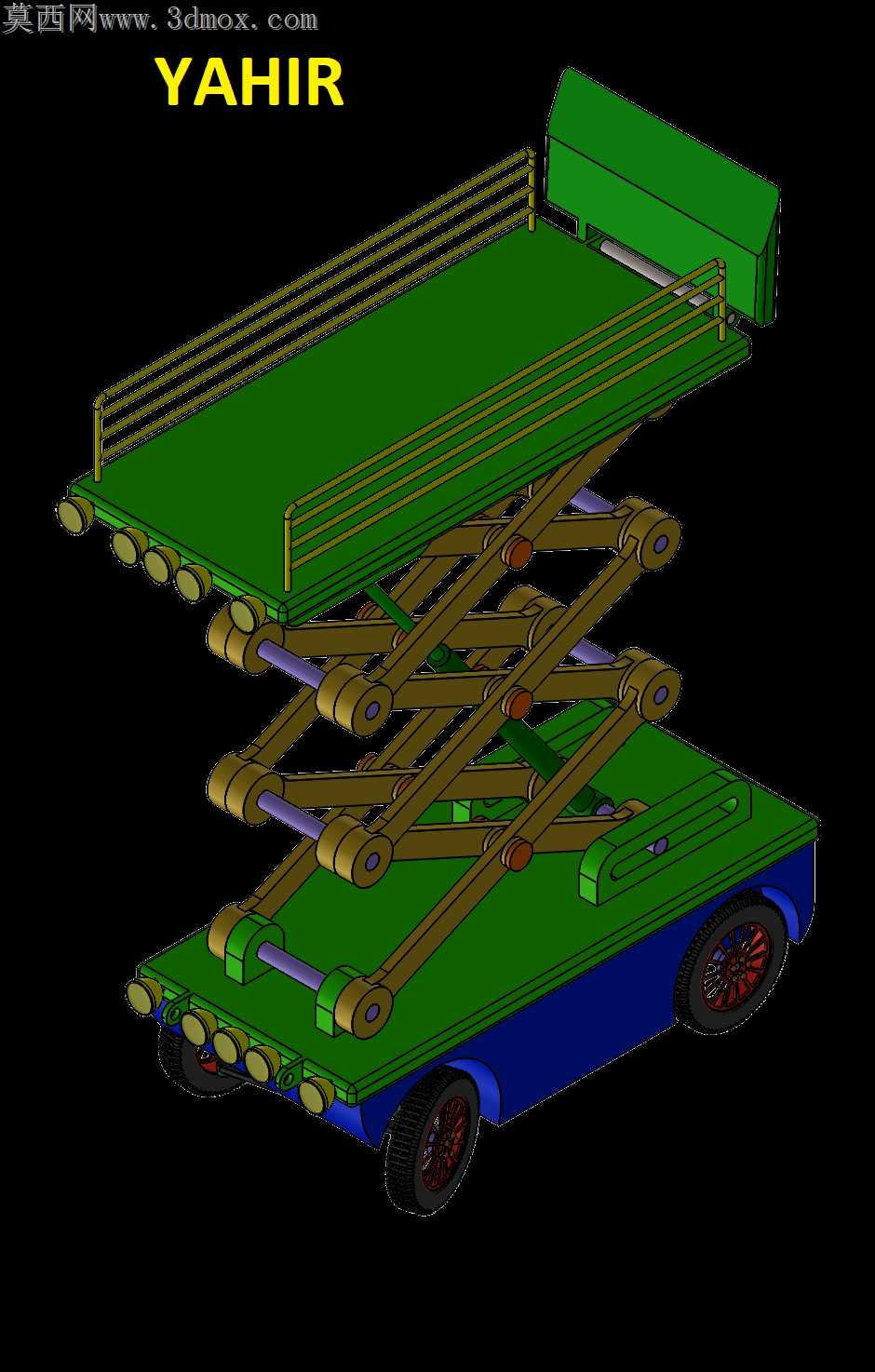

车载移动式剪叉液压升降作业平台

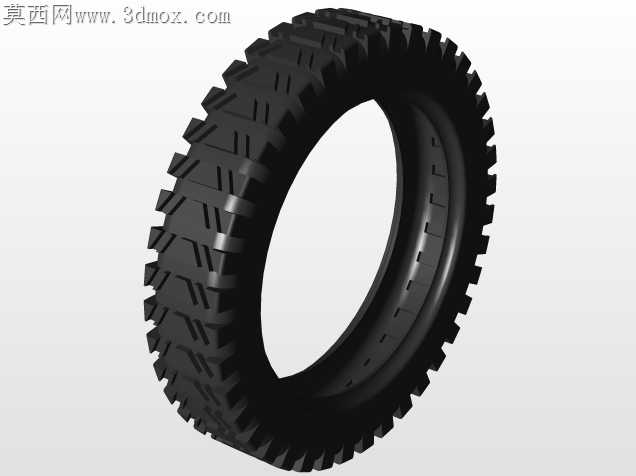

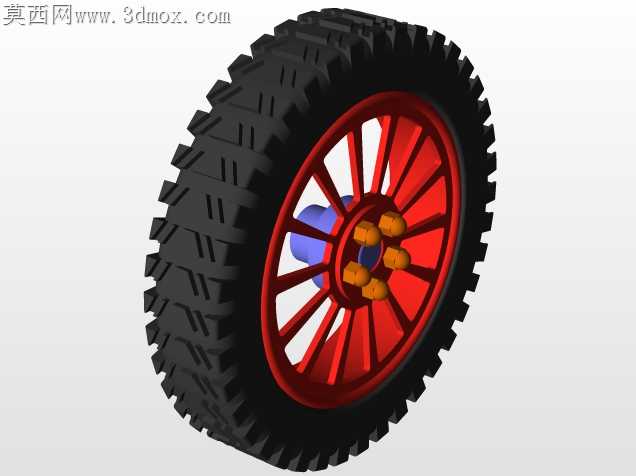

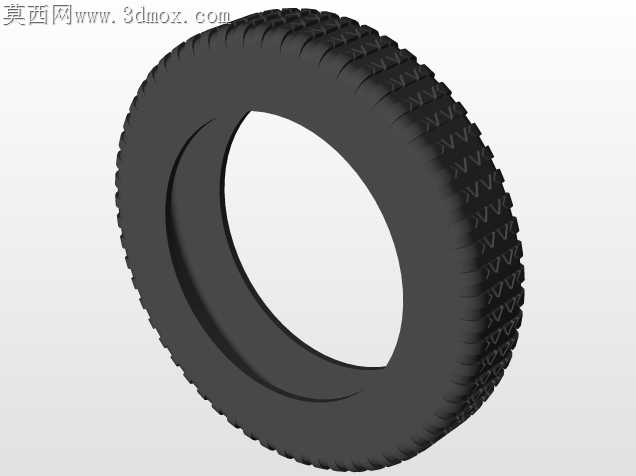

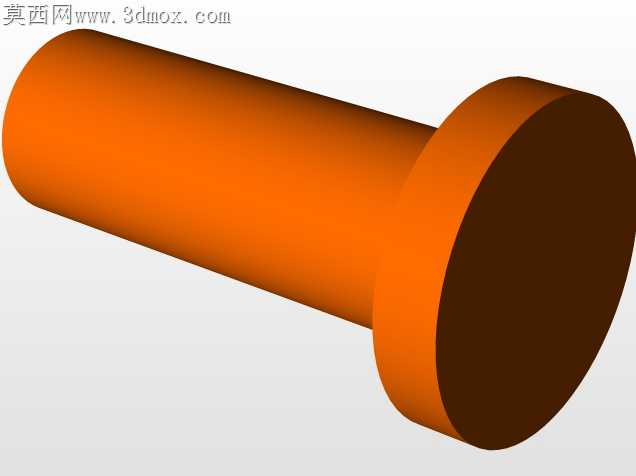

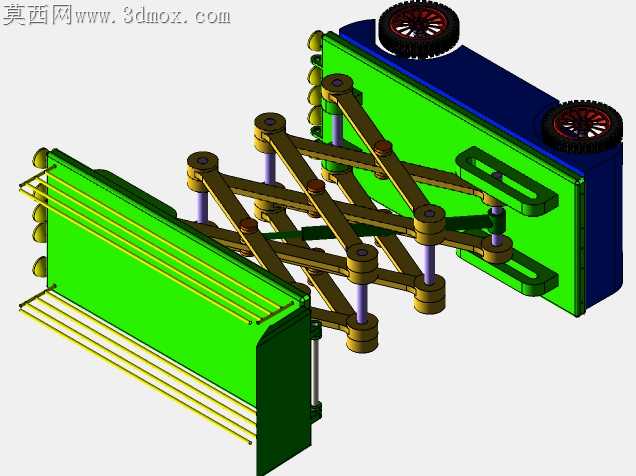

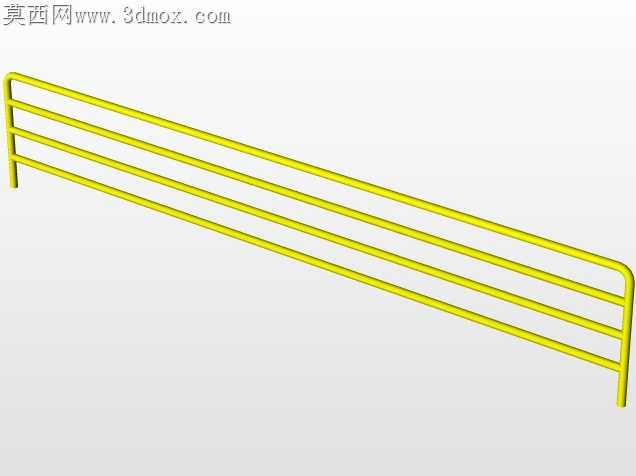

车间内临时高空检修、厂区跨区域物料转运的场景里，固定剪叉台的转场成本始终是一线运维绕不开的痛点，轮式移动的剪叉升降结构刚好戳中这一需求的核心。剪叉臂的铰接孔位同轴度公差是装配阶段最容易出问题的环节，每一组交叉臂的销轴孔如果同轴度偏差超过0.02mm，举升过程中就会出现臂架卡滞、单侧受力偏载的问题，长期使用还会造成销轴异常磨损、台面倾斜的安全隐患。建模时特意给每处铰接位预留了0.1mm的铜套装配间隙，既保证转动顺滑，又不会出现旷量晃动的问题。底部行走底盘的轮距设定经过反复调整，轮距过窄会导致高位举升时整机重心偏移，侧翻风险陡增，轮距过宽又会影响窄通道的通行能力，最终把轮距控制在台面宽度的0.85倍，兼顾稳定性与通过性。台面边缘的防护栏采用分段式插接结构，不需要时可以快速拆除，方便大尺寸物料的摆放，栏板底部的防撞胶条安装位做了内嵌处理，避免转运过程中剐蹭周边设备。剪叉臂的板材厚度选择也做了权衡，过薄会导致高位举升时臂架下挠变形，过厚又会增加整机自重，加大行走轮的负载，最终选用的臂架板材厚度可以在额定载重下把下挠量控制在3mm以内，符合高空作业设备的安全标准。液压油缸的安装铰点位置经过反复校核，把油缸的推力臂长控制在最优区间，既不会出现低位启动时油缸推力不足的问题，也能避免高位举升时油缸行程冗余浪费。底盘上的液压泵站安装位做了减震胶垫预留，减少作业过程中泵站震动传导到臂架造成的台面抖动。台面边缘的滚轮组做了等距排布，转运物料时可以减少推拉阻力，滚轮的安装座做了沉孔处理，螺栓头不会突出台面刮伤物料。行走轮选用带刹车的橡胶轮，停驻作业时可以锁死轮组，避免平台移位。这套结构没有冗余的花哨设计，每一处细节都对应现场使用的实际痛点，不管是厂区设备检修、仓库高位理货还是临时物料举升，都能适配绝大多数非固定点位的高空作业需求，转场不需要额外吊装设备，单人就能推动移位，作业时的稳定性也不输固定安装的剪叉升降台。
