剪叉式液压升降作业台结构设计

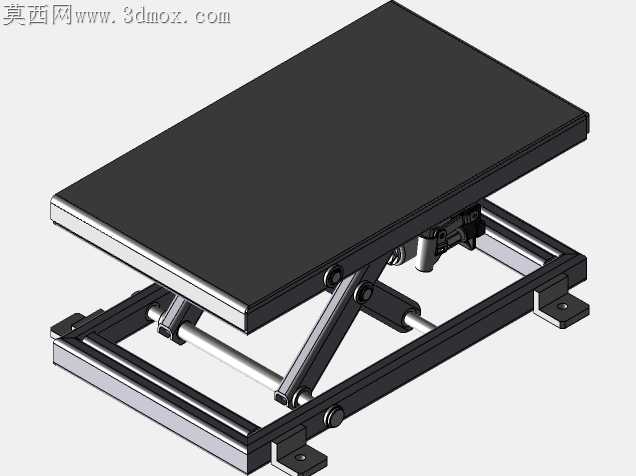

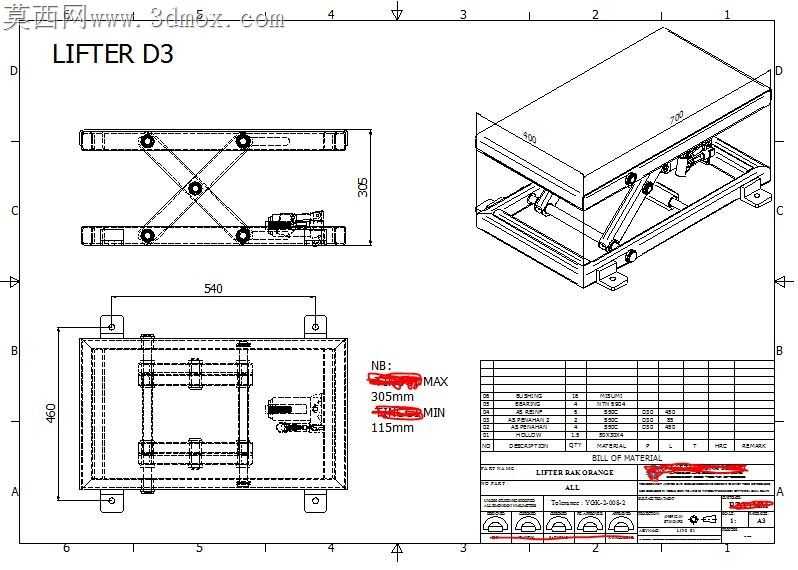

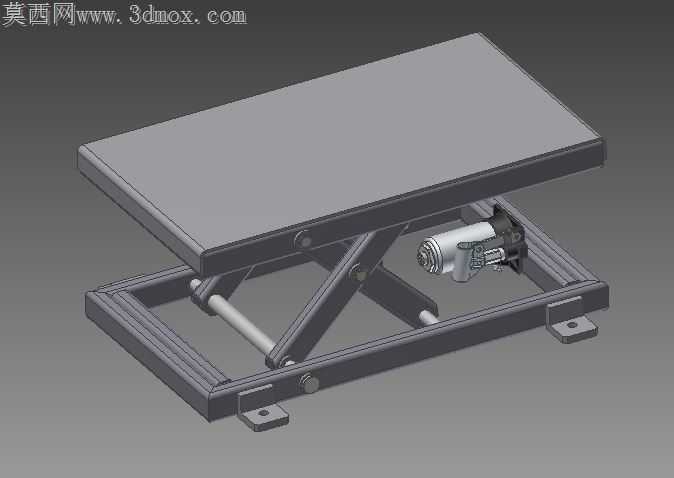

冲压生产线的工位物料转运，最容易被忽略的隐患就是不同工位的高度差带来的操作疲劳，以及常规升降台在频繁启停工况下的铰接点旷量问题。这款剪叉式升降台在铰接点的配合公差上做了针对性调整，没有采用常规的间隙配合选值，而是把剪叉臂交叉处的主铰接孔公差带收窄了两丝，配套的销轴做了表面高频淬火处理，避免连续三个月三班倒作业后，铰接点磨损导致台面倾斜卡滞。底座的安装脚特意做了外翻式带长圆孔的设计，不用在车间地面打精准的定位孔，哪怕地面预埋钢板有两三毫米的位置偏差，也能通过长圆孔调整安装位置，适配老车间改造时的地面施工误差。台面的边缘做了向内收的折弯边，没有突出的棱角，避免冲压件上下料时刮碰工件表面的防锈层，剪叉臂的上下连接端没有采用满焊结构，而是在铰接座和臂身之间留了两毫米的应力释放槽，满焊带来的焊接变形会让臂身扭曲，升降过程中出现卡顿，留槽之后焊接应力能顺着槽释放，装配时不用反复校正臂身的平面度。液压动力单元的安装位特意放在了底座的侧边，没有藏在剪叉臂的折叠空间里，日常检修换密封件的时候不用把整个台面抬起来，站在设备侧面就能拆换油管和阀组，液压管路的走向沿着剪叉臂的内侧排布，用管卡固定在臂身的加强筋上，不会在剪叉折叠的时候被夹到，也不会因为长期悬空晃动导致管接头松动渗油。台面的最低高度压到115毫米，不用挖地坑就能直接放在车间地面上，和常规的冲压线工作台面齐平，最大举升高度300毫米，刚好覆盖冲压工位的模具换模、物料抬升的高度需求，不会因为举升行程冗余增加设备的整体自重。剪叉臂的板材选用了常规的Q235热轧板，没有盲目追求高强度合金钢板，臂身的受力点处加焊了三角形的加强筋，既控制了整体制造成本，又能满足一吨以内的工位载荷需求，不会出现臂身压弯变形的问题。台面下方的限位块做了软硬两种材质的双层结构，硬限位块承担到位后的承重，软橡胶块缓冲升降到位时的冲击，避免频繁启停带来的异响，也能减少液压系统的压力冲击，延长密封件的使用寿命。
