机架式服务器存储热换电源模块结构设计

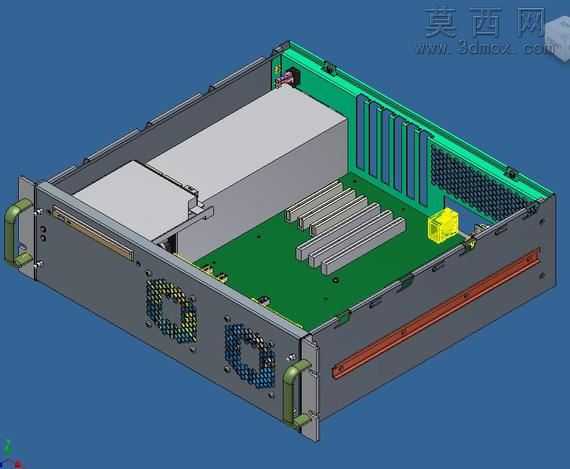

本作品为机架式服务器内置存储与热换电源集成模块的三维结构设计，建模过程中严格遵循19英寸机架式设备的工业安装规范，对机箱壳体、内部PCB主板、存储扩展槽位、热换电源仓、散热组件、前后端接口结构进行了1:1等比例参数化建模。建模阶段首先搭建U型金属机箱的主体框架，对机箱侧壁的导轨安装槽、前端面板的固定螺孔、后端的通风网孔区域做了精准的特征刻画，金属壳体部分赋予哑光灰喷塑金属材质，还原工业服务器机箱的真实表面质感。内部结构层面，绿色PCB主板上还原了内存插槽、存储接口、电子元件的排布位置，存储扩展区域的竖向槽位做了等距阵列设计，预留充足的硬盘安装与走线空间，槽位旁的黄色热换电源解锁卡扣做了独立的结构建模，清晰呈现热插拔结构的卡扣联动逻辑。散热系统部分，机箱前端的两个轴流散热风扇做了网罩、扇叶、固定支架的分体建模，网罩的蜂窝开孔通过阵列特征实现，扇叶赋予半透明硬质塑料材质，机箱侧壁的大面积通风冲孔区域做了疏密合理的开孔排布，保障内部风道的通畅性。机箱两侧的绿色抽拉导轨做了滑动限位结构的细节设计，前端的金属提拉把手做了圆角与防滑纹理处理，还原服务器模组抽拉维护的真实操作结构。整体装配过程中严格对齐各部件的安装基准，对螺丝孔位、卡扣配合、部件间隙做了干涉检查，确保结构设计符合服务器硬件的实际装配逻辑，渲染阶段采用工业蓝背景突出产品主体，金属件、塑料件、PCB板材的材质区分清晰，结构层次分明，完整呈现了服务器存储与热换电源模块的内部布局与外部安装特征，可用于服务器结构教学、硬件方案演示、机箱结构参考等场景。
