小型单缸二冲程动力单元结构设计

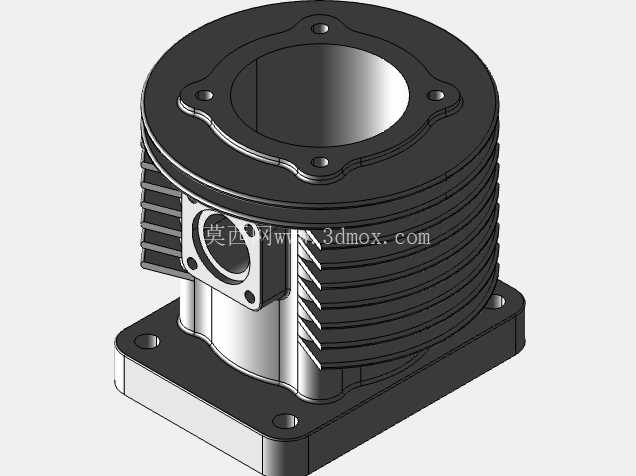

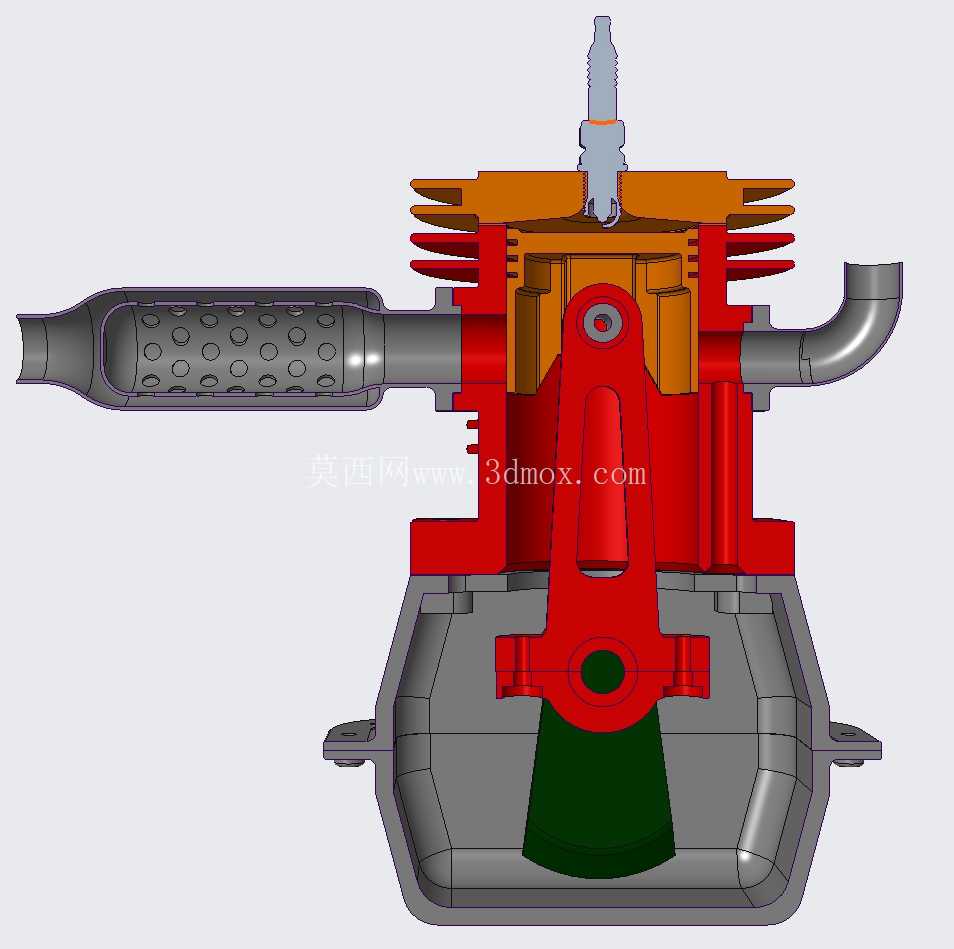

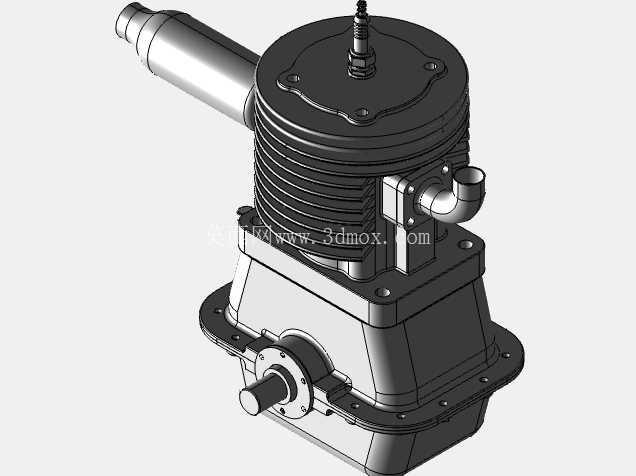

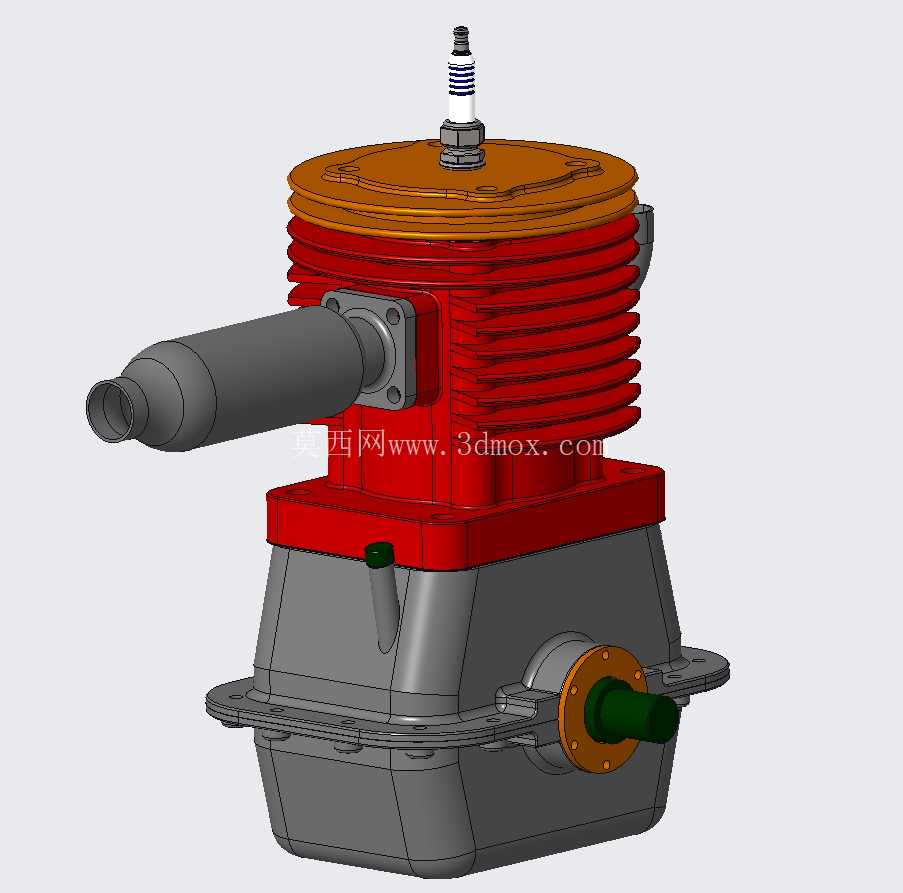

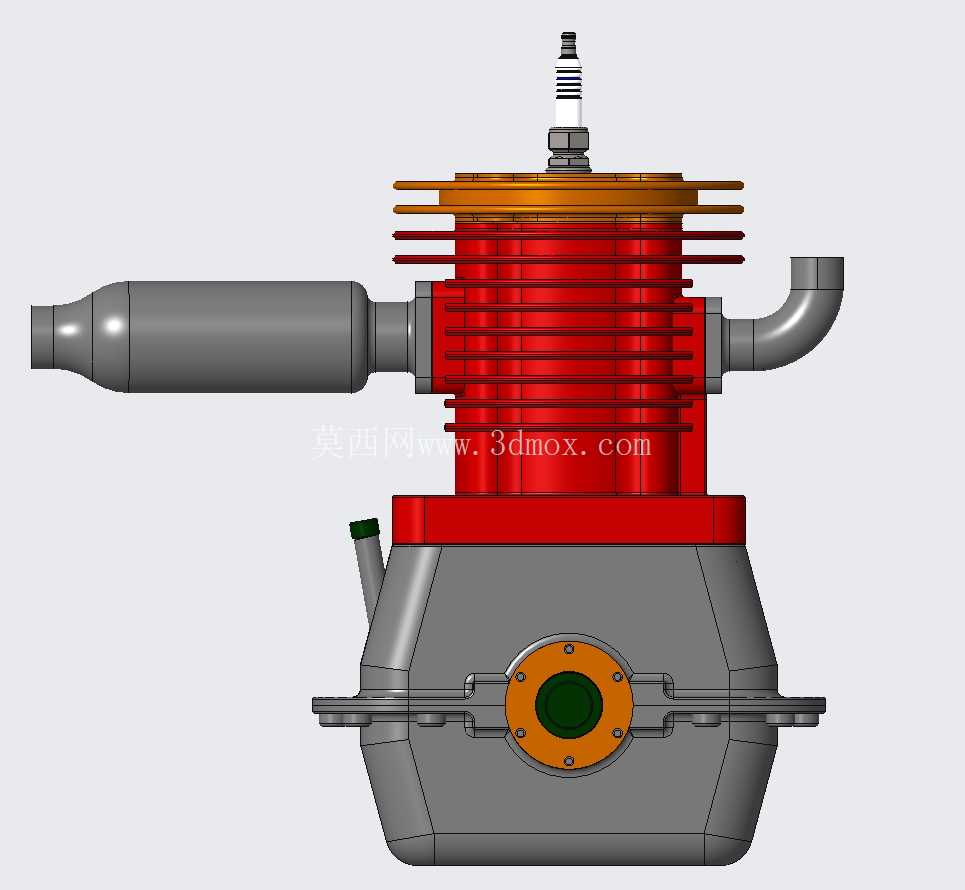

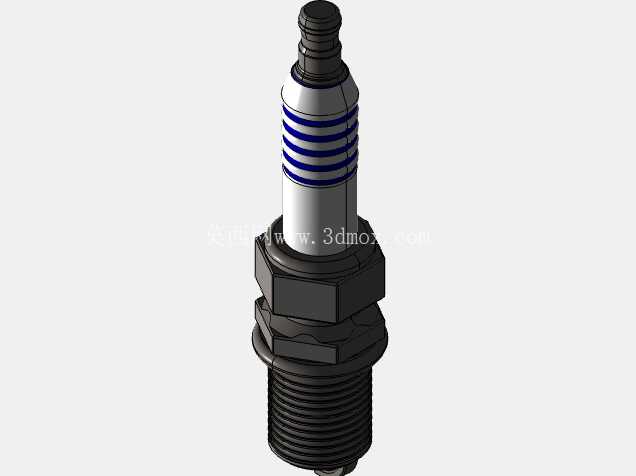

这款小型单缸二冲程动力单元，常被应用在园林植保机械、小型航模、便携发电机组以及迷你摩托这类对动力总成重量、体积有严格限制的场景中，其结构设计完全围绕二冲程循环的工作特性展开，没有多余的冗余结构。从整体结构来看，上部的气缸部分采用了密集的环形散热鳍片设计，这是因为这类小排量二冲程机型大多采用风冷散热，鳍片的排布密度、单片厚度以及伸出长度都经过匹配计算，能够在整机运行时保证气缸壁温度维持在合理区间，避免活塞环过热卡滞或者缸体热变形导致的密封失效。气缸顶部的火花塞安装座采用了标准的螺纹接口，适配通用型小型火花塞，安装位的同轴度公差控制在0.05mm以内，保证点火电极能够处于燃烧室的中心位置，让混合气点火后火焰传播路径均匀，减少爆震倾向。

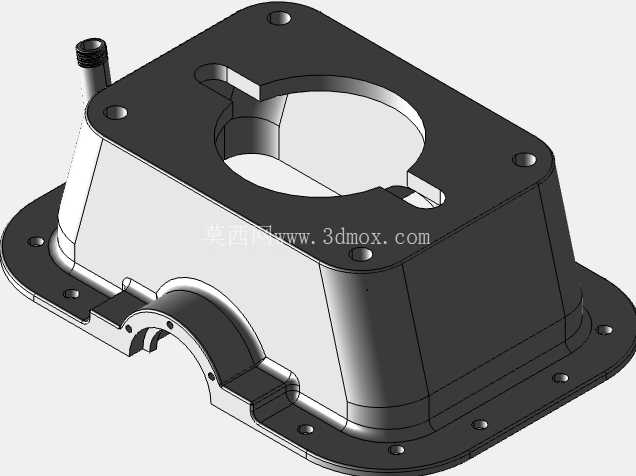

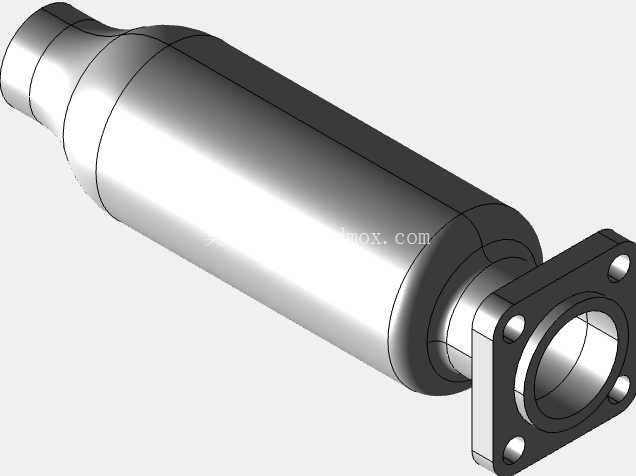

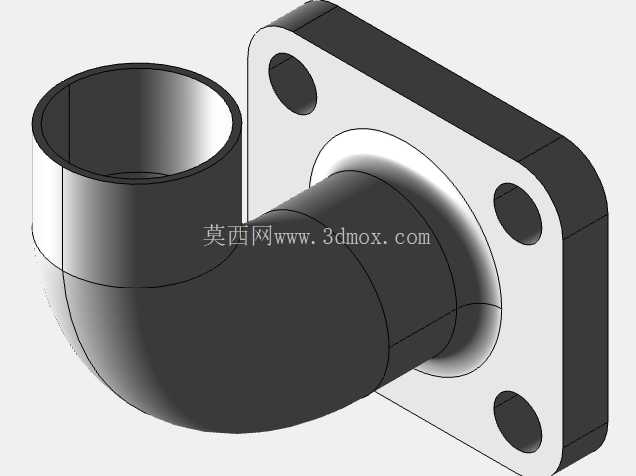

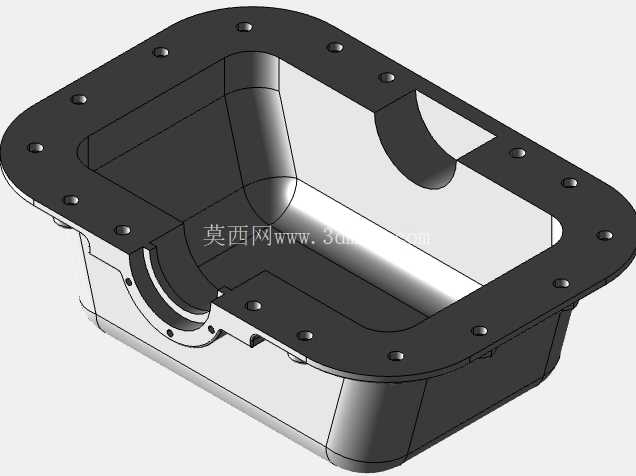

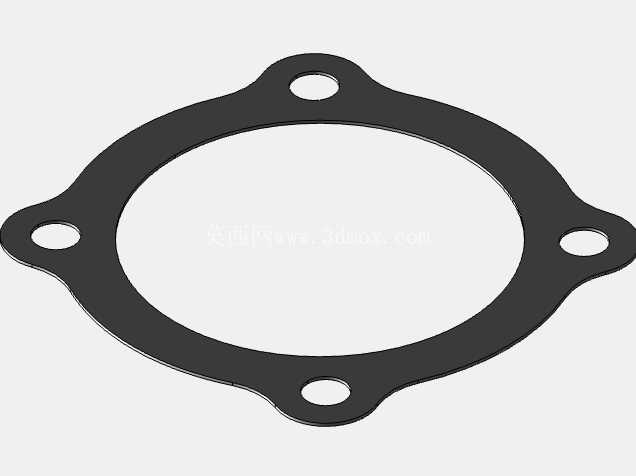

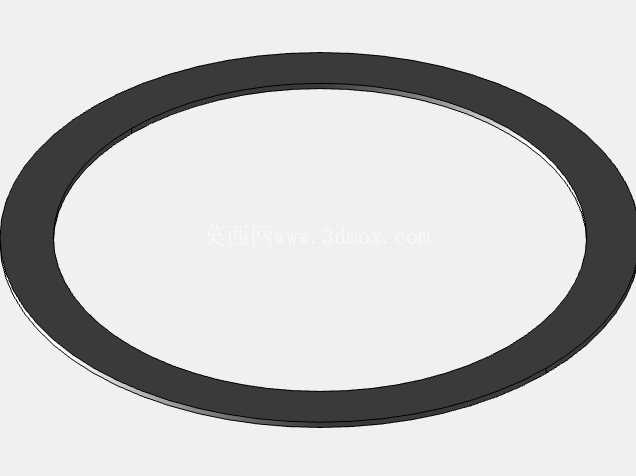

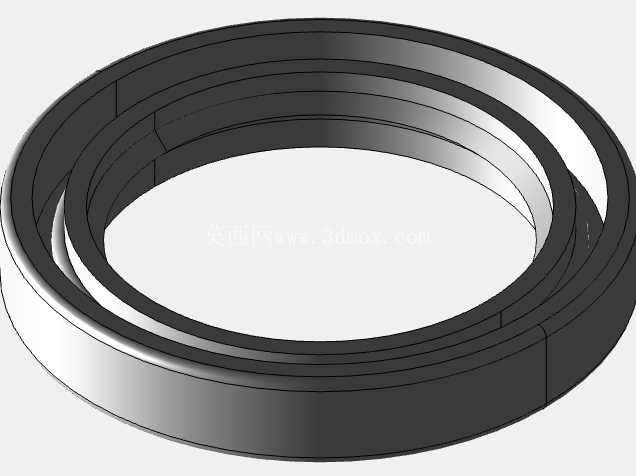

侧置的排气接口采用法兰连接结构，法兰面上预留了两个螺栓安装孔，安装面的平面度要求控制在0.02mm以内，配合密封垫片可以避免高温高压废气泄漏，排气道的走向采用平滑过渡的锥形设计，能够减少排气阻力，帮助二冲程发动机在扫气阶段更彻底地排出缸内废气，提升充气效率。下部的曲轴箱采用分体式结构，上下箱体结合面经过精密铣削加工，涂覆密封胶后可以实现曲轴箱的密闭，因为二冲程发动机的曲轴箱本身要参与扫气过程的预压缩，箱体的密封性直接影响动力输出的效率。曲轴箱侧面预留了进气接口的安装位，用于连接化油器或者进气阀组件，进气道的角度设计匹配扫气口的走向，能够让新鲜混合气在进入曲轴箱预压缩后，以合适的角度冲入气缸，完成扫气过程。

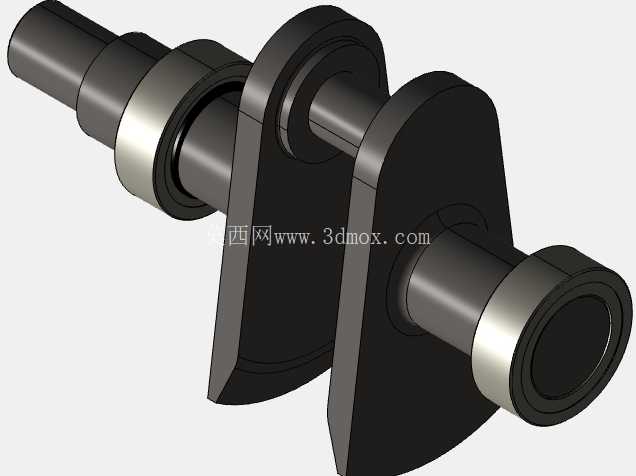

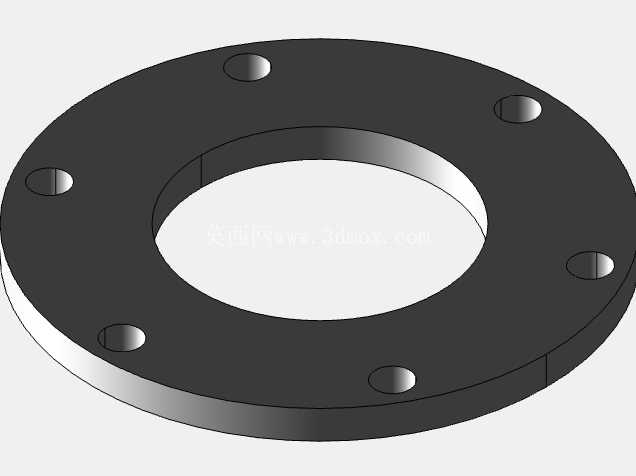

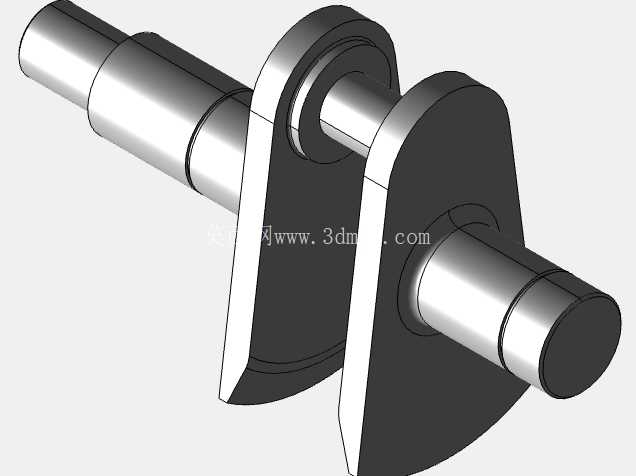

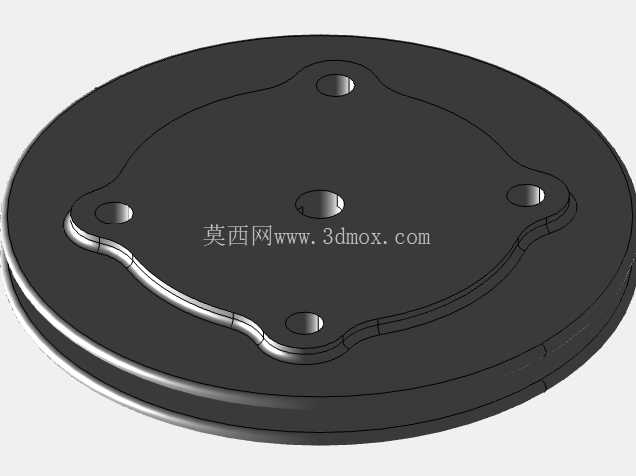

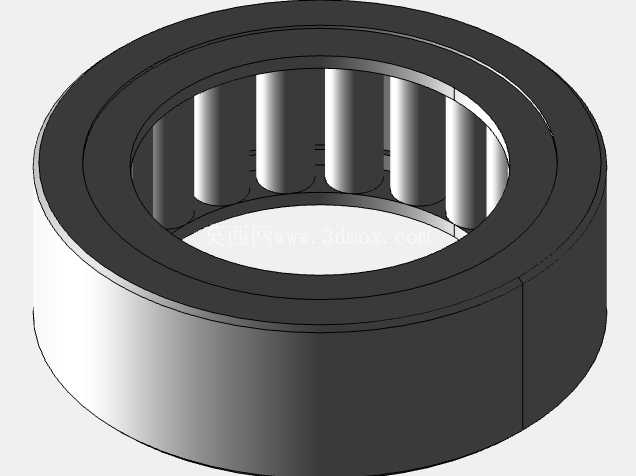

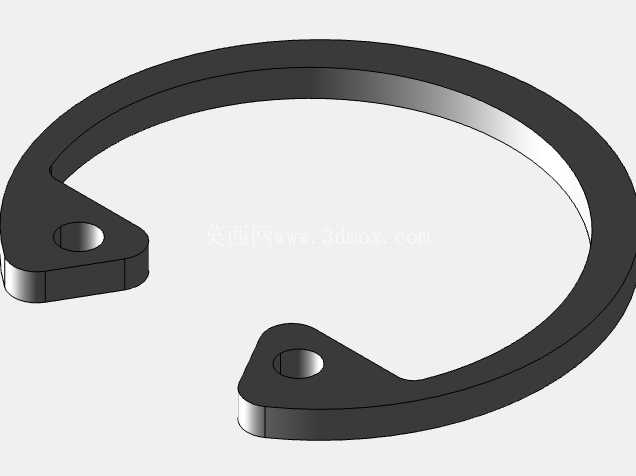

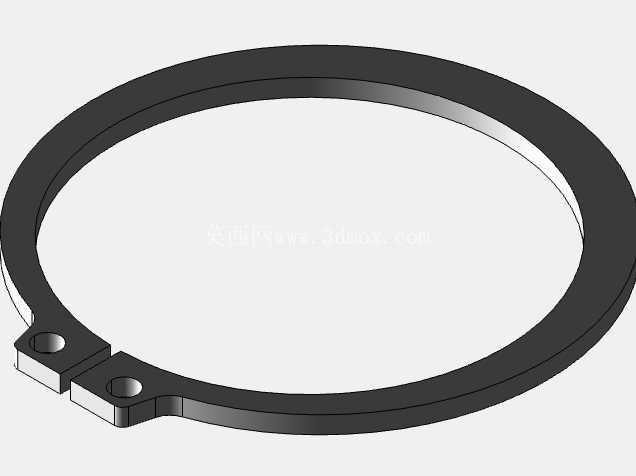

动力输出轴从曲轴箱侧部伸出，轴端采用法兰盘结构，法兰上均匀分布四个固定螺栓孔，用于连接负载端的传动部件，不管是连接螺旋桨、链轮还是皮带轮，都可以通过这个法兰实现可靠连接，输出轴的伸出长度经过严格控制，保证安装后传动部件不会和曲轴箱壳体发生运动干涉，轴的径向跳动公差控制在0.03mm以内，减少高速运转时的振动。整机的安装固定依托曲轴箱底部的一体式安装法兰，法兰面上的两个长圆形安装孔可以适配一定范围内的安装孔位偏差，降低配套机架的加工精度要求，安装面的平面度经过校准，保证整机固定后不会出现额外的安装应力，避免曲轴运转时出现偏磨。

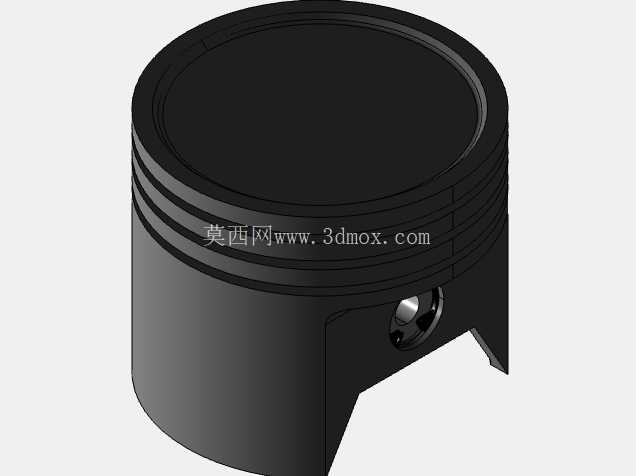

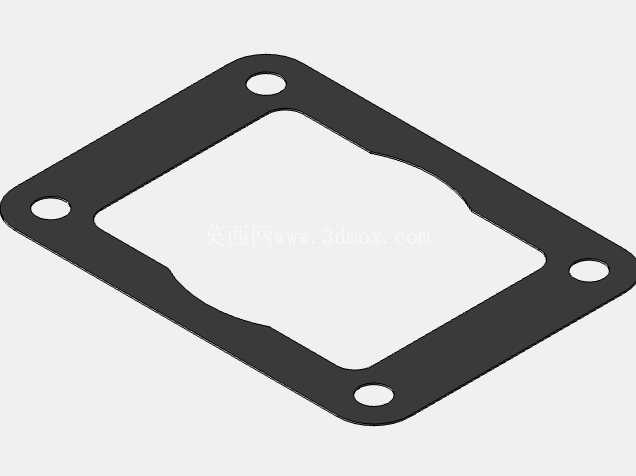

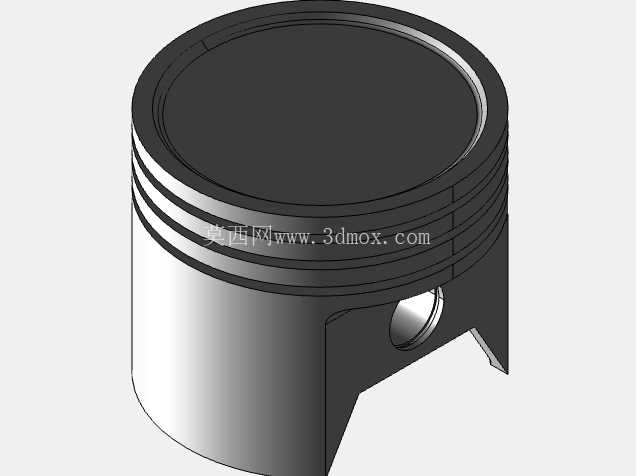

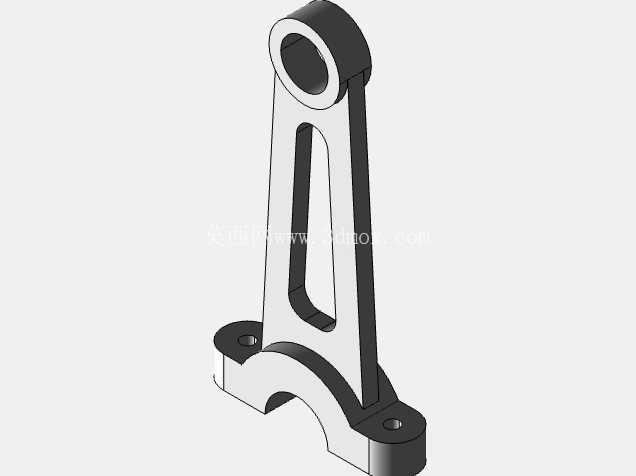

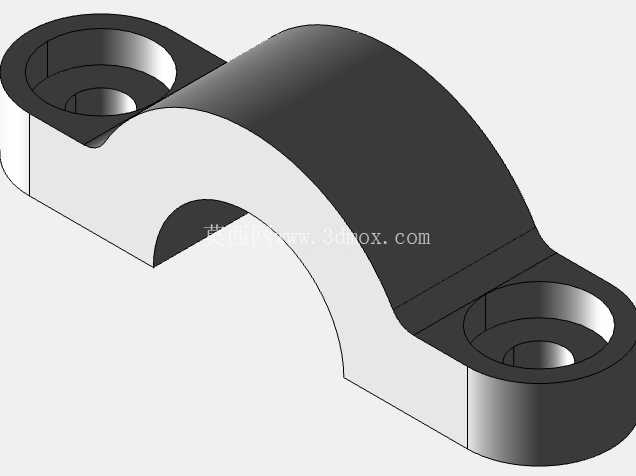

在设计思路上，这款结构完全遵循二冲程发动机的工作逻辑，省略了四冲程发动机所需的配气机构、气门组件以及润滑油路系统，整体零件数量比同排量四冲程机型减少近40%，不仅重量更轻，维护难度也大幅降低。气缸和曲轴箱的连接采用止口定位结构，保证气缸中心和曲轴中心的垂直度符合设计要求，活塞在缸体内往复运动时不会出现偏磨，延长活塞环和缸体的使用寿命。散热鳍片的根部做了圆角过渡处理，避免应力集中导致的鳍片断裂，同时也能提升散热面积的利用率。排气接口的位置设计在气缸侧部偏下的位置，刚好对应活塞下行时打开排气口的行程位置，保证排气时机符合二冲程循环的正时要求。

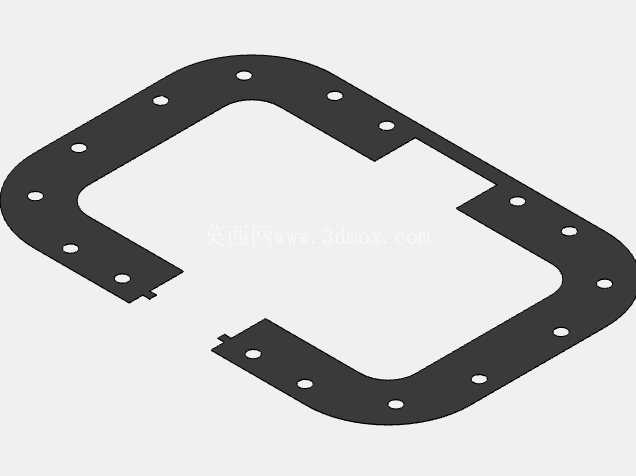

从安装边界来看，整机的横向最大尺寸为排气口端部到动力输出轴端部的距离，纵向最大尺寸为散热鳍片的外径，高度方向从安装法兰底面到火花塞顶部的距离控制在紧凑范围内，能够适配狭小的安装空间。所有外接接口的位置都做了防呆设计，安装时不会出现接口错位的问题，各个密封面的加工精度都满足无额外密封件辅助时的基础密封要求，配合常规密封垫片即可实现可靠密封。这类小型动力单元的结构设计重点在于平衡散热效率、结构强度和整体重量，每一处壁厚的设计都经过受力校核，既保证运行时的结构强度，又不会因为壁厚过大增加不必要的重量，完全适配小型便携动力设备的使用需求。
