小型螺旋弹簧减震缓冲组件结构设计

这款减震缓冲组件的设计，最初是针对小型代步车辆、轻型自动化输送设备的隔振需求展开的，在实际工程场景中，这类小尺寸减震单元的应用覆盖范围极广——从电动两轮车的前后悬架隔振，到小型AGV搬运车的行走机构缓冲，再到工业流水线末端的轻载工位减震，都能看到同结构原理组件的身影。不同于重型车辆使用的大刚度减震器，这款组件的设计定位是承载10-50kg区间的垂向载荷，核心作用是过滤设备运行过程中产生的高频小幅振动，避免振动传递到设备主体结构引发紧固件松动、精密元器件偏移等问题。

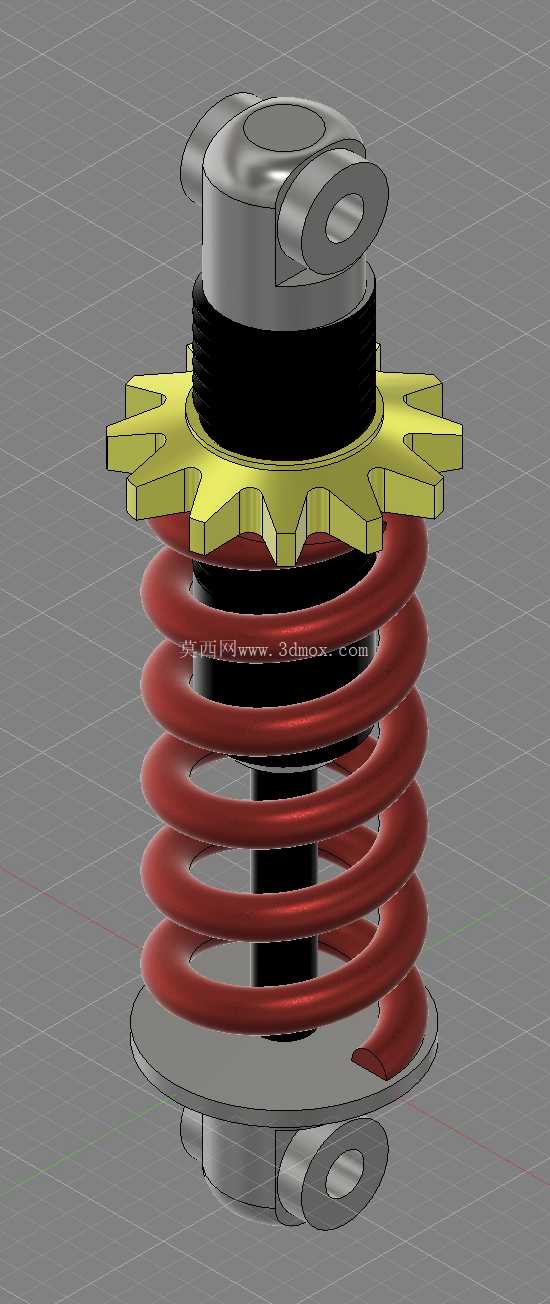

从结构设计逻辑来看，组件采用了上下对称的吊耳式安装端，上下端的环形吊耳结构预留了标准销轴安装孔，安装时不需要额外设计复杂的连接支座，直接通过销轴与设备的安装支架铰接即可，这种铰接式的连接设计可以抵消设备运行过程中产生的小幅横向摆动，避免减震器承受额外的径向弯矩，延长弹性元件的使用寿命。中间的螺旋弹簧采用了等节距圆柱螺旋结构设计，弹簧丝直径、弹簧中径、有效圈数的参数匹配经过反复校核，确保在额定载荷下的静变形量处于15-25mm的合理区间，既不会因为刚度过大导致隔振效果不足，也不会因为刚度过小出现载荷下压并圈的失效问题。弹簧上下端设置了星形限位挡片，挡片的外齿结构卡在安装座的对应卡槽内，既可以限制弹簧在压缩、回弹过程中出现径向窜动，也能避免弹簧与安装座之间发生相对转动，防止长期运行过程中弹簧出现偏磨问题。上下安装座与弹簧接触的端面设置了橡胶缓冲垫，当弹簧压缩到极限行程时，橡胶垫可以吸收刚性冲击，避免金属部件直接碰撞产生异响与结构损伤。

在安装边界的设计考量上，组件的自由长度控制在120mm左右，最大外径不超过80mm，上下吊耳的安装孔中心距在自由状态下为100mm，额定载荷下的工作长度为80mm，最大压缩极限下的长度不低于65mm，这个尺寸参数可以适配绝大多数小型移动设备的悬架安装空间，不需要对原有设备的支架结构做大幅修改。安装孔的直径采用了行业通用的8mm标准销轴尺寸，选型时不需要单独定制连接销轴，直接采购标准件即可完成装配，降低了设备的整体装配成本。设计过程中还特意做了防卡滞的结构优化，中间的导向轴与上下安装座的配合间隙控制在0.2-0.3mm之间，既可以起到导向作用，避免弹簧压缩过程中出现弯曲失稳，也不会因为间隙过小导致灰尘、泥沙进入后出现卡滞问题，适配户外、车间多尘等复杂使用场景。

从功能特性的角度来说，这款减震组件没有集成复杂的液压阻尼结构，依靠弹簧本身的弹性特性实现缓冲，结构简单可靠，后期几乎不需要维护，相比带阻尼油缸的减震器，成本降低60%以上，非常适合对成本敏感、载荷不大的民用与工业轻载场景。在实际选型匹配时，只需要根据设备的单轮承载重量、需要过滤的振动频率，选择对应弹簧刚度的型号即可，安装完成后不需要额外的调试步骤，就能达到预期的隔振效果。建模过程中所有的配合面都做了公差标注，上下吊耳的同轴度控制在0.1mm以内，确保安装后减震器的受力方向与垂向载荷方向一致，避免出现偏载导致弹簧过早疲劳失效。弹簧的两端都做了并圈磨平处理，磨平长度不小于3/4圈，保证弹簧与安装座的接触面积足够，不会出现局部应力集中的问题。星形挡片采用了冲压成型的工艺设计，厚度为2mm，材料选用65Mn弹簧钢，热处理后的硬度达到HRC40-45，既有足够的强度限制弹簧位移，也有一定的韧性，不会在长期冲击下出现断裂问题。上下安装座采用了压铸铝合金材料，在保证结构强度的前提下尽可能降低组件的整体重量，符合小型移动设备轻量化的设计趋势。
