230mm行程螺旋弹簧液压避震结构设计

在两轮代步工具、轻型越野载具、小型非道路移动机械的行走系统设计中，避震部件的匹配度直接决定了整机行驶质感与核心部件使用寿命，这套230mm规格的避震结构，正是针对中小载荷工况的行走缓冲需求开发的独立阻尼单元。不同于重型商用车使用的多连杆悬架配套减震结构，该款避震采用单筒集成式布局，将阻尼芯轴、复位弹簧、上下安装座整合为独立总成，无需额外设计导向限位结构即可直接完成车架与行走轮组的连接，大幅简化了主机厂的悬架系统装配流程。

从实际使用场景来看，这类避震单元广泛适配电动两轮车、轻型全地形车、小型农用作业机械的前后悬架位置，可应对铺装路面的细碎颠簸、非铺装路面的连续冲击，以及过坎、越障时的瞬时大载荷冲击。其核心功能是通过螺旋弹簧存储与释放冲击能量，配合内部液压阻尼结构消耗冲击动能，避免冲击载荷直接传递至车架主体，既能够提升驾乘人员的乘坐舒适度，也能减少车架、轮轴等结构件因长期受冲击产生的疲劳开裂风险。

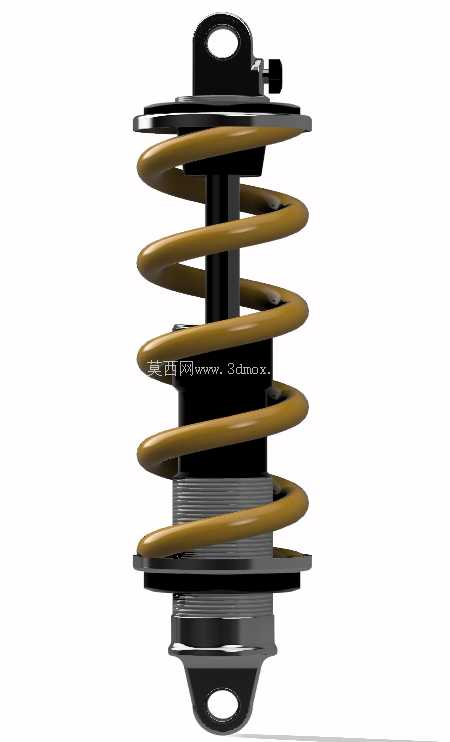

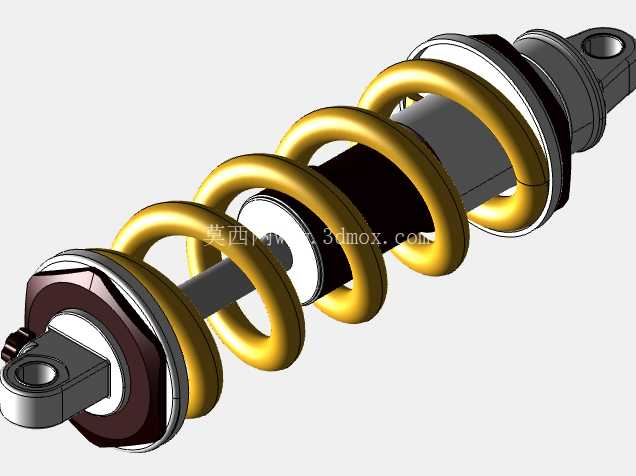

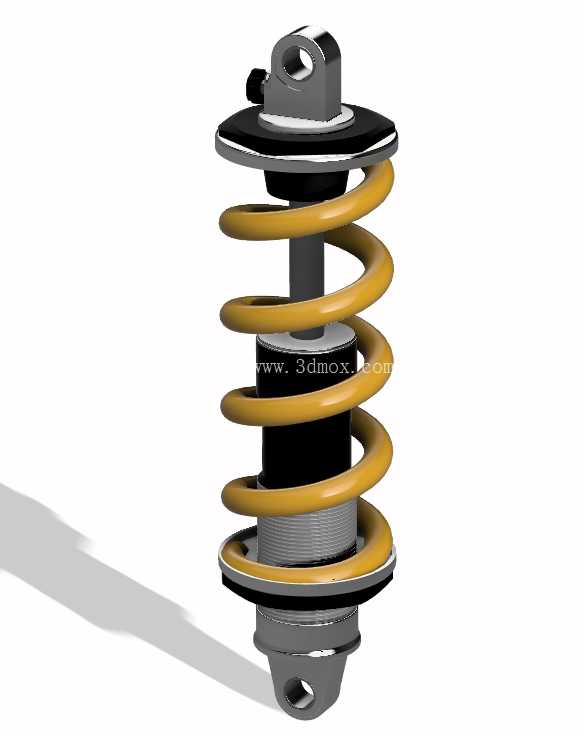

结构设计层面，该避震采用等节距圆柱螺旋弹簧作为弹性承载元件，弹簧表面做氧化防锈处理，适配户外多尘、多雨的使用环境，弹簧刚度匹配中小载荷区间，空载状态下预压量控制在合理范围，不会出现空载过硬、重载压并的问题。阻尼芯轴采用单筒液压结构，内置活塞与阀片组件，压缩行程时阀片开启度较大，提供较小阻尼保证冲击吸收效率，回弹行程时阀片开启度受限，提供较大阻尼抑制弹簧的多余往复弹跳，避免出现余震过多的“坐船感”。上下安装座均采用铰接式吊耳结构，上端吊耳通过单销轴与车架连接座固定，下端吊耳与轮组摇臂连接，铰接位置预留了足够的摆动间隙，可补偿悬架跳动过程中的角度偏移，不会出现运动卡滞问题。

尺寸与安装边界方面，该避震总行程为230mm，完全伸展状态下上下安装孔中心距为340mm，完全压缩状态下中心距为110mm，安装销轴直径适配行业通用的12mm规格，弹簧外径为86mm，设计时需在安装位置预留直径不小于95mm的径向空间，避免弹簧压缩过程中与周边车架、线束部件发生干涉。安装座的铰接端面做了加厚处理，可承受最大5kN的瞬时冲击载荷，满足150kg-300kg整备质量载具的使用需求。

设计过程中重点规避了几个常见的工程问题：一是弹簧与阻尼筒的同轴度控制，通过上下弹簧座的定位凸台保证弹簧始终沿阻尼筒轴向伸缩，避免偏磨导致的阻尼杆油封损坏；二是阻尼杆表面做了硬质镀铬处理，粗糙度控制在Ra0.8以下，配合双唇口油封结构，可有效减少漏油风险，提升部件使用寿命；三是上下安装吊耳的焊接位置做了应力释放处理，避免长期受交变载荷出现焊缝开裂问题。在三维建模过程中，所有配合面均按照实际加工公差预留了装配间隙，弹簧的螺旋线参数完全符合实际冷卷弹簧的加工工艺，阻尼筒的内部油路、阀片结构也做了等比例还原，可直接用于结构验证、装配干涉检查，也可作为同类型避震产品开发的参考原型，帮助结构工程师快速完成悬架系统的匹配计算与布局设计。
