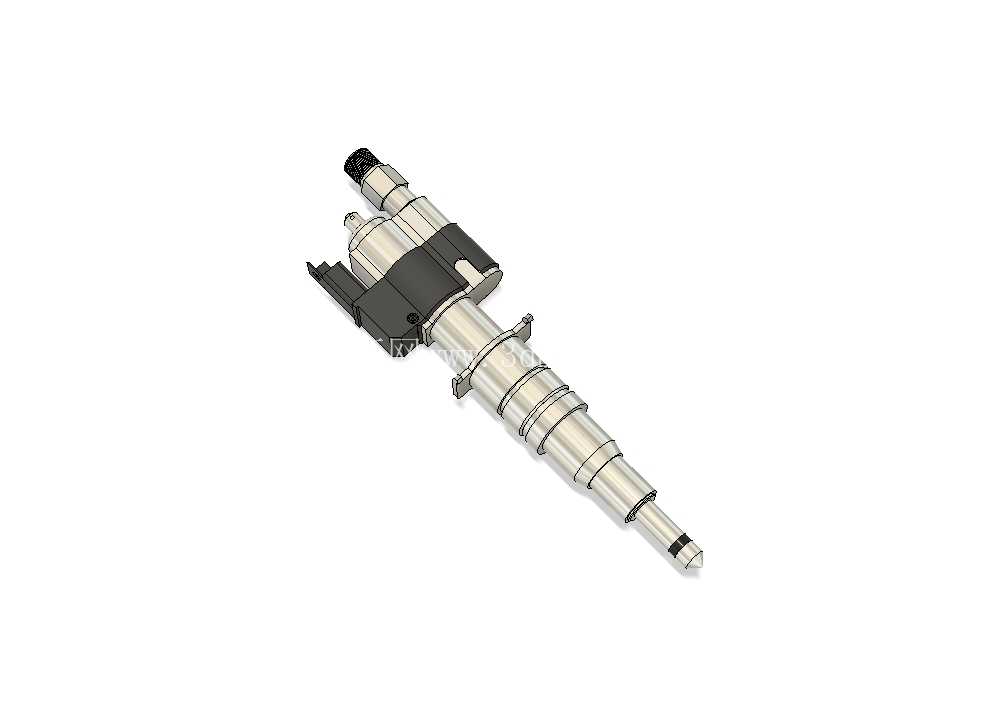

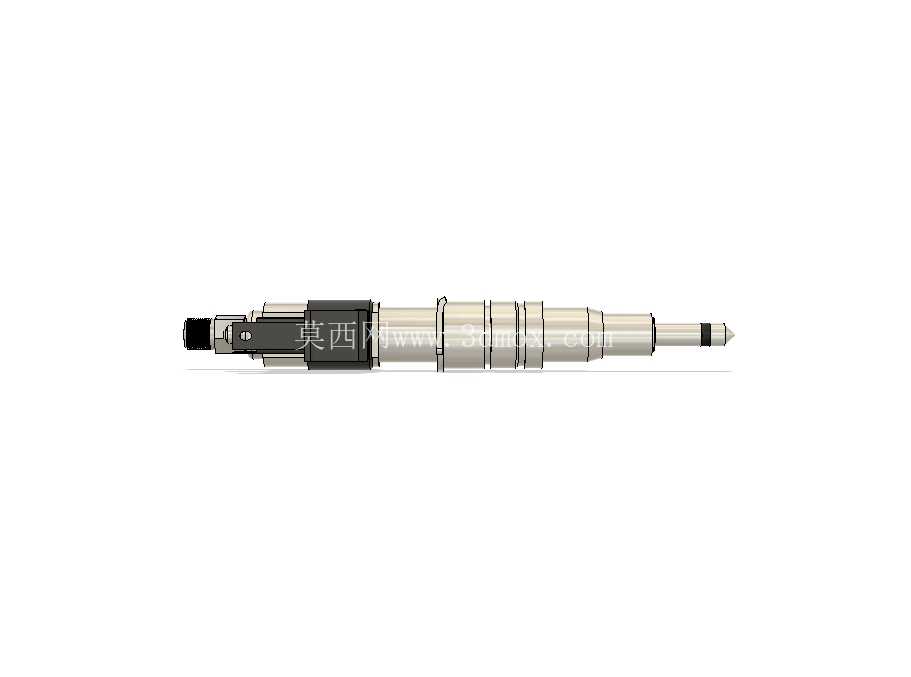

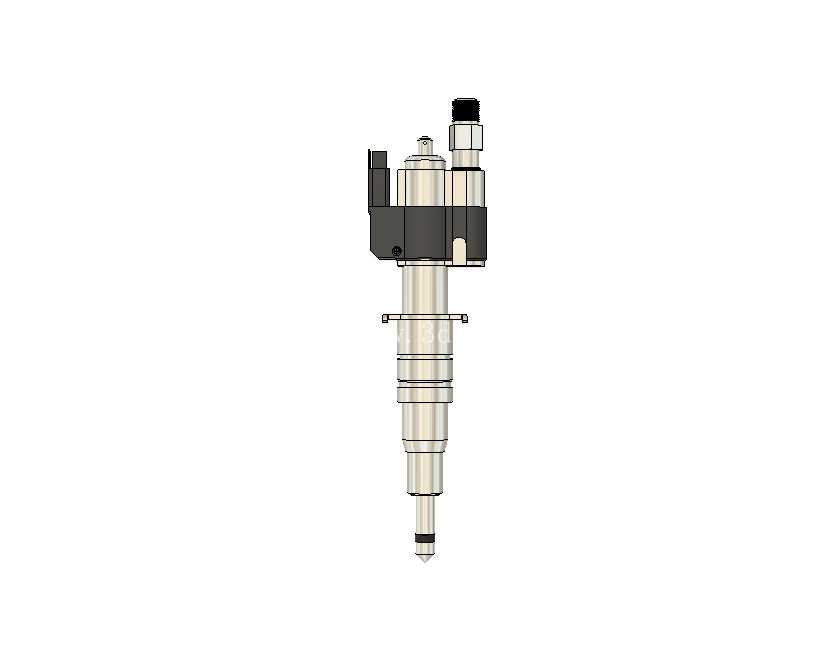

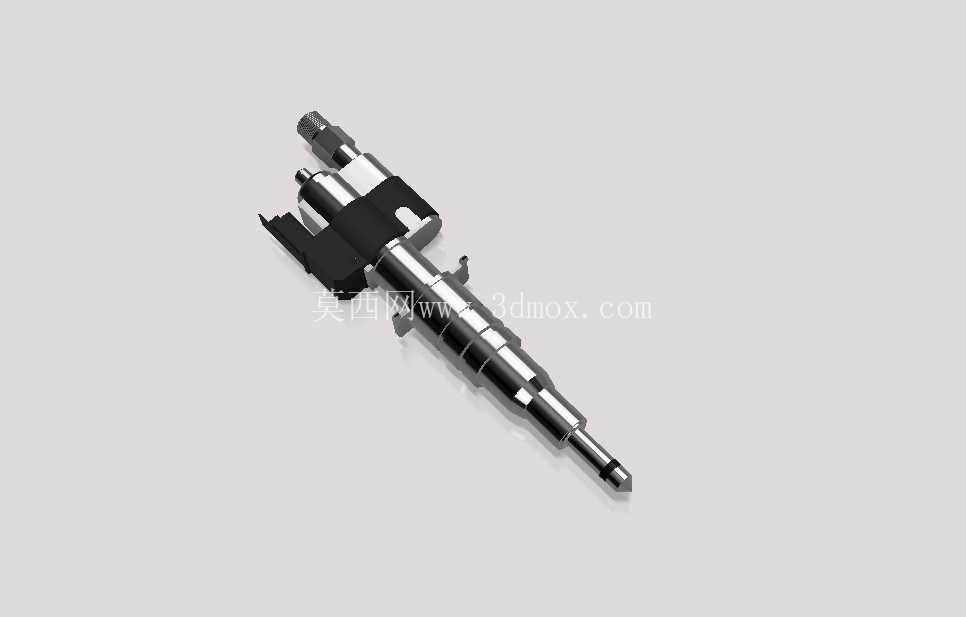

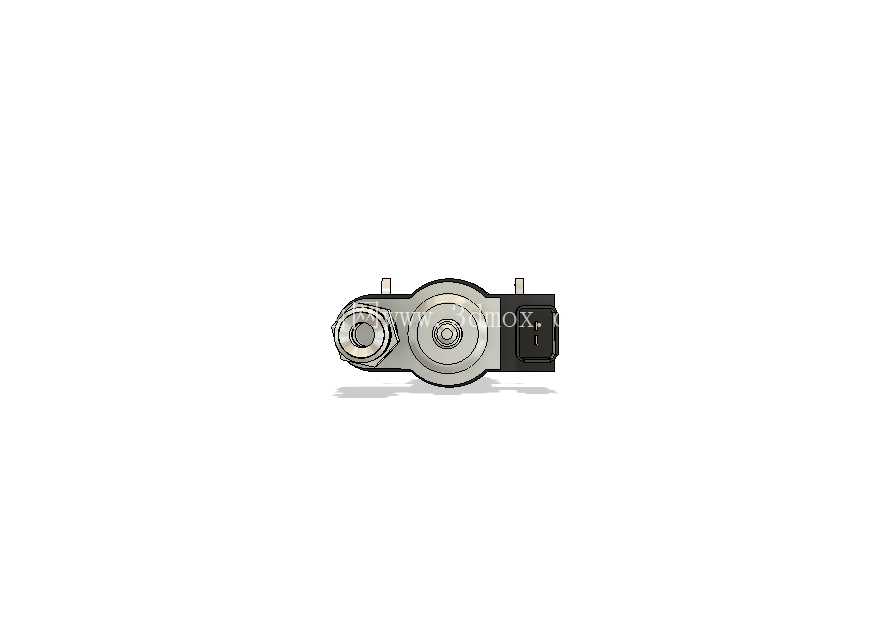

N54直列六缸发动机Index12喷油器结构

　　在直列六缸涡轮增压动力单元的燃油供给体系中，喷油器是决定缸内燃烧效率、空燃比控制精度的核心执行部件，本次呈现的Index12规格喷油器，适配N54系列六缸直列机型的缸盖安装位，建模过程中优先还原了实际装车状态下的装配边界与外部结构特征，未对喷油器内部的精密偶件、电磁阀腔体做1:1完全复刻，这点在结构参考时需要明确区分。从实际应用场景来看，这类顶置直喷喷油器安装在缸盖的喷油器安装孔内，上端通过燃油轨接口承接高压燃油供给，侧方的电气接插件连接发动机ECU的驱动信号，下端的喷嘴段伸入燃烧室顶部，按照ECU输出的喷油脉宽、喷油正时信号，将加压后的燃油以雾化形态喷入缸内，和进气冲程进入的空气充分混合，为点火做功环节提供符合空燃比要求的可燃混合气。

　　在功能特性层面，该款喷油器属于高压直喷类型，需要承受燃油轨输送的数十兆帕高压燃油冲击，同时要耐受缸内燃烧过程产生的高温、高压燃气反冲，因此外部结构采用多段式金属壳体设计，上部的接插件部位做了卡扣式限位结构，和缸盖的固定压板配合后可以限制喷油器在轴向的窜动，避免高压工况下出现密封失效、燃油泄漏的问题。设计思路上，建模时优先保证了安装接口的尺寸准确性：上端的燃油进油接口直径、接插件的卡扣位置与外形轮廓，中部和缸盖安装孔配合的圆柱段直径、密封环槽的位置与宽度，下端喷嘴段的伸出长度、喷孔端的外形尺寸，都按照实际装车的装配边界做了对齐，能够直接用于发动机总成的装配干涉检查、缸盖周边管路布局验证、维修教学的结构演示场景。

　　外形尺寸方面，整体为细长轴类结构，轴向总长度适配N54机型缸盖的安装深度，最大外径位于上部的电磁阀壳体部位，不会和缸盖的安装孔、周边的气门机构、点火线圈部件产生运动干涉，侧方伸出的电气接插件朝向进气侧布局，和发动机线束的走向完全匹配，安装时只需要将喷油器沿安装孔轴向压入，配合固定压板、密封胶圈即可完成定位，不需要额外调整安装角度。从工程应用的角度来说，这类喷油器的外部结构模型，主要用于动力总成的前期布局设计、维修拆装的模拟演示、教学场景下的燃油系统结构展示，由于未还原内部的针阀偶件、电磁线圈、弹簧等精密部件，不能直接用于喷油器本身的性能仿真、内部流道分析工作，但对于整车厂的总装布局验证、售后维修的工装设计、职业院校的发动机结构教学来说，已经能够满足使用需求。

　　在实际的发动机运行过程中，喷油器的安装精度直接影响雾化效果，因此建模时特意保留了壳体上的定位凸台特征，该凸台和缸盖上的定位槽配合，能够保证喷油器的周向角度固定，让喷孔的喷射方向对准燃烧室的中心位置，避免燃油喷到缸壁或者气门上造成湿壁、积碳问题。另外，喷油器上部的燃油接口采用了标准的高压燃油管连接尺寸，和同系列机型的燃油轨接口完全通用，在做发动机周边零部件的装配验证时，可以直接对接燃油轨的模型，检查高压油管的弯曲半径、固定点位置是否符合设计要求。侧方的接插件采用了汽车行业通用的防水接插件外形，卡扣结构的位置、接插件的插入方向都按照实物还原，能够用于发动机线束的走向设计，检查线束和周边部件的间隙是否满足振动工况下的安全距离要求。需要注意的是，模型未还原内部的精密结构，因此在做喷油器本身的拆解仿真、内部故障模拟时，需要补充内部的零件结构，但对于大部分涉及发动机总成装配、周边布局、维修演示的场景，该模型的结构完整度已经足够支撑相关工作开展。
